معرفی محصول

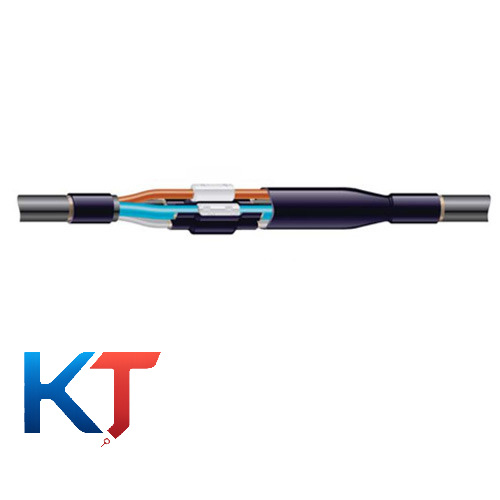

مفصل حرارتی فشار ضعیف Raychem مدل EPKJ یکی از معتبرترین و قابل‌اعتمادترین سیستم‌های اتصال کابل در شبکه‌های توزیع برق تا سطح ولتاژ 1 کیلوولت است. این مفصل برای کابل‌های پلاستیکی (PVC/XLPE) و لاستیکی طراحی شده و با هدف ارائه عملکردی پایدار، ایمن و مقاوم در شرایط محیطی مختلف تولید می‌شود. Raychem به‌عنوان یکی از پیشگامان تولید مواد حرارتی و تجهیزات اتصال کابل، این محصول را مطابق استانداردهای بین‌المللی و با استفاده از فناوری‌های اختصاصی خود عرضه می‌کند.

طراحی و ساختار

مفصل حرارتی EPKJ بر پایه مواد حرارتی با کارایی بالا ساخته شده است. این مواد در برابر رطوبت، خوردگی، ضربه و تغییرات دمایی مقاومت بسیار خوبی دارند. ساختار مفصل شامل روکش‌های حرارتی ضخیم، چسب‌های داخلی از پیش نصب‌شده، شبکه محافظ فولادی (برای کابل‌های زره‌دار) و اجزای آب‌بندی چندلایه است. این طراحی باعث می‌شود مفصل پس از نصب، عملکردی مشابه روکش اصلی کابل داشته باشد.

عملکرد و استانداردها

مفصل‌های Raychem مطابق با استاندارد PPS 3013 طراحی و تست شده‌اند؛ استانداردی که الزامات ملی و بین‌المللی را پوشش می‌دهد. این مفصل‌ها همچنین با استاندارد EN 50393 برای کابل‌های تا 0.6/1 کیلوولت سازگار هستند. ویژگی‌های عملکردی شامل:

• آب‌بندی کامل در برابر رطوبت
• مقاومت مکانیکی بالا
• تحمل تنش‌های حرارتی کابل
• سازگاری با انواع اتصالات و کانکتورها

مفصل برای کابل‌های زره‌دار

برای کابل‌های زره‌دار، Raychem از Armarap Joint Case استفاده می‌کند. این سیستم شامل یک شبکه فولادی گالوانیزه است که داخل روکش حرارتی قرار می‌گیرد. این شبکه انعطاف‌پذیر بوده و به‌راحتی دور مفصل پیچیده می‌شود، اما پس از نصب، استحکام لازم برای بازگرداندن عملکرد مکانیکی و الکتریکی زره کابل را فراهم می‌کند. این سیستم برای تحمل جریان‌های خطای زمین نیز تست شده است.

مفصل برای کابل‌های بدون زره

در کابل‌های بدون زره یا کابل‌های با نول متحدالمرکز، روکش حرارتی ضخیم همراه با چسب‌های داخلی، آب‌بندی و استحکام مکانیکی لازم را فراهم می‌کند. این روکش‌ها پس از حرارت‌دهی کاملاً به سطح کابل می‌چسبند و یک لایه محافظ یکنواخت ایجاد می‌کنند.

نصب آسان و سریع

یکی از مهم‌ترین مزایای مفصل حرارتی Raychem، نصب آسان آن است.

• بدون نیاز به رزین، کامپاند یا مواد دو جزئی
• بدون نیاز به زمان خشک شدن
• امکان دفن مفصل بلافاصله پس از نصب
• مناسب برای شرایط آب‌وهوایی مختلف
• نصب با مشعل استاندارد

در فرآیند نصب، روکش‌های حرارتی از قبل روی کابل قرار می‌گیرند و پس از اتصال هادی‌ها، با حرارت‌دهی جمع می‌شوند. چسب داخلی ذوب شده و درزها را کاملاً آب‌بندی می‌کند.

دوام و قابلیت اطمینان

مواد حرارتی Raychem بیش از 35 سال است که در صنعت برق استفاده می‌شوند و عملکرد آن‌ها در شرایط واقعی کاملاً اثبات شده است. این مفصل‌ها در برابر:

• رطوبت
• خوردگی
• ضربه
• آلودگی محیطی
• تغییرات دمایی مقاومت بسیار بالایی دارند و برای دفن مستقیم در خاک مناسب هستند.

کاربردها

مفصل حرارتی فشار ضعیف Raychem برای کاربردهای زیر مناسب است:

• شبکه‌های توزیع فشار ضعیف
• کابل‌های صنعتی و ساختمانی
• کابل‌های زره‌دار و بدون زره
• کابل‌های با نول متحدالمرکز
• پروژه‌های شهری و صنعتی
• محیط‌های مرطوب، آلوده و زیرزمینی

جدول مشخصات فنی
