معرفی محصول

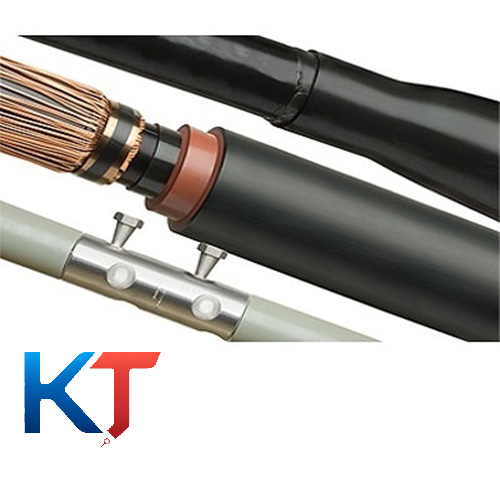

مفصل فشارقوی پیش‌ساخته یک‌تکه Raychem مدل OPJ‑230 یکی از پیشرفته‌ترین و قابل‌اعتمادترین سیستم‌های اتصال کابل در شبکه‌های انتقال و فوق‌توزیع است. این مفصل برای ولتاژهای 132 تا 230 کیلوولت طراحی شده و با بهره‌گیری از فناوری سیلیکونی یکپارچه، کنترل میدان هندسی و سیستم آب‌بندی چندلایه، عملکردی پایدار، ایمن و طولانی‌مدت را در سخت‌ترین شرایط محیطی ارائه می‌دهد. Raychem به‌عنوان پیشگام جهانی در تولید تجهیزات فشارقوی، این محصول را مطابق استانداردهای IEC 60840، IEC 62067 و IEEE 404 عرضه کرده است.

طراحی یک‌تکه پیش‌ساخته

قلب این مفصل، بدنه سیلیکونی یک‌تکه (Premoulded Joint Body) است که در کارخانه قالب‌گیری شده و شامل:

• الکترود داخلی / قفس فارادی
• دیفلکتورهای هندسی کنترل میدان
• صفحه نیمه‌هادی بیرونی
• لایه‌های عایق سیلیکونی با ضخامت دقیق

این طراحی یکپارچه باعث می‌شود:

• نصب سریع‌تر و بدون خطای انسانی
• کنترل میدان الکتریکی کاملاً پایدار
• عدم نیاز به تنظیمات پیچیده در محل
• عملکرد یکنواخت در طول عمر مفصل

قابلیت اتصال کابل‌های همسان یا متفاوت

مفصل OPJ‑230 با استفاده از کانکتور مکانیکی گشتاورشکن امکان اتصال کابل‌هایی با:

• سطح مقطع متفاوت
• قطر عایق متفاوت
• جنس هادی متفاوت (مس یا آلومینیوم)

را فراهم می‌کند. این ویژگی برای پروژه‌هایی که نیاز به Size Transition دارند بسیار ارزشمند است.

شیلد عبوری یا شیلد خروجی

این مفصل قابلیت اجرا به سه صورت را دارد:

• شیلد عبوری (Straight Through) برای اتصال مستقیم دو کابل با حفظ پیوستگی شیلد.
• شیلد خروجی (Shield Break) برای قطع شیلد و تغییر مسیر حفاظتی.
• اتصال زمین (Grounded Joint) برای اتصال شیلد به سیستم ارت.

اتصال شیلد با استفاده از:

• کیت‌های اتصال بدون لحیم
• مش مسی
• کانکتورهای مکانیکی یا پرسی

انجام می‌شود.

کنترل میدان الکتریکی

کنترل میدان در این مفصل به‌صورت کاملاً یکپارچه در بدنه سیلیکونی انجام می‌شود. ویژگی‌ها:

• دیفلکتورهای هندسی قالب‌گیری‌شده
• الکترود داخلی با طراحی دقیق
• توزیع یکنواخت میدان در ناحیه Screen Cut
• جلوگیری از تخلیه جزئی و افزایش طول عمر کابل

این سیستم نیازی به نصب تیوب‌های کنترل تنش ندارد و خطای نصب را به حداقل می‌رساند.

محافظت بیرونی

برای محافظت مکانیکی و آب‌بندی نهایی، چند گزینه وجود دارد:

• روکش حرارتی تقویت‌شده با الیاف شیشه
• سیستم Wrap‑Around با مانع رطوبتی شعاعی و محوری
• محفظه مسی با پوشش پلی‌پروپیلن ضدخوردگی
• محفظه دو تکه با رزین سردریزی

این تنوع باعث می‌شود مفصل برای شرایط محیطی مختلف قابل انتخاب باشد.

سازگاری با انواع کابل

این مفصل برای کابل‌های زیر مناسب است:

• XLPE
• EPR
• کابل‌های با شیلد نواری، سیمی، سربی یا آلومینیومی
• کابل‌های زره‌دار یا بدون زره
• کابل‌های با قطر عایق 56 تا 119 میلی‌متر

نصب آسان و سریع

نصب مفصل OPJ‑230 با استفاده از ابزارهای ساده و قابل‌حمل انجام می‌شود:

• ابزار فشاردهنده بدنه سیلیکونی
• مشعل استاندارد
• ابزار آماده‌سازی کابل

بدنه سیلیکونی بدون نیاز به کشش یا گرم‌کردن، روی کابل قرار می‌گیرد و به‌صورت کاملاً یکنواخت فیکس می‌شود.

کاربردها

این مفصل برای کاربردهای زیر مناسب است:

• شبکه‌های انتقال 132kV، 145kV و 230kV
• پروژه‌های صنعتی و نیروگاهی
• کابل‌های زیرزمینی و تونلی
• محیط‌های مرطوب، آلوده و دفن‌شده
• اتصال کابل‌های همسان یا متفاوت در پروژه‌های توسعه شبکه

جدول مشخصات فنی
