معرفی محصول

مفصل حرارتی فشارقوی Raychem مدل EHVS یکی از پیشرفته‌ترین و قابل‌اعتمادترین سیستم‌های اتصال کابل در ولتاژهای 52 تا 72.5 کیلوولت است. این مفصل برای کابل‌های پلیمری (XLPE/EPR) و حتی کابل‌های کاغذی (Paper MIND) طراحی شده و با بهره‌گیری از فناوری Heat‑Shrink و لایه‌های الاستومری، عملکردی پایدار، ایمن و مقاوم در برابر شرایط محیطی سخت ارائه می‌دهد. Raychem با بیش از 35 سال تجربه در تولید تجهیزات فشارقوی، این محصول را مطابق استانداردهای IEC 60840 و IEEE 404 عرضه کرده است.

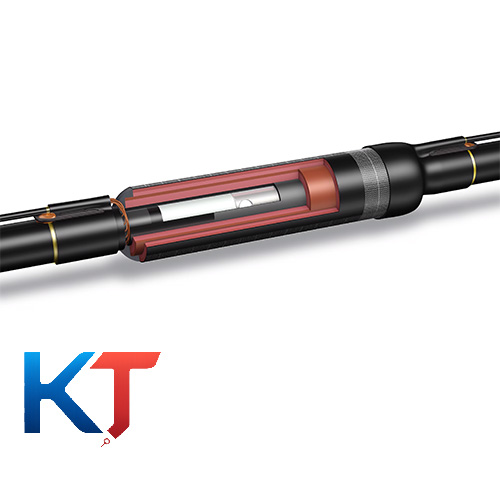

طراحی و ساختار

ساختار مفصل EHVS از سه لایه اصلی تشکیل شده است:

1. لایه بیرونی نیمه‌هادی

این لایه نقش نگهدارنده را برای لایه‌های داخلی دارد و هنگام حرارت‌دهی جمع شده و نیروی فشاری لازم را برای آب‌بندی و تثبیت مفصل ایجاد می‌کند.

2. لایه عایق حرارتی

این لایه ضخیم، عایق اصلی مفصل را تشکیل می‌دهد و پس از جمع‌شدن، ضخامت عایقی یکنواخت و مطابق استاندارد ایجاد می‌کند.

3. لایه الاستومری داخلی

این لایه با خاصیت ارتجاعی بالا، تغییرات قطر کابل و انبساط حرارتی ناشی از بارگذاری را جبران می‌کند و اتصال کاملاً یکنواختی با کابل ایجاد می‌نماید.

این ساختار سه‌لایه باعث می‌شود مفصل در برابر رطوبت، ضربه، آلودگی محیطی و تنش‌های حرارتی عملکردی پایدار داشته باشد.

قابلیت اتصال کابل‌های همسان یا متفاوت

مفصل EHVS با استفاده از کانکتورهای مکانیکی با پیچ‌های گشتاورشکن امکان اتصال کابل‌هایی با:

• سطح مقطع متفاوت
• قطر عایق متفاوت
• جنس هادی متفاوت (مس یا آلومینیوم)

را فراهم می‌کند. این ویژگی برای پروژه‌هایی که نیاز به Size Transition دارند بسیار ارزشمند است.

شیلد عبوری یا شیلد خروجی

این مفصل قابلیت اجرا به دو صورت را دارد:

• شیلد عبوری (Straight Through Shield) برای اتصال مستقیم دو کابل با حفظ پیوستگی شیلد.
• شیلد خروجی (Shield Break / Earthing) برای مواردی که نیاز به قطع شیلد، اتصال به زمین یا تغییر ساختار حفاظتی کابل وجود دارد.

اتصال شیلد با استفاده از:

• کیت‌های اتصال بدون لحیم
• مش مسی
• کیت‌های اتصال برای شیلد نواری، سیمی، سربی یا آلومینیومی

انجام می‌شود.

کنترل میدان الکتریکی

مفصل EHVS از Stress Control Tube با امپدانس دقیق استفاده می‌کند که میدان الکتریکی را در ناحیه اتصال یکنواخت کرده و از تخلیه جزئی جلوگیری می‌کند. این تیوب هنگام جمع‌شدن، ماده پرکننده را به‌طور یکنواخت در اطراف اتصال فشرده می‌کند.

محافظت بیرونی

روکش بیرونی مفصل از نوع Heat‑Shrink Heavy Wall با چسب داخلی است که:

• آب‌بندی کامل
• مقاومت مکانیکی بالا
• محافظت در برابر رطوبت و خوردگی

را تضمین می‌کند.

سازگاری با انواع کابل

این مفصل برای کابل‌های زیر مناسب است:

• XLPE
• EPR
• Paper MIND
• کابل‌های زره‌دار یا بدون زره
• کابل‌های با شیلد سیمی، نواری، سربی یا آلومینیومی

نصب آسان و سریع

نصب مفصل EHVS نیاز به ابزار خاص ندارد و با:

• مشعل استاندارد
• ابزار آماده‌سازی کابل
• کانکتور مکانیکی گشتاورشکن

قابل اجراست. تمامی کیت‌ها همراه با دستورالعمل تصویری مرحله‌به‌مرحله ارائه می‌شوند.

کاربردها

این مفصل برای کاربردهای زیر مناسب است:

• شبکه‌های انتقال و فوق‌توزیع 52 تا 72 کیلوولت
• اتصال کابل‌های همسان یا متفاوت
• پروژه‌های صنعتی، شهری و زیرزمینی
• محیط‌های مرطوب، آلوده و دفن‌شده
• کابل‌های پلیمری و کاغذی

جدول مشخصات فنی
