معرفی محصول

مفصل فشارقوی پیش‌ساخته سه‌تکه Raychem مدل TPJ‑132 یکی از پیشرفته‌ترین سیستم‌های اتصال کابل در شبکه‌های انتقال و فوق‌توزیع است. این مفصل برای ولتاژ 132 کیلوولت طراحی شده و با بهره‌گیری از فناوری سیلیکونی قالب‌گیری‌شده، کنترل میدان الکتریکی یکپارچه و سیستم آب‌بندی چندلایه، عملکردی پایدار، ایمن و طولانی‌مدت را در سخت‌ترین شرایط محیطی ارائه می‌دهد. Raychem به‌عنوان یکی از معتبرترین تولیدکنندگان تجهیزات فشارقوی در جهان، این محصول را مطابق استانداردهای IEC 60840 و IEEE 404 عرضه کرده است.

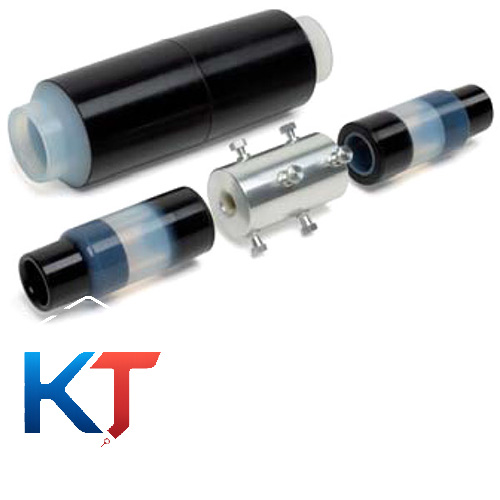

طراحی سه‌تکه پیش‌ساخته

این مفصل از سه بخش سیلیکونی پیش‌ساخته تشکیل شده است:

1. بدنه اصلی سیلیکونی (Main Joint Body)

این بخش شامل الکترود داخلی، قفس فارادی، دیفلکتورهای هندسی و لایه نیمه‌هادی بیرونی است. طراحی یکپارچه این بخش باعث می‌شود کنترل میدان الکتریکی به‌صورت کاملاً دقیق و پایدار انجام شود.

2. دو عدد آداپتور سیلیکونی (Cable Adapter Bodies)

این آداپتورها برای جبران اختلاف قطر کابل‌ها و ایجاد سطح یکنواخت در ناحیه اتصال استفاده می‌شوند. ویژگی مهم: امکان اتصال کابل‌های همسان یا متفاوت بدون نیاز به قطعه اضافی

3. سیستم محافظت بیرونی

این سیستم شامل روکش‌های حرارتی تقویت‌شده با الیاف شیشه و مانع رطوبتی شعاعی و محوری است.

این طراحی سه‌تکه باعث می‌شود مفصل:

• نصب آسان‌تری نسبت به مدل‌های یک‌تکه داشته باشد
• برای کابل‌های با قطرهای مختلف قابل استفاده باشد
• خطای نصب کاهش یابد
• کنترل میدان الکتریکی دقیق‌تر انجام شود

قابلیت اتصال کابل‌های همسان یا متفاوت

مفصل TPJ‑132 با استفاده از کانکتور مکانیکی گشتاورشکن امکان اتصال کابل‌هایی با:

• سطح مقطع متفاوت
• قطر عایق متفاوت
• جنس هادی متفاوت (مس یا آلومینیوم)

را فراهم می‌کند. این ویژگی برای پروژه‌هایی که نیاز به Size Transition دارند بسیار ارزشمند است.

شیلد عبوری یا شیلد خروجی

این مفصل قابلیت اجرا به سه صورت را دارد:

• شیلد عبوری (Straight Through) برای اتصال مستقیم دو کابل با حفظ پیوستگی شیلد.
• شیلد خروجی (Shield Break) برای قطع شیلد و تغییر مسیر حفاظتی.
• اتصال زمین (Grounded Joint) برای اتصال شیلد به سیستم ارت.

اتصال شیلد با استفاده از:

• کیت‌های اتصال بدون لحیم
• مش مسی
• کانکتورهای مکانیکی یا پرسی

انجام می‌شود.

کنترل میدان الکتریکی

کنترل میدان در این مفصل به‌صورت کاملاً یکپارچه در بدنه سیلیکونی انجام می‌شود. ویژگی‌ها:

• دیفلکتورهای هندسی قالب‌گیری‌شده
• الکترود داخلی با طراحی دقیق
• توزیع یکنواخت میدان در ناحیه Screen Cut
• جلوگیری از تخلیه جزئی و افزایش طول عمر کابل

این سیستم نیازی به نصب تیوب‌های کنترل تنش ندارد و خطای نصب را به حداقل می‌رساند.

محافظت بیرونی

برای محافظت مکانیکی و آب‌بندی نهایی، مفصل TPJ‑132 از:

• روکش حرارتی تقویت‌شده با الیاف شیشه
• مانع رطوبتی شعاعی و محوری
• چسب حرارتی داخلی

استفاده می‌کند. این ساختار باعث می‌شود مفصل در برابر:

• رطوبت
• خوردگی
• ضربه
• آلودگی محیطی

مقاومت بسیار بالایی داشته باشد.

سازگاری با انواع کابل

این مفصل برای کابل‌های زیر مناسب است:

• XLPE
• EPR
• کابل‌های با شیلد نواری، سیمی، سربی یا آلومینیومی
• کابل‌های زره‌دار یا بدون زره
• کابل‌های با قطر عایق 43 تا 84 میلی‌متر

نصب آسان و سریع

نصب مفصل TPJ‑132 با استفاده از ابزارهای ساده و قابل‌حمل انجام می‌شود:

• ابزار فشاردهنده بدنه سیلیکونی
• مشعل استاندارد
• ابزار آماده‌سازی کابل

بدنه سیلیکونی بدون نیاز به کشش یا گرم‌کردن، روی کابل قرار می‌گیرد و به‌صورت کاملاً یکنواخت فیکس می‌شود.

کاربردها

این مفصل برای کاربردهای زیر مناسب است:

• شبکه‌های انتقال 132kV
• پروژه‌های صنعتی و نیروگاهی
• کابل‌های زیرزمینی و تونلی
• محیط‌های مرطوب، آلوده و دفن‌شده
• اتصال کابل‌های همسان یا متفاوت در پروژه‌های توسعه شبکه

جدول مشخصات فنی
