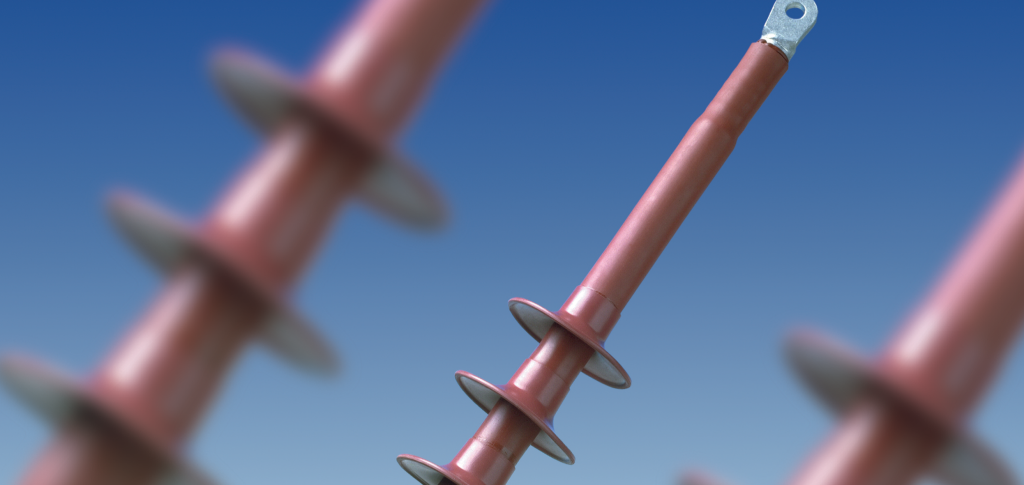

سرکابل برق | انتخاب سریع بر اساس ولتاژ، سایز کابل و محل نصب
انواع سرکابل مناسب پروژههای صنعتی و تأسیساتی با امکان انتخاب دقیق متناسب با مشخصات کابل
سرکابل چیست و چرا اهمیت دارد؟
سرکابلها تجهیزاتی حیاتی در انتهای کابلهای برق هستند که با ایجاد عایقبندی مطمئن و محافظت مکانیکی، از بروز اتصال کوتاه، نشتی جریان و خرابی تجهیزات جلوگیری میکنند. استفاده از سرکابل مناسب باعث افزایش طول عمر کابل، کاهش هزینههای نگهداری و تضمین ایمنی پرسنل میشود.
در کابانتک، سرکابلها بهگونهای دستهبندی شدهاند که بتوانید بر اساس سطح ولتاژ، سایز کابل و محل نصب (داخلی یا هوایی)، سریع به محصول مناسب پروژه خود برسید. این ساختار سهمسیره به شما امکان میدهد هر مسیر انتخابی که برای پروژه خود راحتتر است را دنبال کنید و بدون سردرگمی، بهترین گزینه را پیدا کنید.
مسیر انتخاب سرکابل متناسب با پروژه شما
هر پروژه شرایط متفاوتی دارد. برای انتخاب سریع و دقیق سرکابل، میتوانید از یکی از مسیرهای زیر وارد شوید و بر اساس ولتاژ، سایز کابل یا محل نصب، مستقیماً به محصولات مرتبط هدایت شوید.
سرکابلها بر اساس سطح ولتاژ
سرکابلهای برق در کابانتک برای متوسط (MV) و قوی (HV) ارائه میشوند. با انتخاب ولتاژ مناسب، میتوانید به سرعت سرکابل متناسب با نیاز پروژه خود را پیدا کرده و از عملکرد ایمن و طول عمر بالای کابلها مطمئن شوید.
MV – فشار متوسط: شبکههای صنعتی و تابلوها
HV – فشار قوی: پروژههای خاص و سنگین
سرکابلها بر اساس سایز کابل
انتخاب سرکابل بدون توجه به سایز کابل، یعنی دعوت به خرابی زودهنگام و اتصال ناایمن. در کابانتک، سرکابلها بر اساس سطح مقطع و قطر کابل دستهبندی شدهاند تا دقیقاً متناسب با کابل شما انتخاب شوند و عایقبندی کامل انجام شود.
سایزهای کوچک: مناسب کابلهای تأسیساتی و تابلوهای برق
سایزهای متوسط: مناسب کاربردهای صنعتی عمومی
سایزهای بزرگ: مناسب کابلهای صنعتی سنگین و پروژههای خاص
سرکابلها بر اساس محل نصب
شرایط محل نصب تأثیر مستقیمی بر عملکرد و دوام سرکابل دارد. سرکابلهای مورد استفاده در فضاهای داخلی با سرکابلهای مناسب محیطهای هوایی و فضای باز متفاوت هستند. در کابانتک، سرکابلها بهگونهای دستهبندی شدهاند که بتوانید متناسب با محیط نصب داخلی یا هوایی، گزینهای ایمن و بادوام انتخاب کنید.
سرکابل داخلی: مناسب نصب در تابلوها و فضاهای بسته با شرایط کنترلشده
سرکابل هوایی (فضای باز): مقاوم در برابر رطوبت، گردوغبار و شرایط محیطی
انتخاب سرکابل بر اساس برند
اگر برند مشخصی مدنظر دارید، میتوانید سرکابلها را مستقیماً بر اساس برند تولیدکننده بررسی و انتخاب کنید.
سرکابل بر اساس سطح ولتاژ
سطح ولتاژ کابل تعیین میکند که سرکابل چه ساختار عایقی، طول خزشی، نوع مواد و سطح ایمنی باید داشته باشد.
بهطور کلی، سرکابلها بر اساس ولتاژ نامی کابل به سه دسته فشار ضعیف، فشار متوسط و فشار قوی تقسیم میشوند. این تقسیمبندی کمک میکند بدون ورود به جزئیات پیچیده، انتخابی ایمن، استاندارد و متناسب با شرایط کاری انجام شود.
سرکابل فشار متوسط 3/3 تا 36 کیلوولت
این گروه از سرکابلها برای کابلهایی با ولتاژ کاری 3/3 تا 36 کیلوولت طراحی شدهاند و بهطور گسترده در شبکههای توزیع برق، پروژههای صنعتی، پستهای فشار متوسط و تأسیسات انرژی مورد استفاده قرار میگیرند.
در این رنج ولتاژ، تنش الکتریکی در محل انتهای کابل بهطور قابلتوجهی افزایش مییابد و در صورت طراحی یا نصب نادرست سرکابل، احتمال بروز تخلیه جزئی، تخریب عایق و کاهش عمر کابل وجود دارد.
سرکابلهای فشار متوسط باید بتوانند با ایجاد توزیع یکنواخت میدان الکتریکی، از تمرکز تنش در نقاط بحرانی جلوگیری کرده و عملکرد پایدار کابل را در شرایط کاری مداوم تضمین کنند. این موضوع بهویژه در کاربردهای صنعتی که کابلها بهصورت پیوسته تحت بار قرار دارند، اهمیت بالایی دارد.

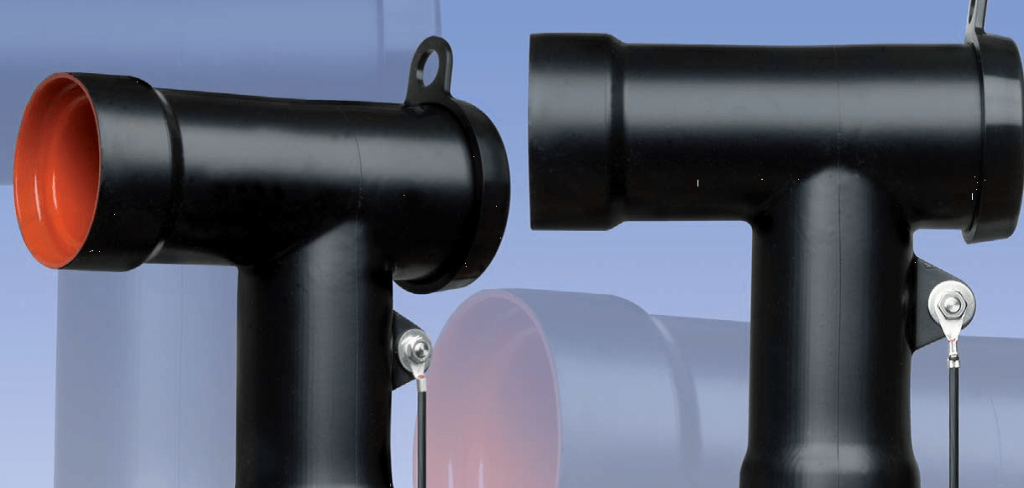

سرکابل فشار متوسط 3/3 تا 36 کیلوولت
(مناسب تابلوهای کامپکت)
این دسته از سرکابلها از نظر ولتاژ کاری در همان بازه 3/3 تا 36 کیلوولت قرار دارند، اما بهصورت خاص برای استفاده در تابلوهای کامپکت و فضاهای محدود طراحی شدهاند.
در این کاربردها، علاوه بر الزامات الکتریکی، ابعاد فیزیکی، ایمنی نصب و نظم کابلکشی نقش تعیینکنندهای دارند.
سرکابلهای مخصوص تابلوهای کامپکت بهگونهای طراحی میشوند که ضمن حفظ کنترل مناسب میدان الکتریکی، در فضای محدود تابلو بدون ایجاد ریسک الکتریکی یا مکانیکی قابل نصب باشند. این ویژگی باعث میشود این نوع سرکابلها گزینهای ایدهآل برای پستهای شهری و تجهیزات فشرده باشند.

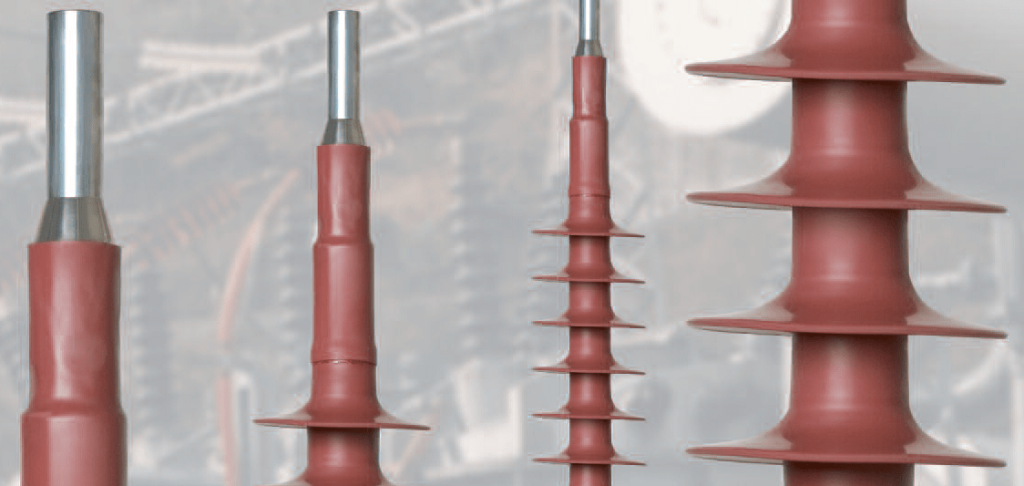

سرکابل فشار قوی 52 تا 72 کیلوولت
این گروه از سرکابلها برای کابلهایی با ولتاژ کاری 52 تا 72 کیلوولت استفاده میشوند که در آنها سطح تنش الکتریکی بهمراتب بالاتر از فشار متوسط است.
در این رنج، سرکابل باید دارای ساختار عایقی تقویتشده و طراحی دقیق برای کنترل میدان الکتریکی باشد تا از بروز تخلیه الکتریکی و آسیب به تجهیزات جلوگیری شود.
سرکابلهای این دسته معمولاً در پروژههایی به کار میروند که پایداری شبکه و ایمنی تجهیزات در اولویت بالایی قرار دارد و انتخاب آنها نیازمند دقت فنی بالاست.

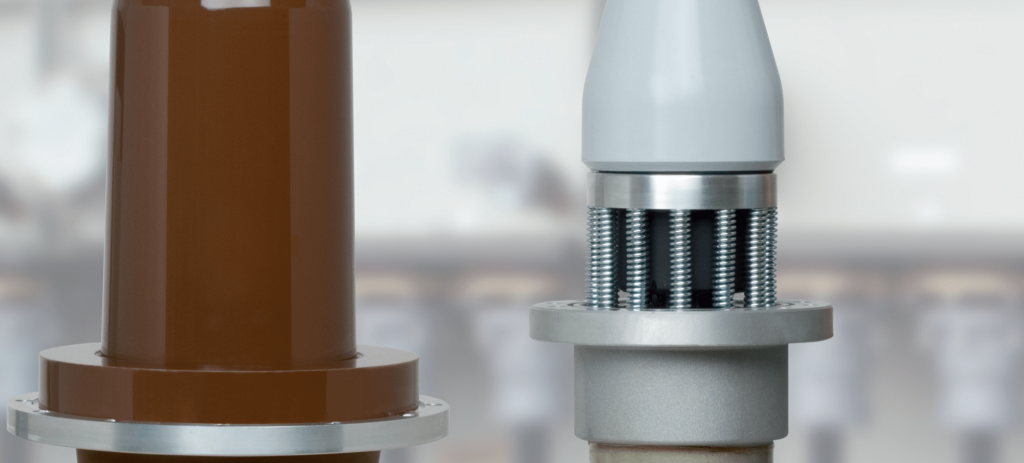

سرکابل فشار قوی GIS تا 230 کیلوولت
این سرکابلها بهطور اختصاصی برای استفاده در سیستمهای GIS (Gas Insulated Switchgear) طراحی شدهاند و برای ولتاژهای بالا تا 230 کیلوولت مورد استفاده قرار میگیرند.
در این سیستمها، هماهنگی کامل سرکابل با ساختار تجهیزات GIS و رعایت دقیق الزامات ایمنی و الکتریکی ضروری است.
سرکابلهای GIS باید بتوانند عملکرد ایمن و پایدار را در شرایط خاص این تجهیزات تضمین کنند و کوچکترین عدم تطابق میتواند منجر به اختلال جدی در سیستم شود.

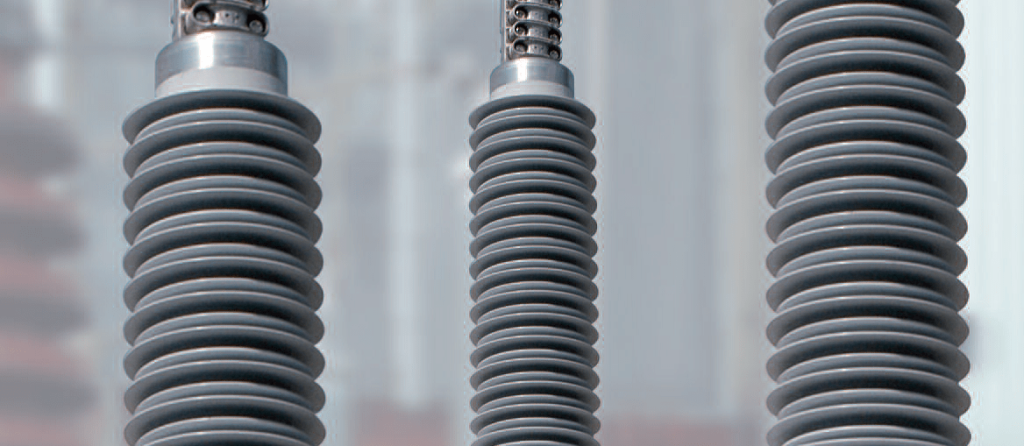

سرکابل فشار قوی تا 230 کیلوولت
این دسته شامل سرکابلهایی است که برای پروژههای انتقال برق و زیرساختهای سنگین با ولتاژ کاری تا 230 کیلوولت استفاده میشوند.
در این سطح ولتاژ، سرکابلها باید بالاترین الزامات فنی از نظر عایقبندی، کنترل تنش الکتریکی و ایمنی عملیاتی را برآورده کنند.
این سرکابلها معمولاً در خطوط انتقال و پروژههای ملی مورد استفاده قرار میگیرند و انتخاب آنها باید کاملاً منطبق با مشخصات فنی پروژه انجام شود.
سرکابل بر اساس سایز کابل (سطح مقطع)
انتخاب سرکابل متناسب با سایز (سطح مقطع) کابل، نقش مستقیم در عملکرد ایمن و پایدار شبکه برق صنعتی دارد. در صورت عدم تطابق سایز سرکابل با کابل، احتمال افزایش دما، شل شدن اتصال، افت استقامت عایقی و بروز خطاهای الکتریکی بهشدت بالا میرود. در این بخش میتوانید سرکابل مناسب را بر اساس سطح مقطع کابل خود انتخاب کنید و سریع به محصول مورد نیاز برسید.

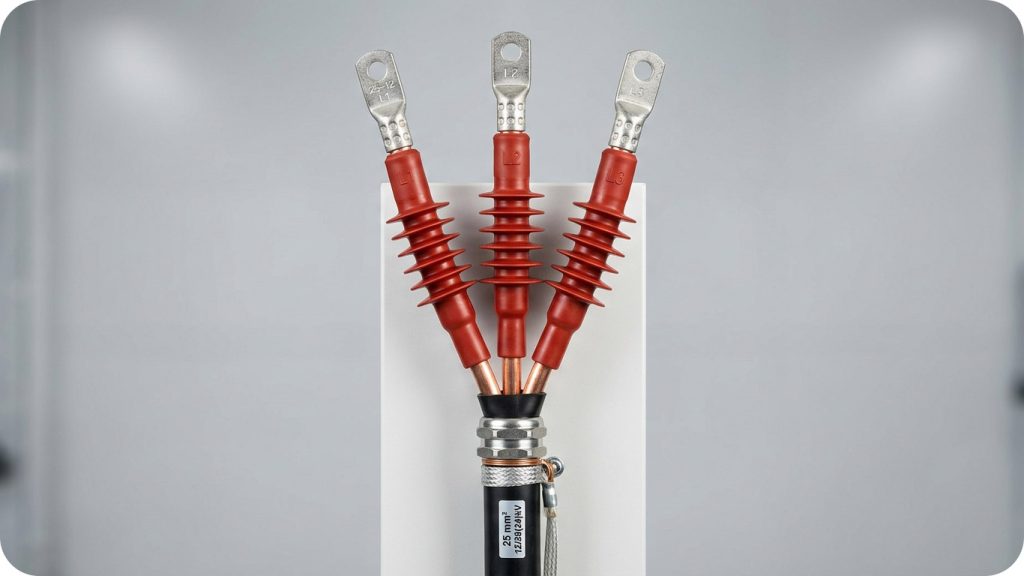

سرکابل برای کابل 16 تا 35 میلیمتر مربع
مناسب برای کابلهایی با سطح مقطع پایین تا متوسط که معمولاً در تابلوهای توزیع فرعی، انشعابات داخلی، تجهیزات کنترلی و مصرفکنندههای سبک صنعتی استفاده میشوند. این سرکابلها اتصال ایمن و پایدار را فراهم کرده و برای فضاهای محدود و کاربردهایی با جریان نامی کمتر گزینهای اقتصادی و مطمئن محسوب میشوند.

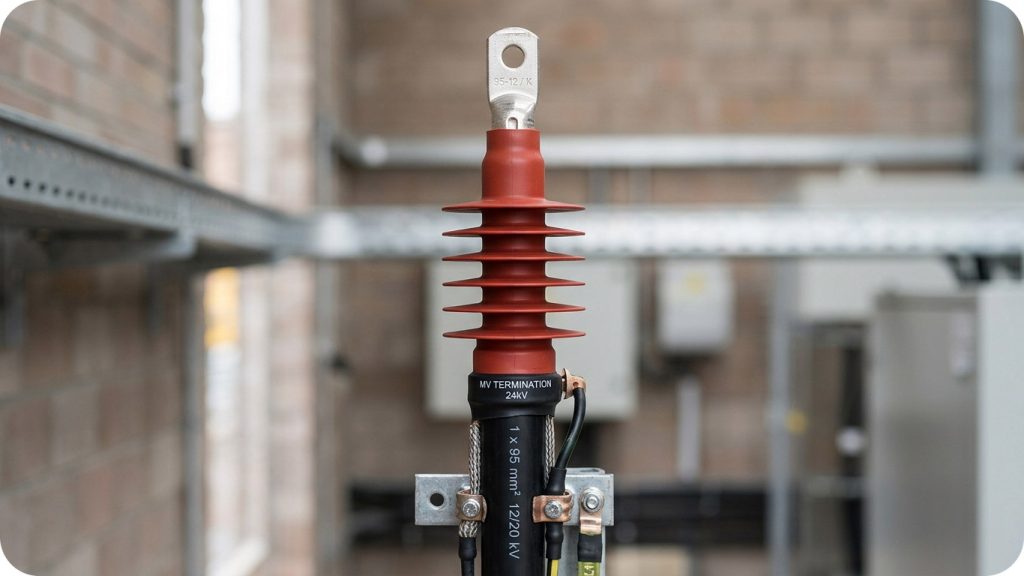

سرکابل برای کابل 50 تا 95 میلیمتر مربع
مناسب برای کابلهای خطوط اصلی توزیع، ورودی تابلوهای اصلی، موتورهای الکتریکی با توان متوسط و فیدرهای صنعتی. این رنج سایزی در بسیاری از پروژههای صنعتی و تجاری کاربرد دارد و انتخاب صحیح سرکابل در این محدوده، نقش مهمی در کاهش تلفات حرارتی، افزایش قابلیت اطمینان و جلوگیری از خرابیهای زودهنگام تجهیزات ایفا میکند.

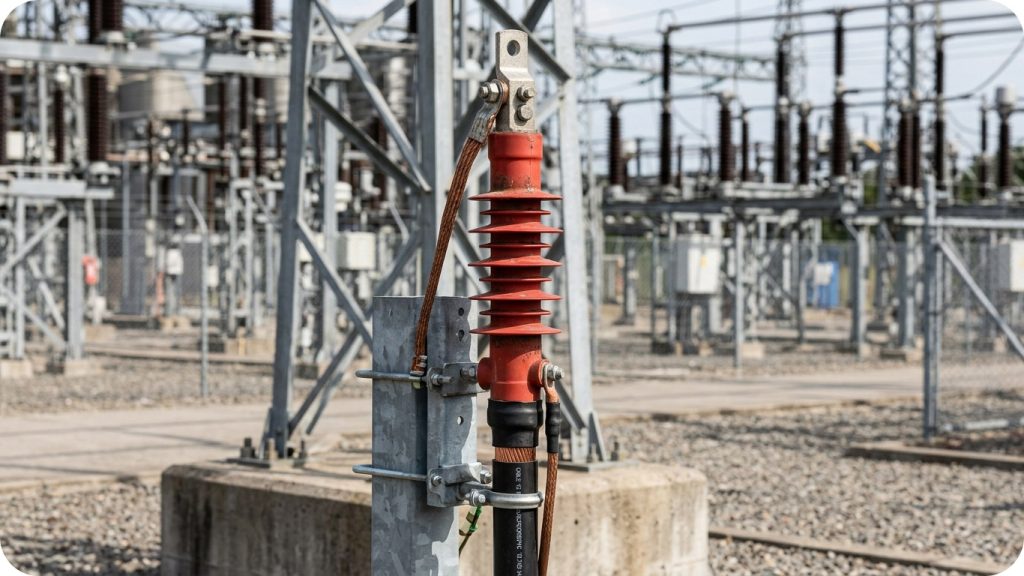

سرکابل برای کابل 120 تا 240 میلیمتر مربع
طراحیشده برای کابلهای با جریان بالا در فیدرهای اصلی، خطوط تغذیه طولانی و تجهیزات قدرت در شبکههای فشار متوسط. این سرکابلها با کنترل مناسب میدان الکتریکی و استقامت عایقی بالا، عملکرد ایمن و پایدار سیستم را در شرایط کاری سنگین تضمین کرده و برای صنایع بزرگ و پروژههای زیرساختی گزینهای قابل اطمینان هستند.

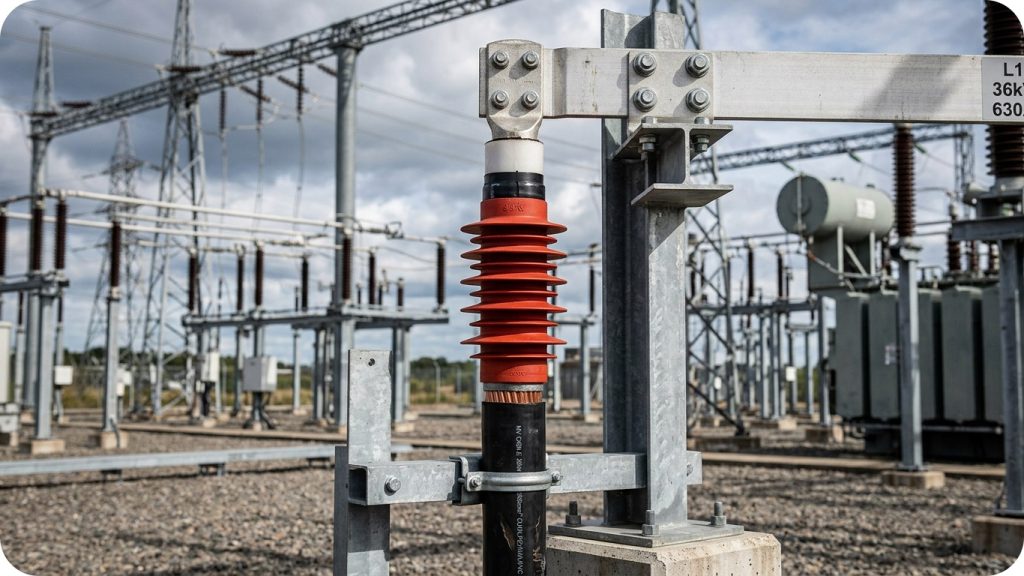

سرکابل برای کابل 300 تا 630 میلیمتر مربع
مخصوص کابلهای قدرت با سطح مقطع بسیار بالا که در پستهای برق، نیروگاهها، صنایع سنگین و خطوط انتقال استفاده میشوند. این سرکابلها برای تحمل جریانهای بالا، تنشهای الکتریکی شدید و شرایط محیطی سخت طراحی شدهاند و نقش کلیدی در افزایش ایمنی، پایداری و طول عمر شبکههای قدرت ایفا میکنند.
چرا انتخاب سرکابل بر اساس سایز کابل اهمیت دارد؟
سایز (سطح مقطع) هادی کابل، مستقیماً با مقدار جریان عبوری و میزان افت ولتاژ در رابطه است. زمانی که سرکابل با سطح مقطع کابل هماهنگ نباشد، مشکلات زیر به وجود میآید:
- افزایش مقاومت اتصال: اگر سرکابل برای سایز کوچکتر یا بزرگتر انتخاب شود، اتصال مکانیکی و الکتریکی بهدرستی برقرار نمیشود و مقاومت تماس بالا میرود.
- گرم شدن بیش از حد: مقاومت بالا باعث ایجاد تلفات حرارتی و گرم شدن سرکابل و ترمینال میشود که در بلندمدت میتواند به آسیب عایق و کاهش عمر کابل و سرکابل منجر شود.
- کاهش استقامت عایقی: در کابلهای فشار متوسط، توزیع میدان الکتریکی در ناحیه سرکابل بسیار حساس است. انتخاب نامناسب سایز میتواند باعث تمرکز میدان، تخلیه جزئی و در نهایت شکست عایقی شود.
- ریسک شل شدن و سوختگی سرکابل: عدم تناسب سایز، احتمال شل شدن رسانا داخل سرکابل، جرقهزدن، سوختگی ترمینال و حتی آتشسوزی را افزایش میدهد.
با انتخاب سرکابل متناسب با سطح مقطع کابل و استفاده از کیتهای حرارتی (هیت شرینک) یا سیلیکونی با رنج سایزی مشخص، میتوان عملکرد پایدار و طول عمر بیشتر تجهیز را تضمین کرد.
انتخاب سرکابل بر اساس محل نصب
محل نصب یکی از مهمترین عوامل در انتخاب سرکابل فشار متوسط است. شرایط محیطی مانند رطوبت، تابش مستقیم خورشید، آلودگیهای صنعتی و فضای نصب میتوانند روی عملکرد و طول عمر سرکابل تأثیر مستقیم داشته باشند. به همین دلیل سرکابلها معمولاً در دو نوع Indoor (داخل سالن) و Outdoor (فضای باز) طراحی میشوند تا متناسب با شرایط محیطی بهترین عملکرد عایقی و الکتریکی را ارائه دهند.
سرکابل Indoor (داخل سالن)
سرکابلهای Indoor مخصوص نصب در محیطهای داخلی همچون تابلوهای برق، پستهای ساختمانی و اتاقهای تجهیزات هستند. این سرکابلها به گونهای طراحی میشوند که در برابر رطوبت کم، نبود گردوغبار زیاد و عدم تابش مستقیم نور خورشید بهترین عملکرد را ارائه دهند. ابعاد جمعوجور و عدم وجود چتریهای عایقی، کار با این سرکابلها را آسانتر میکند و نصب آنها نیازمند فضای کمتری است.
در محیطهای داخلی، مهمترین ویژگی سرکابل، استقامت عایقی و سهولت در نصب است؛ به همین دلیل معمولاً این مدلها وزن سبکتر و ساختار سادهتری دارند. به علت نبود عوامل محیطی آسیبزننده، طول عمر و عملکرد سرکابل Indoor بیشتر باکیفیت نصب و رعایت اصول فنی مرتبط است.
سرکابل Outdoor (فضای باز)
سرکابلهای Outdoor برای نصب در فضاهای باز، پستهای برق محوطه، خطوط انتقال و مناطقی که سرکابل در معرض عوامل محیطی مانند باران، تابش خورشید، آلودگی صنعتی و گردوغبار است، مورد استفاده قرار میگیرند. این سرکابلها معمولاً عایق سیلیکونی و چتریهای (Sheds) متعدد دارند تا رطوبت و آلودگی محیط مانع شکستن عایق نشوند و عمر طولانیتری داشته باشند.
ساختار تقویتشده سرکابل Outdoor باعث جلوگیری از تخلیه جزئی و شکست عایقی میشود و مواد بهکار رفته در آنها معمولاً در برابر UV، رطوبت و آلودگی مقاوم است. نصب این مدلها نیازمند رعایت اصول ایمنی ویژهتری است و گزینه اصلی در حوزههای صنعتی، نیروگاهها و شبکههای توزیع برق شهری به شمار میروند.
چرا انتخاب سرکابل بر اساس محل نصب اهمیت دارد؟
انتخاب صحیح سرکابل متناسب با محل نصب آن (داخلی یا خارجی) از اهمیت بسیار بالایی برخوردار است و مستقیماً بر ایمنی، قابلیت اطمینان و طول عمر شبکه برق تأثیر میگذارد. عدم توجه به این موضوع میتواند منجر به بروز مشکلات جدی و پرهزینه شود.
- مقاومت در برابر عوامل محیطی: سرکابلهای Outdoor بهگونهای طراحی شدهاند که در برابر شرایط آبوهوایی سخت مانند باران، برف، تابش مستقیم نور خورشید (اشعه UV)، رطوبت و تغییرات شدید دما مقاومت کنند. استفاده از سرکابل Indoor در فضای باز منجر به فرسودگی سریع عایق، ترکخوردگی و در نهایت شکست عایقی و اتصال کوتاه میشود.
- کنترل تخلیه جزئی (Partial Discharge): در محیطهای آلوده یا مرطوب (مانند فضای باز)، سطح سرکابل میتواند دچار آلودگی و تشکیل لایه رسانا شود. طراحی سرکابلهای Outdoor با ویژگیهایی مانند چتریهای عایقی (Sheds) و مواد آبگریز (Hydrophobic) مانع از ایجاد مسیرهای رسانا و تخلیه جزئی میشود که میتواند بهمرور زمان به عایق آسیب زده و منجر به خرابی کامل سرکابل شود.
- حفاظت در برابر آلودگی: گردوغبار، ذرات صنعتی، نمک و سایر آلایندهها میتوانند روی سطح سرکابل تجمع یافته و در حضور رطوبت، هدایت الکتریکی سطح را افزایش دهند. سرکابلهای Outdoor با داشتن سطوح مقاوم در برابر آلودگی، این تأثیرات را به حداقل میرسانند.
- حفاظت مکانیکی: سرکابلهای Outdoor غالباً ساختار مکانیکی مستحکمتری دارند تا در برابر باد، ارتعاشات و آسیبهای فیزیکی احتمالی در محیطهای باز مقاوم باشند.
بهطور خلاصه، انتخاب دقیق سرکابل بر اساس محل نصب، تضمینکننده عملکرد پایدار و ایمن سیستم کابلکشی در طولانیمدت است و از هزینههای تعمیر و نگهداری پیشبینینشده جلوگیری میکند.
انتخاب سرکابل بر اساس برند
برند تولیدکننده یکی از معیارهای مهم در انتخاب سرکابل فشار متوسط است. هر برند با توجه به نوع طراحی، کیفیت مواد اولیه، استانداردهای تولید و سابقه عملکرد در پروژههای مختلف، میتواند گزینه متفاوتی برای مصرفکنندگان صنعتی و شبکههای توزیع برق باشد.
به همین دلیل بسیاری از خریداران ترجیح میدهند سرکابل مورد نیاز خود را علاوه بر مشخصات فنی، بر اساس برند سازنده نیز بررسی و انتخاب کنند.
سرکابل برند ریکم
سرکابلهای برند ریکم به عنوان یکی از پیشگامان تولید لوازم کابل فشار متوسط، کیفیت بسیار بالا و روشهای ساخت پیشرفته را ارائه میدهند. این سرکابلها در پروژههای صنعتی و شبکههای توزیع برق با استانداردهای جهانی مطابقت دارند و به دلیل دوام و اطمینان بالا، انتخاب بسیاری از متخصصین صنعت برق هستند. محصولات ریکم قادر به تحمل شرایط سخت محیطی و ارائه عملکرد پایدار در طولانی مدت میباشند.
سرکابل برند گالا
محصولات برند گالا به عنوان گزینهای مطمئن و اقتصادی شناخته میشوند که پاسخگوی نیازهای گسترده بازار و پروژههای مختلف صنعتی هستند. سرکابلهای گالا بر اساس استانداردهای معتبر تولید شده و ترکیبی از کیفیت مطلوب و قیمت رقابتی را ارائه میدهند. این برند به ویژه در پروژههای متوسط و بزرگ کاربرد فراوان دارد و به خاطر خدمات پس از فروش مناسب، محبوبیت خوبی در میان کاربران دارد.
سرکابل برند برنا الکتریک
سرکابلهای برند برنا با تمرکز بر فناوریهای نوین تولید و رعایت استانداردهای روز دنیا، ترکیبی از کیفیت، دوام و عملکرد بالا را به بازار عرضه میکنند. این برند در پروژههای حساس صنعتی و زیرساختی که نیاز به اطمینان و مقاومت الکتریکی بالاست، به عنوان یکی از گزینههای برتر شناخته شده است. سرکابلهای برنا به ویژه در شرایط سخت محیطی و فشارهای کاری بالا عملکرد قابل قبولی دارند.
