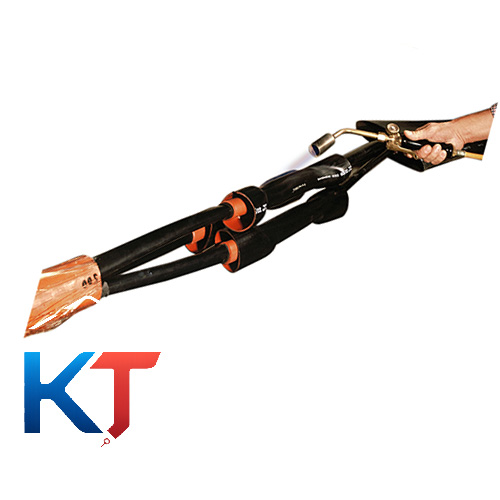

مفصل حرارتی 3 الی 36 کیلوولت تک و سه رشته ساخت کارخانه GALA کشور هندوستان
مفصل حرارتی فشار متوسط GALA هند مناسب کابلهای تک و سهرشته تا 36 کیلوولت، با کنترل میدان الکتریکی، آببندی کامل و نصب سریع. مناسب شبکههای توزیع و پروژههای صنعتی.
معرفی محصول
مفصل حرارتی فشار متوسط GALA مدل MVJ یکی از راهحلهای قابلاعتماد و اقتصادی برای اتصال کابلهای تک و سهرشته پلیمری در شبکههای توزیع و فوقتوزیع تا سطح ولتاژ 36 کیلوولت است. این مفصل با بهرهگیری از فناوری حرارتی و مواد پلیمری مقاوم، عملکردی پایدار، ایمن و بادوام را در شرایط محیطی سخت ارائه میدهد. شرکت GALA هند با سابقه طولانی در تولید تجهیزات کابل و اتصالات، این محصول را مطابق استانداردهای بینالمللی و نیازهای صنعت برق طراحی کرده است.
طراحی و ساختار
مفصل حرارتی GALA از چندین لایه عملکردی تشکیل شده است که هر یک نقش مهمی در ایمنی و پایداری اتصال دارند. این لایهها شامل:
- لایه کنترل تنش الکتریکی برای یکنواختسازی میدان
- لایه عایق حرارتی ضخیم برای بازسازی عایق کابل
- لایه نیمههادی برای بازسازی شیلد
- روکش حرارتی بیرونی با چسب داخلی برای آببندی کامل
- مش مسی برای بازسازی شیلد فلزی کابل
این ساختار چندلایه باعث میشود مفصل پس از نصب، عملکردی مشابه کابل اصلی داشته باشد و در برابر رطوبت، خوردگی، ضربه و تغییرات دمایی مقاوم باشد.
فناوری حرارتی GALA
روکشهای حرارتی GALA از مواد پلیمری با کیفیت بالا ساخته شدهاند که پس از حرارتدهی، بهطور کامل به سطح کابل میچسبند. چسب داخلی از پیش نصبشده در این روکشها هنگام حرارتدهی ذوب شده و درزها را کاملاً آببندی میکند. این فناوری باعث میشود:
- نصب سریع و بدون نیاز به رزین یا کامپاند
- عدم نیاز به زمان خشک شدن
- امکان دفن مفصل بلافاصله پس از نصب
- سازگاری با شرایط آبوهوایی مختلف
کنترل میدان الکتریکی
در مفصلهای فشار متوسط، کنترل میدان الکتریکی اهمیت بسیار زیادی دارد. مفصل GALA از تیوب کنترل تنش با امپدانس دقیق استفاده میکند که میدان الکتریکی را در ناحیه اتصال یکنواخت کرده و از تخلیه جزئی جلوگیری میکند. این تیوب هنگام جمعشدن، ماده پرکننده را بهطور یکنواخت در اطراف اتصال فشرده میکند.
سازگاری با انواع کابل
این مفصل برای کابلهای زیر مناسب است:
- کابلهای تکرشته و سهرشته
- کابلهای XLPE و EPR
- کابلهای گرد و سکتور
- کابلهای زرهدار و بدون زره
- کابلهای دارای مسدودکننده رطوبت
نصب آسان و سریع
نصب مفصل حرارتی GALA بسیار ساده است و نیاز به ابزار خاص ندارد. مراحل نصب شامل:
- آمادهسازی کابل و قرار دادن اجزا
- اتصال هادیها با کانکتور مناسب
- اعمال ماده پرکننده در ناحیه اتصال
- نصب تیوب کنترل تنش
- نصب روکش عایق حرارتی
- بازسازی شیلد با مش مسی
- نصب روکش بیرونی با چسب داخلی
تمامی کیتها همراه با دستورالعمل تصویری مرحلهبهمرحله ارائه میشوند.
دوام و قابلیت اطمینان
مفصلهای GALA در برابر:
- رطوبت
- خوردگی
- ضربه
- آلودگی محیطی
- تغییرات دمایی
مقاومت بسیار بالایی دارند و برای دفن مستقیم در خاک، محیطهای صنعتی، شهری و مرطوب کاملاً مناسب هستند.
کاربردها
این مفصل برای کاربردهای زیر مناسب است:
- شبکههای توزیع فشار متوسط
- پروژههای صنعتی و شهری
- کابلهای زیرزمینی و کانال کابل
- کابلهای زرهدار و بدون زره
- محیطهای مرطوب، آلوده و دفنشده
جدول مشخصات فنی
| ویژگی | مقدار |
|---|---|
| نوع محصول | مفصل حرارتی فشار متوسط |
| ولتاژ کاری | 3 تا 36 کیلوولت |
| سازنده | GALA هند |
| نوع کابل | تک و سهرشته پلیمری |
| کنترل میدان | تیوب کنترل تنش |
| بازسازی شیلد | مش مسی |
| آببندی نهایی | روکش حرارتی با چسب داخلی |
| سازگاری | کابلهای XLPE/EPR، گرد و سکتور |
| روش نصب | حرارتی با مشعل استاندارد |
| کاربرد | شبکه توزیع، صنعتی، دفن مستقیم |
