تطبیق سرکابل با استاندارد IEC 60502؛ نکاتی که کمتر گفته میشود
سرکابل ها یکی از حیاتیترین اجزای شبکههای توزیع و انتقال برق هستند؛ قطعاتی که اگرچه در ظاهر ساده به نظر میرسند، اما کوچکترین خطا در انتخاب، نصب یا تطبیق آنها با استانداردهای بینالمللی میتواند منجر به افزایش تلفات، تخریب عایق، تخلیه جزئی، و حتی خاموشیهای گسترده شود. استاندارد IEC 60502 یکی از معتبرترین و پرکاربردترین استانداردهای جهانی برای کابلهای قدرت و متعلقات آنهاست. با این حال، بسیاری از نکات ظریف و کمتر گفتهشده دربارهی تطبیق سرکابل با این استاندارد وجود دارد که در پروژههای صنعتی، نفت و گاز، پتروشیمی، و شبکههای شهری نادیده گرفته میشود.
این مقاله با هدف ارائهی یک نگاه عمیق، کاربردی و کمتر شنیدهشده به موضوع تطبیق سرکابل با IEC 60502 نوشته شده است؛ نگاهی که نهتنها به بندهای استاندارد اشاره میکند، بلکه تجربههای میدانی، خطاهای رایج، و نکاتی که معمولاً در دستورالعملهای رسمی دیده نمیشود را نیز پوشش میدهد.
اهمیت استاندارد IEC 60502 در انتخاب و نصب سرکابل
استاندارد IEC 60502 مجموعهای از الزامات فنی برای کابلهای قدرت با ولتاژ 1 تا 30 کیلوولت و متعلقات آنها ارائه میدهد. این استاندارد مشخص میکند که کابل و سرکابل باید از نظر عایقی، مکانیکی، حرارتی و الکتریکی در چه سطحی باشند تا عملکرد ایمن و پایدار شبکه تضمین شود. اما نکتهای که کمتر گفته میشود این است که تطبیق سرکابل با این استاندارد تنها به انتخاب یک محصول دارای گواهی ختم نمیشود؛ بلکه شامل بررسی دقیق سازگاری سرکابل با ساختار واقعی کابل، شرایط محیطی، نوع بارگذاری، و حتی مهارت تیم نصب نیز هست.
در بسیاری از پروژهها، کابل مطابق IEC 60502 انتخاب میشود اما سرکابل از نظر ابعاد، جنس، یا روش نصب با کابل همخوانی ندارد. نتیجهی این عدم تطابق، افزایش تخلیه جزئی، گرمشدن بیش از حد، و کاهش عمر مفید کابل است؛ مشکلاتی که معمولاً چند ماه یا چند سال بعد خود را نشان میدهند و هزینههای سنگینی به شبکه تحمیل میکنند.
ساختار کابل در IEC 60502 و تأثیر آن بر انتخاب سرکابل

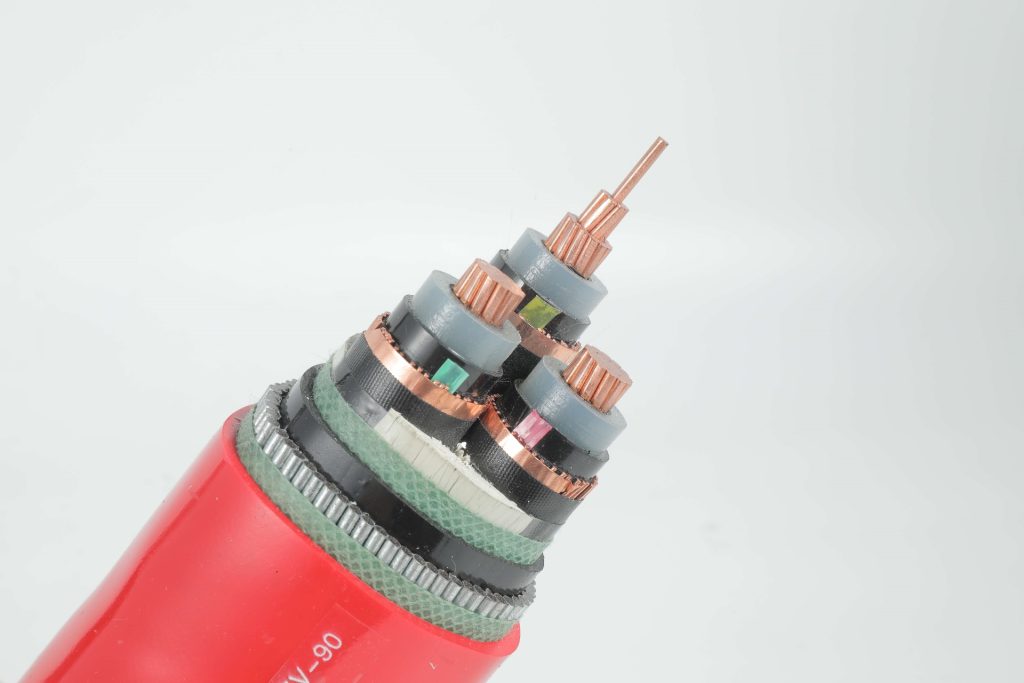

ساختار کابل در استاندارد IEC 60502 نقش تعیینکنندهای در انتخاب صحیح سرکابل دارد، زیرا هر جزء کابل رفتار الکتریکی و مکانیکی خاصی ایجاد میکند و سرکابل باید دقیقاً با همین ساختار سازگار باشد. این استاندارد مشخص میکند که کابلهای قدرت از هادی مسی یا آلومینیومی، عایقهایی مانند XLPE یا PVC، لایههای نیمههادی داخلی و خارجی، شیلد فلزی بهصورت نوار یا سیم مسی، و غلاف بیرونی تشکیل میشوند. هر یک از این اجزا ویژگیهای خاصی دارند که در ظاهر ساده به نظر میرسند اما در عملکرد نهایی کابل و سرکابل تأثیر مستقیم میگذارند. برای مثال، هادی مسی معمولاً قطر کوچکتری نسبت به هادی آلومینیومی در همان سطح مقطع دارد و این تفاوت باعث میشود که ابعاد بخشهای داخلی سرکابل باید متناسب با نوع هادی انتخاب شود. عایق XLPE نیز نسبت به PVC رفتار حرارتی و الکتریکی متفاوتی دارد و این تفاوت در انتخاب نوع استرسکنترل و طول لایهبرداریها اهمیت پیدا میکند.
لایههای نیمههادی داخلی و خارجی از مهمترین بخشهای کابل هستند، زیرا وظیفه یکنواختسازی میدان الکتریکی را بر عهده دارند. استاندارد IEC 60502 ضخامت و ویژگیهای کلی این لایهها را مشخص میکند، اما در عمل برندهای مختلف کابل از ترکیبات متفاوتی استفاده میکنند که سختی، انعطافپذیری و چسبندگی متفاوتی دارند. همین تفاوت باعث میشود که هنگام لایهبرداری، برخی نیمههادیها بهراحتی جدا شوند و برخی دیگر نیازمند ابزار دقیق باشند. اگر نیمههادی خارجی ضخیمتر از حد معمول باشد، سرکابلهایی که طراحی عمومی دارند نمیتوانند میدان الکتریکی را بهدرستی کنترل کنند و این موضوع احتمال افزایش تخلیه جزئی را بالا میبرد.
شیلد فلزی نیز یکی از بخشهایی است که در انتخاب سرکابل تأثیر زیادی دارد. کابلهایی که از شیلد نواری استفاده میکنند رفتار مکانیکی متفاوتی نسبت به کابلهای با شیلد سیمی دارند. شیلد نواری معمولاً سطح یکنواختتری ایجاد میکند اما در برابر خمشدن حساستر است، در حالی که شیلد سیمی انعطافپذیرتر است اما هنگام نصب سرکابل نیازمند مدیریت دقیق سیمهاست. سرکابل باید طوری طراحی شده باشد که بتواند این تفاوتها را پوشش دهد و اتصال شیلد را بدون ایجاد نقاط داغ یا مقاومت اضافی انجام دهد.
غلاف بیرونی کابل نیز در ظاهر تنها یک پوشش محافظ است، اما جنس و ضخامت آن در برندهای مختلف متفاوت است. برخی غلافها از مواد مقاوم در برابر UV ساخته میشوند و برخی دیگر تنها برای محیطهای داخلی مناسب هستند. این تفاوتها در هنگام نصب سرکابل اهمیت پیدا میکند، زیرا برخی سرکابلها نیازمند چسبندگی مناسب غلاف هستند و اگر غلاف از جنس نامناسب باشد، آببندی کامل ایجاد نمیشود. در محیطهای مرطوب یا زیرزمینی، این موضوع میتواند باعث نفوذ رطوبت و تخریب تدریجی کابل شود.
تمام این تفاوتها نشان میدهد که انتخاب سرکابل تنها بر اساس ولتاژ نامی یا ادعای سازگاری با IEC 60502 کافی نیست. شناخت دقیق ساختار واقعی کابل، ضخامت نیمههادیها، نوع شیلد، جنس غلاف و حتی برند سازنده ضروری است. اگر این موارد نادیده گرفته شوند، سرکابل ممکن است در ظاهر نصب شود اما در عمل نتواند میدان الکتریکی را کنترل کند، آببندی کامل ایجاد کند یا با ساختار کابل هماهنگ شود. نتیجه این عدم تطابق معمولاً افزایش تخلیه جزئی، گرمشدن موضعی، کاهش عمر مفید کابل و در نهایت خرابی زودهنگام است.
نقش استرس کنترل در تطبیق سرکابل با استاندارد
یکی از مهمترین بخشهای سرکابل، سیستم کنترل تنش الکتریکی است. IEC 60502 الزاماتی برای مقاومت الکتریکی و رفتار عایقی سرکابل تعیین میکند، اما نحوهی پیادهسازی این الزامات در برندهای مختلف متفاوت است. برخی از سرکابلها از لایههای نیمههادی سردانش، برخی از نوارهای استرسکنترل، و برخی از قطعات قالبی استفاده میکنند.
نکتهی کمتر گفتهشده این است که انتخاب نوع استرسکنترل باید بر اساس ساختار واقعی کابل انجام شود، نه صرفاً ولتاژ نامی. برای مثال، کابلهایی با نیمههادی ضخیمتر یا شیلد سیمی، رفتار الکتریکی متفاوتی نسبت به کابلهای با شیلد نواری دارند و نیازمند سرکابلهایی با طراحی متفاوت هستند.

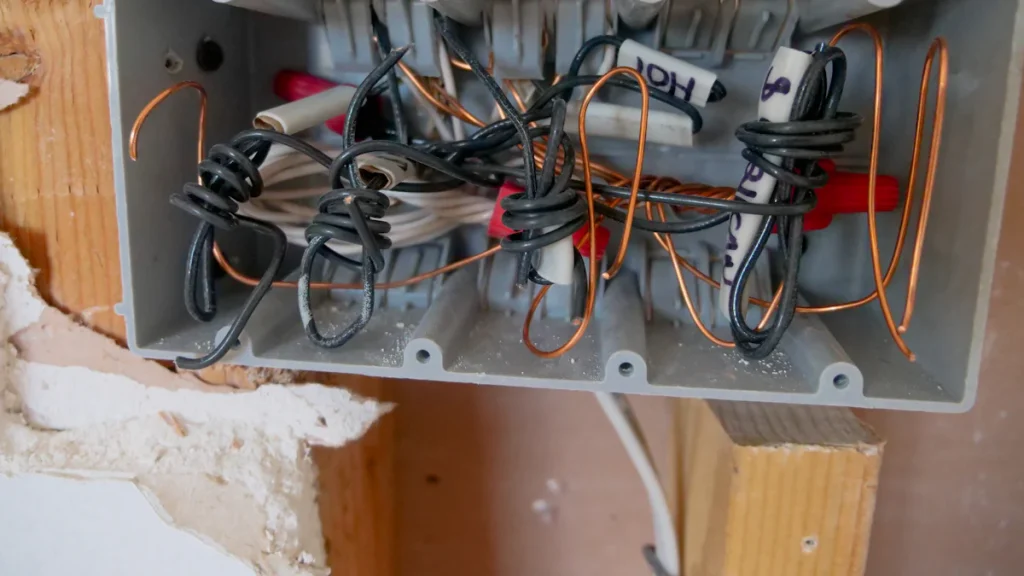

خطاهای رایج در انتخاب سرکابل مطابق IEC 60502
در پروژههای صنعتی و شهری، چند خطای رایج وجود دارد که باعث میشود سرکابل با وجود داشتن گواهی IEC 60502، عملکرد مناسبی نداشته باشد:
انتخاب سرکابل بر اساس سطح ولتاژ، بدون توجه به ساختار کابل استفاده از سرکابلهای یونیورسال برای کابلهای با شیلد متفاوت عدم توجه به دمای کاری واقعی محیط نادیدهگرفتن نوع بارگذاری (جریانهای هجومی، هارمونیکها، بارهای غیرخطی) استفاده از سرکابلهای نامعتبر یا فاقد تستهای نوعی (Type Test)
این خطاها معمولاً در اسناد رسمی ذکر نمیشوند، اما در تجربههای میدانی بسیار دیده میشوند و علت اصلی بسیاری از خرابیها هستند.
نقش تستهای نوعی و روتین در تطبیق سرکابل
استاندارد IEC 60502 الزام میکند که سرکابلها باید تحت تستهای نوعی و روتین قرار بگیرند. اما نکتهای که کمتر گفته میشود این است که بسیاری از تولیدکنندگان تنها تستهای نوعی را برای یک مدل خاص انجام میدهند و سپس همان گواهی را برای تمام سایزها و نسخهها استفاده میکنند. این در حالی است که تغییر کوچک در ابعاد یا مواد میتواند رفتار الکتریکی سرکابل را تغییر دهد.
در پروژههای حساس، باید از تولیدکننده درخواست شود که تستهای نوعی دقیقاً برای همان مدل و سایز سرکابل ارائه شود، نه یک گواهی عمومی.
اهمیت شرایط محیطی در تطبیق سرکابل
IEC 60502 شرایط محیطی عمومی را پوشش میدهد، اما بسیاری از شرایط واقعی پروژهها فراتر از این استاندارد هستند. برای مثال:
مناطق ساحلی با رطوبت و نمک بالا مناطق صنعتی با آلودگی شیمیایی مناطق گرمسیری با دمای بالا مناطق سردسیر با یخزدگی مناطق نفت و گاز با خطر انفجار
در چنین شرایطی، انتخاب سرکابل باید بر اساس استانداردهای تکمیلی مانند IEC 60079 یا IEEE 48 نیز انجام شود. این نکته معمولاً در پروژههای کوچک نادیده گرفته میشود.
نکات کمتر گفتهشده در نصب سرکابل مطابق IEC 60502

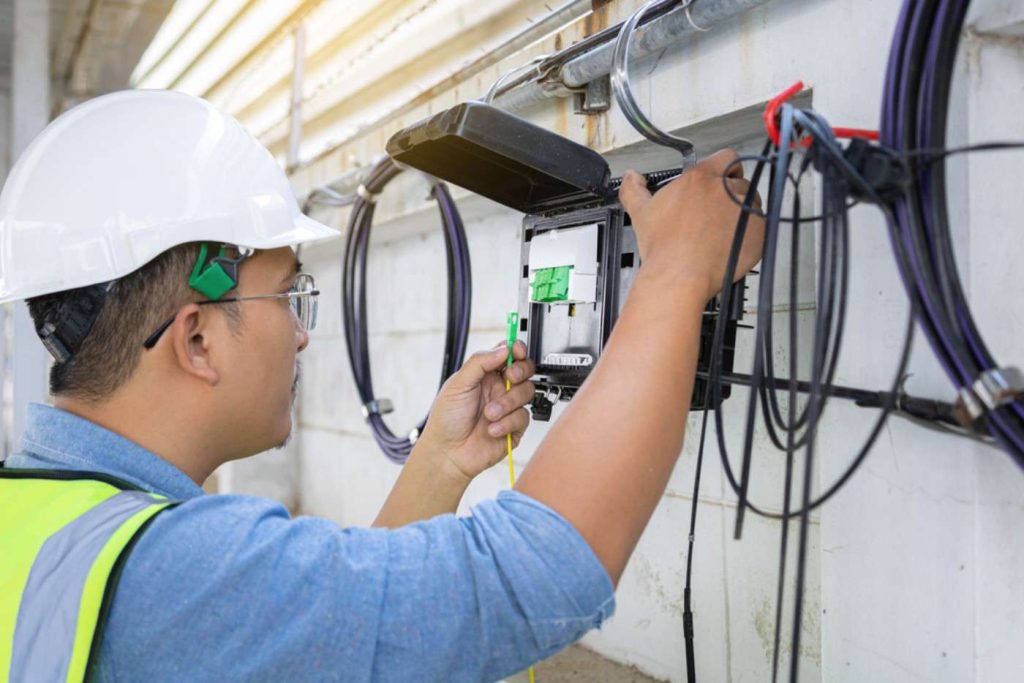

نکات کمتر گفتهشده در نصب سرکابل مطابق IEC 60502 معمولاً در هیچ دستورالعمل رسمی بهطور کامل بیان نمیشوند، اما در پروژههای واقعی بیشترین تأثیر را بر عملکرد نهایی کابل دارند. حتی اگر سرکابل از بهترین برندها انتخاب شده باشد، کوچکترین خطا در مراحل نصب میتواند باعث افزایش تخلیه جزئی، گرمشدن موضعی، نفوذ رطوبت، یا کاهش شدید عمر مفید کابل شود. یکی از مهمترین نکاتی که اغلب نادیده گرفته میشود، نحوه تمیزکاری نیمههادی است. بسیاری از تکنسینها از کاتر معمولی برای لایهبرداری استفاده میکنند، در حالی که این کار باعث ایجاد خراشهای ریز روی عایق میشود و همین خراشها در آینده به نقاط تمرکز میدان الکتریکی تبدیل میشوند. استفاده از ابزارهای مخصوص لایهبرداری نیمههادی، که سطحی صاف و یکنواخت ایجاد میکنند، یکی از اصولی است که در پروژههای حرفهای رعایت میشود اما در بسیاری از نصبهای معمولی نادیده گرفته میشود.
موضوع دیگر استفاده از گریسها و روانکنندههای نامناسب است. برخی نصابها از گریسهای صنعتی عمومی استفاده میکنند، در حالی که بسیاری از این مواد با عایق XLPE یا مواد نیمههادی واکنش شیمیایی دارند و در طول زمان باعث کاهش چسبندگی، ایجاد حفرههای ریز یا حتی تخریب موضعی عایق میشوند. تنها گریسهایی که توسط سازنده سرکابل یا کابل تأیید شدهاند باید استفاده شوند، زیرا این مواد از نظر سازگاری شیمیایی و الکتریکی آزمایش شدهاند.
کنترل دقیق طول لایهبرداریها نیز از نکات بسیار مهمی است که معمولاً بهصورت تجربی انجام میشود، اما در استاندارد IEC 60502 و دستورالعمل سازندگان سرکابل، اندازههای مشخصی برای هر مرحله تعیین شده است. اگر طول نیمههادی بیش از حد کوتاه یا بلند برداشته شود، میدان الکتریکی در ناحیه اتصال بهدرستی توزیع نمیشود و احتمال تخلیه جزئی افزایش مییابد. این موضوع بهویژه در کابلهای با ولتاژ بالاتر از 12 کیلوولت اهمیت بیشتری دارد.
در سرکابلهای حرارتی، استفاده از هیتر با دمای کنترلشده یکی از نکات کلیدی است. بسیاری از نصابها از شعله مستقیم یا هیترهای غیرقابل تنظیم استفاده میکنند که باعث گرمشدن بیش از حد یک نقطه و آسیبدیدن لایههای عایقی میشود. حرارت باید بهصورت یکنواخت و با دمای مشخص اعمال شود تا چسبها و لایههای حرارتی بهدرستی فعال شوند و آببندی کامل ایجاد شود. این موضوع در مناطق مرطوب یا پروژههای زیرزمینی اهمیت دوچندان دارد.
اندازهگیری تخلیه جزئی پس از نصب، یکی از اقداماتی است که در پروژههای حساس مانند نیروگاهها، پالایشگاهها و صنایع سنگین انجام میشود، اما در بسیاری از پروژههای شهری یا صنعتی کوچک نادیده گرفته میشود. این تست میتواند کوچکترین خطاهای نصب را قبل از بهرهبرداری آشکار کند و از خرابیهای آینده جلوگیری کند. بسیاری از خرابیهایی که چند ماه پس از نصب رخ میدهند، در واقع از همان ابتدا وجود داشتهاند اما به دلیل عدم انجام تست PD شناسایی نشدهاند.
در کابلهای مسلح، استفاده از ابزار پرس استاندارد برای اتصال شیلد یا آرمور اهمیت زیادی دارد. پرس نامناسب باعث ایجاد مقاومت الکتریکی بالا در محل اتصال میشود و این موضوع در جریانهای بالا یا شرایط اتصال کوتاه میتواند منجر به گرمشدن شدید و آسیبدیدن کابل شود. ابزارهای پرس استاندارد، فشار یکنواخت و کنترلشدهای ایجاد میکنند که برای عملکرد بلندمدت ضروری است.
تمام این نکات در ظاهر ساده به نظر میرسند، اما رعایت نکردن آنها میتواند عمر مفید کابل را تا پنجاه درصد کاهش دهد و هزینههای تعمیرات و خاموشی را بهطور چشمگیری افزایش دهد. نصب سرکابل یک کار ظریف و کاملاً فنی است و کیفیت آن به اندازه کیفیت خود کابل اهمیت دارد.
تفاوت برندها در تطبیق با IEC 60502
تفاوت برندها در تطبیق با IEC 60502 موضوعی است که معمولاً کمتر به آن پرداخته میشود، در حالی که در پروژههای واقعی تأثیر بسیار زیادی بر عملکرد نهایی سرکابل دارد. اگرچه تقریباً تمام تولیدکنندگان معتبر ادعا میکنند که محصولاتشان مطابق استاندارد IEC 60502 طراحی و تست شده است، اما واقعیت این است که سطح کیفیت، نوع مواد، روش تولید و حتی فلسفه طراحی در برندهای مختلف تفاوتهای قابل توجهی دارد. یکی از مهمترین این تفاوتها مربوط به کیفیت مواد نیمههادی است. برخی برندها از ترکیبات نیمههادی با پایداری حرارتی و الکتریکی بالا استفاده میکنند که در برابر تخلیه جزئی مقاومتر هستند، در حالی که برخی دیگر از مواد ارزانتر استفاده میکنند که در طول زمان دچار سختی، ترکخوردگی یا کاهش چسبندگی میشوند. این تفاوت کوچک در ظاهر، میتواند در عملکرد بلندمدت سرکابل تأثیر بسیار بزرگی داشته باشد.
طراحی سیستم استرسکنترل نیز یکی از نقاط تمایز مهم میان برندهاست. برخی تولیدکنندگان از قطعات قالبی با هندسه دقیق استفاده میکنند که توزیع میدان الکتریکی را بهصورت یکنواخت مدیریت میکند، در حالی که برخی دیگر از نوارهای نیمههادی یا روشهای سادهتر بهره میبرند. این تفاوت در طراحی باعث میشود که رفتار سرکابل در برابر تنشهای الکتریکی، اضافهولتاژهای گذرا و شرایط بارگذاری سنگین متفاوت باشد. در پروژههایی که کابل دارای نیمههادی ضخیمتر یا شیلد سیمی است، این تفاوتها بیشتر خود را نشان میدهد و ممکن است سرکابلهای سادهتر نتوانند میدان الکتریکی را بهدرستی کنترل کنند.
مقاومت در برابر UV نیز از مواردی است که در ظاهر ساده به نظر میرسد اما در پروژههای فضای باز اهمیت زیادی دارد. برخی برندها از مواد مقاوم در برابر اشعه فرابنفش استفاده میکنند که در برابر نور خورشید، گرما و شرایط محیطی سخت پایدار میمانند، در حالی که برخی دیگر از مواد معمولی استفاده میکنند که در مدت کوتاهی دچار تغییر رنگ، ترکخوردگی یا کاهش انعطافپذیری میشوند. این موضوع بهویژه در مناطق گرمسیری یا پروژههای ساحلی اهمیت بیشتری پیدا میکند.
مقاومت در برابر رطوبت نیز یکی از تفاوتهای کلیدی میان برندهاست. برخی سرکابلها دارای سیستمهای آببندی چندلایه هستند که مانع نفوذ رطوبت به ناحیه اتصال میشود، در حالی که برخی دیگر تنها به یک لایه ساده حرارتی یا چسبی اکتفا میکنند. در محیطهای صنعتی، مناطق بارانی یا پروژههای زیرزمینی، این تفاوت میتواند بهطور مستقیم بر عمر مفید کابل تأثیر بگذارد.
سهولت نصب نیز یکی از مواردی است که معمولاً در اسناد رسمی دیده نمیشود اما در پروژههای واقعی اهمیت زیادی دارد. برخی برندها سرکابلهایی با طراحی ماژولار و مراحل نصب ساده ارائه میدهند که احتمال خطای انسانی را کاهش میدهد، در حالی که برخی دیگر نیازمند مهارت بالا، ابزارهای خاص یا دقت بسیار زیاد در لایهبرداری هستند. هرچه مراحل نصب پیچیدهتر باشد، احتمال بروز خطا و در نتیجه افزایش تخلیه جزئی بیشتر میشود.
کیفیت تستها نیز یکی از تفاوتهای مهم میان برندهاست. برخی تولیدکنندگان تستهای نوعی و روتین را برای هر سایز و مدل انجام میدهند و گزارشهای دقیق ارائه میکنند، در حالی که برخی دیگر تنها یک تست کلی برای یک مدل انجام میدهند و همان را برای تمام محصولات خود استفاده میکنند. این موضوع باعث میشود که در برخی پروژهها سرکابل از نظر تئوری مطابق استاندارد باشد اما در عمل با کابل مورد استفاده سازگار نباشد.
در نهایت، سازگاری سرکابل با کابلهای مختلف یکی از مهمترین نکاتی است که معمولاً نادیده گرفته میشود. حتی اگر کابل و سرکابل هر دو مطابق IEC 60502 باشند، ممکن است از نظر ضخامت نیمههادی، نوع شیلد، قطر هادی یا جنس غلاف با یکدیگر سازگار نباشند. به همین دلیل، در پروژههایی که کابل از یک برند و سرکابل از برند دیگری انتخاب میشود، بررسی Compatibility Sheet ضروری است. این سند مشخص میکند که سرکابل دقیقاً با چه ساختارهایی از کابل سازگار است و در چه شرایطی ممکن است عملکرد مطلوب نداشته باشد. نادیده گرفتن این موضوع یکی از دلایل اصلی خرابیهای زودهنگام در شبکههای توزیع و پروژههای صنعتی است.
جمعبندی
تطبیق سرکابل با استاندارد IEC 60502 موضوعی بسیار فراتر از انتخاب یک محصول دارای گواهی است. این تطبیق شامل بررسی دقیق ساختار کابل، شرایط محیطی، نوع بارگذاری، کیفیت تستها، و مهارت تیم نصب است. بسیاری از نکات مهم در اسناد رسمی ذکر نمیشوند، اما در تجربههای میدانی نقش تعیینکننده دارند. رعایت این نکات میتواند عمر کابل را افزایش دهد، تخلیه جزئی را کاهش دهد، و پایداری شبکه را تضمین کند.
