سرکابل مناسب پروژه شما چیست؟ تصمیمگیری بر اساس سناریوهای واقعی
مقدمه
انتخاب سرکابل مناسب یکی از مهمترین تصمیمهایی است که در طراحی و اجرای پروژههای برق فشار ضعیف، متوسط و قوی باید گرفته شود. سرکابل نهتنها نقطه پایان کابل نیست، بلکه حلقه اتصال بین کابل و تجهیزات محسوب میشود؛ جایی که کوچکترین خطا میتواند به اتلاف انرژی، افزایش تلفات، تخریب تجهیزات، جرقه، اتصال کوتاه و حتی آتشسوزی منجر شود.
در بسیاری از پروژهها، انتخاب سرکابل بر اساس حدس یا تجربه محدود انجام میشود؛ در حالی که هر پروژه سناریوی واقعی و شرایط خاص خود را دارد. در این مقاله، با رویکردی کاملاً کاربردی و مبتنی بر سناریوهای واقعی، بررسی میکنیم که چطور بهترین سرکابل را برای پروژه خود انتخاب کنیم.
سرکابل چیست و چرا اهمیت دارد؟
سرکابل یا Cable Termination در واقع یکی از حیاتیترین اجزای هر شبکه کابلکشی است؛ نقطهای که کابل از حالت یک مسیر انتقال انرژی به یک اتصال عملیاتی تبدیل میشود. سرکابل مجموعهای از قطعات عایقی، مکانیکی و الکتریکی است که در انتهای کابل نصب میشود تا ارتباطی ایمن، پایدار و قابل اعتماد میان کابل و تجهیزات مختلف مانند تابلوهای برق، ترانسفورماتورها، کلیدهای قدرت، ریکلوزرها و سایر اجزای شبکه برقرار کند. اهمیت سرکابل از این جهت بسیار بالاست که انتهای کابل، برخلاف ظاهر سادهاش، یکی از پیچیدهترین و حساسترین نقاط در کل مسیر انتقال انرژی محسوب میشود. در این نقطه، میدان الکتریکی بهطور طبیعی متمرکز میشود و اگر کنترل و مدیریت صحیحی روی این تمرکز انجام نشود، احتمال وقوع تخلیه الکتریکی، جرقه، تخریب عایق و حتی آتشسوزی وجود دارد.
سرکابل نقشهای متعددی را همزمان بر عهده دارد. نخستین وظیفه آن ایجاد یک اتصال الکتریکی مطمئن است؛ یعنی جریان و ولتاژ باید بدون افت، بدون ایجاد مقاومت اضافی و بدون گرمشدن غیرعادی از کابل به تجهیز منتقل شود. در کنار این نقش الکتریکی، سرکابل وظیفه ایزولاسیون نقطه انتهایی کابل را نیز بر عهده دارد. عایق کابل در حالت عادی برای کار در طول مسیر طراحی شده است، اما در انتهای کابل، به دلیل برهنه شدن هادی و تغییر ساختار هندسی، نیاز به یک سیستم عایقی جدید و تقویتشده وجود دارد. سرکابل این ایزولاسیون را فراهم میکند و اجازه نمیدهد میدان الکتریکی بهصورت نامنظم در فضا پخش شود یا به نقاط حساس اطراف نفوذ کند.
از سوی دیگر، سرکابل نقش محافظت مکانیکی و محیطی را نیز ایفا میکند. کابلها در محیطهای مختلفی نصب میشوند؛ از تابلوهای داخلی گرفته تا فضاهای باز، مناطق صنعتی، محیطهای مرطوب، زیرزمین، کانالهای کابل و حتی مناطق ساحلی. هر یک از این محیطها میتواند تهدیدهای خاصی مانند رطوبت، گردوغبار، آلودگیهای شیمیایی، تابش مستقیم خورشید، تغییرات دمایی شدید یا تنشهای مکانیکی ایجاد کند. سرکابل باید بتواند در برابر این عوامل مقاومت کند و نقطه اتصال را از هرگونه آسیب احتمالی محافظت نماید. اگر این محافظت بهدرستی انجام نشود، کوچکترین نفوذ رطوبت یا آلودگی میتواند باعث تخلیه جزئی یا Partial Discharge شود؛ پدیدهای که در ابتدا شاید قابل مشاهده نباشد، اما بهمرور زمان عایق را تخریب میکند و در نهایت منجر به خرابی کامل کابل یا تجهیز میشود.
حساسیت انتهای کابل به این دلیل است که ساختار هندسی کابل در این نقطه تغییر میکند. در طول مسیر، کابل دارای یک ساختار لایهلایه و منظم است؛ هادی، عایق، نیمههادی، شیلد و غلاف. اما در انتهای کابل، این لایهها باید بهتدریج برداشته شوند تا امکان اتصال فراهم شود. همین تغییر ساختار باعث میشود میدان الکتریکی از حالت یکنواخت خارج شود و در نقاط خاصی متمرکز گردد. اگر سرکابل مناسب انتخاب نشود یا نصب آن بهدرستی انجام نگیرد، این تمرکز میدان میتواند بهسرعت باعث تخلیه الکتریکی و آسیب شود. علاوه بر این، عواملی مانند رطوبت، آلودگیهای محیطی، تابش UV، تنشهای مکانیکی ناشی از حرکت کابل یا لرزش تجهیزات، همگی بیشترین اثر را دقیقاً در همین نقطه وارد میکنند. به همین دلیل است که سرکابل نهتنها یک قطعه جانبی نیست، بلکه یک عنصر کلیدی در تضمین سلامت و پایداری کل شبکه به شمار میرود.
در نهایت، اهمیت سرکابل زمانی بیشتر مشخص میشود که بدانیم بیش از نیمی از خرابیهای کابلهای فشار متوسط و قوی در نقطه اتصال و بهدلیل انتخاب نادرست سرکابل یا نصب اشتباه آن رخ میدهد. این آمار نشان میدهد که سرکابل، برخلاف ظاهر سادهاش، نقشی بسیار حیاتی در عملکرد شبکه دارد و انتخاب صحیح آن میتواند عمر کابل را افزایش دهد، تلفات انرژی را کاهش دهد و از بروز حوادث پرهزینه جلوگیری کند. بنابراین، شناخت دقیق سرکابل و درک نقش آن در شبکه، یکی از مهمترین گامها در طراحی و اجرای هر پروژه برق است.
انواع سرکابل و کاربردهای آن
۱. سرکابل حرارتی (Heat Shrink)
سرکابل حرارتی یا Heat Shrink یکی از رایجترین و قدیمیترین انواع سرکابلها در صنعت برق است که به دلیل ساختار ساده، قیمت مناسب و عملکرد قابل اعتماد، در بسیاری از پروژههای فشار ضعیف و متوسط مورد استفاده قرار میگیرد. این نوع سرکابل از لولهها و قطعاتی ساخته شده که در اثر حرارت منقبض میشوند و بهصورت کامل روی کابل میچسبند. همین ویژگی باعث میشود که پس از نصب، یک لایه عایقی و محافظتی بسیار محکم و یکپارچه در اطراف کابل ایجاد شود. سرکابل حرارتی به دلیل ماهیت مواد پلیمری خود، پس از اعمال حرارت، ساختاری کاملاً چسبنده و فشرده پیدا میکند و میتواند کابل را در برابر عوامل محیطی مختلف محافظت کند.
مزایا
یکی از مهمترین دلایلی که سرکابل حرارتی در پروژههای صنعتی محبوب است، نصب نسبتاً آسان آن است. نصاب با استفاده از هیتر یا شعله کنترلشده، قطعات حرارتی را روی کابل منقبض میکند و این فرآیند اگر توسط فردی با تجربه انجام شود، نتیجهای بسیار تمیز، ایمن و بادوام خواهد داشت. همچنین سرکابلهای حرارتی مقاومت بسیار خوبی در برابر اشعه فرابنفش خورشید دارند و به همین دلیل در محیطهای صنعتی و فضاهای باز که کابل در معرض نور مستقیم قرار میگیرد، عملکرد قابل قبولی ارائه میدهند. این ویژگی باعث شده که در بسیاری از کارخانهها، پالایشگاهها، نیروگاهها و محیطهای صنعتی سنگین، سرکابل حرارتی بهعنوان یک گزینه استاندارد مورد استفاده قرار گیرد.
معایب
با وجود این مزایا، سرکابل حرارتی محدودیتهایی نیز دارد که باید هنگام انتخاب آن در نظر گرفته شود. مهمترین چالش این نوع سرکابل، وابستگی شدید آن به مهارت نصاب است. اگر حرارت بهصورت یکنواخت اعمال نشود، اگر قطعات بیش از حد گرم شوند یا اگر در هنگام نصب رطوبت روی کابل وجود داشته باشد، کیفیت نهایی سرکابل بهشدت کاهش مییابد. این موضوع میتواند باعث ایجاد حفرههای هوایی، ضعف در چسبندگی، نفوذ رطوبت یا حتی تخلیه جزئی در آینده شود. همچنین استفاده از شعله یا هیتر در محیطهای حساس، مانند فضاهای دارای گازهای قابل اشتعال، میتواند خطرآفرین باشد و نیاز به رعایت نکات ایمنی بیشتری دارد. علاوه بر این، سرکابل حرارتی در زمان نصب نسبت به رطوبت بسیار حساس است و اگر کابل یا محیط نصب مرطوب باشد، احتمال خرابی در آینده افزایش مییابد.
بهترین کاربرد
با توجه به ویژگیها و محدودیتهای سرکابل حرارتی، بهترین کاربرد آن در پروژههایی است که شرایط محیطی کنترلشده و خشک دارند. برای مثال، در تابلوهای برق داخلی، اتاقهای کنترل، محیطهای صنعتی سرپوشیده و فضاهایی که امکان اعمال حرارت بهصورت ایمن وجود دارد، سرکابل حرارتی عملکرد بسیار خوبی ارائه میدهد. همچنین در پروژههایی که تیم نصب تجربه کافی دارد و میتواند فرآیند حرارتدهی را بهصورت دقیق و اصولی انجام دهد، این نوع سرکابل یکی از اقتصادیترین و قابل اعتمادترین گزینهها محسوب میشود. در فضاهای باز نیز میتوان از سرکابل حرارتی استفاده کرد، به شرطی که شرایط محیطی هنگام نصب کنترل شود و کابل در معرض رطوبت یا بارندگی قرار نگیرد.
در مجموع، سرکابل حرارتی انتخابی مناسب برای پروژههایی است که نیاز به یک سرکابل مقاوم، مقرونبهصرفه و قابل اعتماد دارند، اما در عین حال شرایط نصب و مهارت نصاب نیز در سطح مطلوبی قرار دارد. اگر این دو عامل فراهم باشد، سرکابل حرارتی میتواند سالها بدون مشکل در شبکه کار کند و از کابل در برابر تنشهای الکتریکی و محیطی محافظت نماید.
۲. سرکابل سرد (Cold Shrink)
سرکابل سرد یا Cold Shrink یکی از پیشرفتهترین و قابلاعتمادترین انواع سرکابلها در صنعت برق است که بهویژه در پروژههایی که حساسیت بالا، رطوبت زیاد یا محدودیتهای ایمنی وجود دارد، بهعنوان گزینهای ایدهآل شناخته میشود. این نوع سرکابل برخلاف سرکابلهای حرارتی، برای نصب نیاز به هیچگونه شعله، هیتر یا منبع حرارتی ندارد و همین ویژگی باعث شده است که فرآیند نصب آن بسیار سریعتر، ایمنتر و قابل پیشبینیتر باشد. سرکابل سرد از موادی با خاصیت الاستومری ساخته میشود که در حالت اولیه روی یک لوله پلاستیکی یا نگهدارنده قرار گرفتهاند. زمانی که نصاب این نگهدارنده را بیرون میکشد، قطعات سرکابل بهصورت خودکار و بدون نیاز به حرارت روی کابل منقبض میشوند و یک اتصال کاملاً فشرده، یکنواخت و آببند ایجاد میکنند. این روش نصب باعث میشود که خطای انسانی به حداقل برسد، زیرا برخلاف سرکابل حرارتی، نیازی به تنظیم میزان حرارت، کنترل شعله یا نگرانی از سوختن عایق وجود ندارد.
مزایا
یکی از مهمترین مزایای سرکابل سرد، عملکرد فوقالعاده آن در محیطهای مرطوب است. در بسیاری از پروژهها، بهویژه در مناطق ساحلی، شمال کشور، محیطهای بارانی، چاهها، کانالهای کابل یا فضاهای زیرزمینی، رطوبت یکی از اصلیترین عوامل خرابی سرکابلها محسوب میشود. سرکابل سرد به دلیل ساختار الاستومری و خاصیت انقباض خودکار، پس از نصب یک لایه عایقی بسیار محکم و بدون حفره ایجاد میکند که مانع نفوذ آب، بخار، آلودگی و حتی فشارهای محیطی میشود. این ویژگی باعث شده است که در پروژههایی که احتمال نفوذ رطوبت بسیار بالاست، سرکابل سرد نسبت به سایر انواع سرکابلها عملکردی پایدارتر و قابل اعتمادتر داشته باشد. علاوه بر این، چون نصب آن بدون حرارت انجام میشود، در محیطهایی که خطر اشتعال وجود دارد—مانند پالایشگاهها، صنایع نفت و گاز، انبارهای مواد قابل اشتعال یا محیطهای بسته با تهویه محدود—سرکابل سرد یک انتخاب کاملاً ایمن و استاندارد به شمار میرود.
معایب
با وجود تمام مزایا، سرکابل سرد محدودیتهایی نیز دارد که باید هنگام انتخاب آن در نظر گرفته شود. یکی از این محدودیتها قیمت بالاتر آن نسبت به سرکابلهای حرارتی است. این افزایش قیمت به دلیل تکنولوژی ساخت پیچیدهتر، مواد اولیه با کیفیتتر و طراحی دقیقتر آن است. با این حال، در بسیاری از پروژهها هزینه اولیه بالاتر در مقابل کاهش ریسک خرابی، کاهش هزینه تعمیرات و افزایش طول عمر شبکه کاملاً توجیهپذیر است. محدودیت دیگر سرکابل سرد، نیاز به دقت بالا در انتخاب سایز مناسب است. چون این نوع سرکابل بهصورت خودکار منقبض میشود، اگر سایز انتخابشده با قطر واقعی کابل هماهنگ نباشد، ممکن است انقباض بهدرستی انجام نشود یا فشار بیش از حد به کابل وارد شود. بنابراین انتخاب سایز صحیح بر اساس کاتالوگ سازنده و مشخصات دقیق کابل اهمیت بسیار زیادی دارد.
بهترین کاربرد
در مجموع، سرکابل سرد بهترین گزینه برای پروژههایی است که در آنها رطوبت بالا، حساسیت عملیاتی، نیاز به سرعت نصب یا محدودیتهای ایمنی وجود دارد. در مناطق مرطوب، پروژههای ساحلی، محیطهای زیرزمینی، صنایع نفت و گاز، فضاهای با خطر اشتعال و پروژههایی که کیفیت نصب باید کاملاً یکنواخت و قابل اعتماد باشد، سرکابل سرد عملکردی بسیار بهتر از سرکابلهای حرارتی ارائه میدهد. همچنین در پروژههایی که تیم نصب تجربه کافی ندارد یا زمان محدود است، استفاده از سرکابل سرد میتواند احتمال خطا را بهطور چشمگیری کاهش دهد و کیفیت نهایی کار را تضمین کند. این ویژگیها باعث شده است که سرکابل سرد در سالهای اخیر به یکی از محبوبترین و استانداردترین انتخابها در شبکههای برق فشار ضعیف و متوسط تبدیل شود.
۳. سرکابل رزینی (Resin / Cast Resin)
سرکابل رزینی یا Cast Resin یکی از قدیمیترین و در عین حال قابلاعتمادترین روشهای اتصال کابل در پروژههایی است که رطوبت، فشار محیطی و شرایط سخت نصب وجود دارد. این نوع سرکابل بر پایه استفاده از رزینهای مخصوصی طراحی شده که پس از مخلوط شدن و ریخته شدن در قالب، بهتدریج سخت میشوند و یک ساختار کاملاً یکپارچه، محکم و آببند در اطراف کابل ایجاد میکنند. همین ویژگی باعث شده است که سرکابل رزینی در پروژههایی که کابلها بهصورت دفنی اجرا میشوند یا در معرض تماس مستقیم با خاک، آب، گلولای و آلودگیهای محیطی قرار دارند، عملکردی بسیار مطمئن و پایدار داشته باشد. رزین پس از سخت شدن، نهتنها نقش عایق الکتریکی را ایفا میکند، بلکه مانند یک محافظ مکانیکی قدرتمند عمل کرده و کابل را در برابر ضربه، فشار خاک، نفوذ رطوبت و تغییرات دمایی محافظت میکند. این ویژگیها باعث شده است که سرکابل رزینی در بسیاری از پروژههای شهری، روستایی و زیرساختی بهعنوان یک انتخاب اقتصادی و قابل اعتماد شناخته شود.
مزایا
یکی از مهمترین مزایای سرکابل رزینی، مقاومت فوقالعاده آن در برابر رطوبت است. برخلاف سرکابلهای حرارتی یا سرد که ممکن است در صورت نصب نادرست دچار نفوذ رطوبت شوند، سرکابل رزینی پس از سخت شدن یک بلوک کاملاً جامد و بدون هیچ فضای خالی ایجاد میکند. این ساختار یکپارچه باعث میشود که حتی در شرایطی مانند دفن مستقیم در خاک مرطوب، قرار گرفتن در کانالهای آبگیر، یا نصب در مناطقی با بارندگی شدید، هیچگونه نفوذ آب یا بخار به داخل سرکابل امکانپذیر نباشد. همین ویژگی باعث شده است که در پروژههای روستایی و شهری که کابلها معمولاً در زیر زمین و در معرض شرایط نامساعد قرار دارند، سرکابل رزینی یکی از بهترین گزینهها باشد. علاوه بر این، قیمت مناسب این نوع سرکابل نیز باعث شده که در پروژههای گسترده و کمبودجه، انتخابی اقتصادی و منطقی محسوب شود.
معایب
با وجود این مزایا، سرکابل رزینی محدودیتهایی نیز دارد که باید هنگام انتخاب آن در نظر گرفته شود. مهمترین چالش این نوع سرکابل، زمانبر بودن فرآیند نصب است. برخلاف سرکابل سرد که بلافاصله پس از نصب آماده بهرهبرداری است، سرکابل رزینی نیاز دارد که رزین پس از مخلوط شدن و ریخته شدن در قالب، مدت مشخصی زمان برای سخت شدن داشته باشد. این زمان بسته به نوع رزین، دمای محیط و شرایط نصب میتواند از چند ده دقیقه تا چند ساعت متغیر باشد. علاوه بر این، فرآیند مخلوط کردن رزین نیز نیازمند دقت بالاست. اگر نسبت ترکیب مواد بهدرستی رعایت نشود یا مخلوطسازی بهصورت کامل انجام نگیرد، ممکن است رزین بهطور کامل سخت نشود یا حبابهای هوا در آن باقی بماند. این حبابها میتوانند در آینده باعث ایجاد تخلیه جزئی، ضعف عایقی یا حتی خرابی کامل سرکابل شوند. بنابراین نصب سرکابل رزینی نیازمند دقت، تجربه و رعایت کامل دستورالعملهای سازنده است.
بهترین کاربرد
با وجود این چالشها، سرکابل رزینی همچنان یکی از بهترین انتخابها برای پروژههایی است که کابلها در شرایط سخت محیطی قرار دارند. در کابلهای دفنی، پروژههای روستایی و شهری، محیطهای بسیار مرطوب، کانالهای زیرزمینی، چاهها و مناطقی که احتمال نفوذ آب بسیار بالاست، سرکابل رزینی عملکردی بسیار پایدار و قابل اعتماد ارائه میدهد. همچنین در پروژههایی که نیاز به یک اتصال مقاوم در برابر فشار مکانیکی وجود دارد، این نوع سرکابل به دلیل ساختار جامد خود، گزینهای ایدهآل محسوب میشود. در مجموع، سرکابل رزینی انتخابی مناسب برای پروژههایی است که در آنها دوام، مقاومت محیطی و قیمت مناسب اهمیت بیشتری نسبت به سرعت نصب دارد و اگر نصب آن با دقت و طبق استاندارد انجام شود، میتواند سالها بدون کوچکترین مشکل در شبکه باقی بماند.

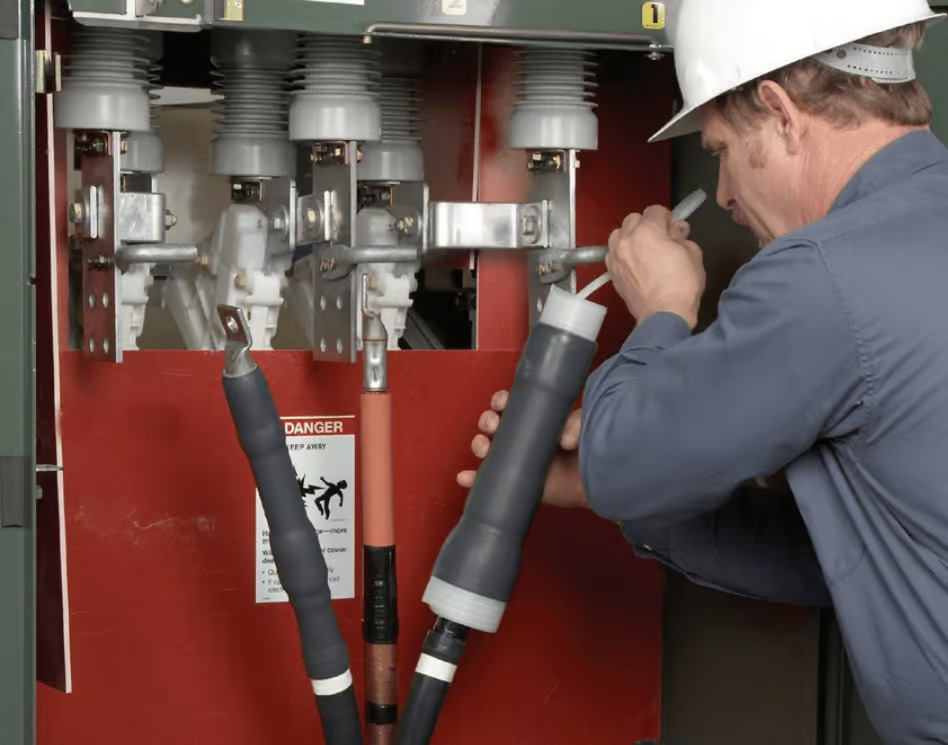

۴. سرکابل فشار ضعیف، متوسط و قوی
| نوع سرکابل | ولتاژ | کاربرد |
| LV | تا ۱ کیلوولت | ساختمان، صنعت، تابلو |
| MV | ۶ تا ۳۶ کیلوولت | شبکه توزیع، پستها |
| HV | ۶۳ کیلوولت به بالا | انتقال، پستهای فشارقوی |
معیارهای انتخاب سرکابل مناسب
۱. ولتاژ نامی کابل
انتخاب سرکابل مناسب در هر پروژه برق، فرآیندی ساده و سطحی نیست؛ بلکه نیازمند بررسی دقیق مجموعهای از معیارهای فنی و محیطی است که هر کدام میتوانند بهطور مستقیم بر عملکرد، ایمنی و طول عمر کابل تأثیر بگذارند. نخستین و شاید مهمترین معیار، ولتاژ نامی کابل است. سرکابل باید دقیقاً مطابق ولتاژ کاری شبکه انتخاب شود، زیرا هرگونه عدم تطابق میان ولتاژ کابل و سرکابل میتواند باعث تخلیه الکتریکی، گرمشدن بیش از حد، کاهش عمر عایق و حتی خرابی کامل اتصال شود. در شبکههای فشار ضعیف، متوسط و قوی، طراحی سرکابلها کاملاً متفاوت است و انتخاب اشتباه میتواند پیامدهای جدی به همراه داشته باشد. بنابراین اولین گام در انتخاب سرکابل، شناخت دقیق ولتاژ کابل و تطبیق آن با استاندارد سازنده سرکابل است.

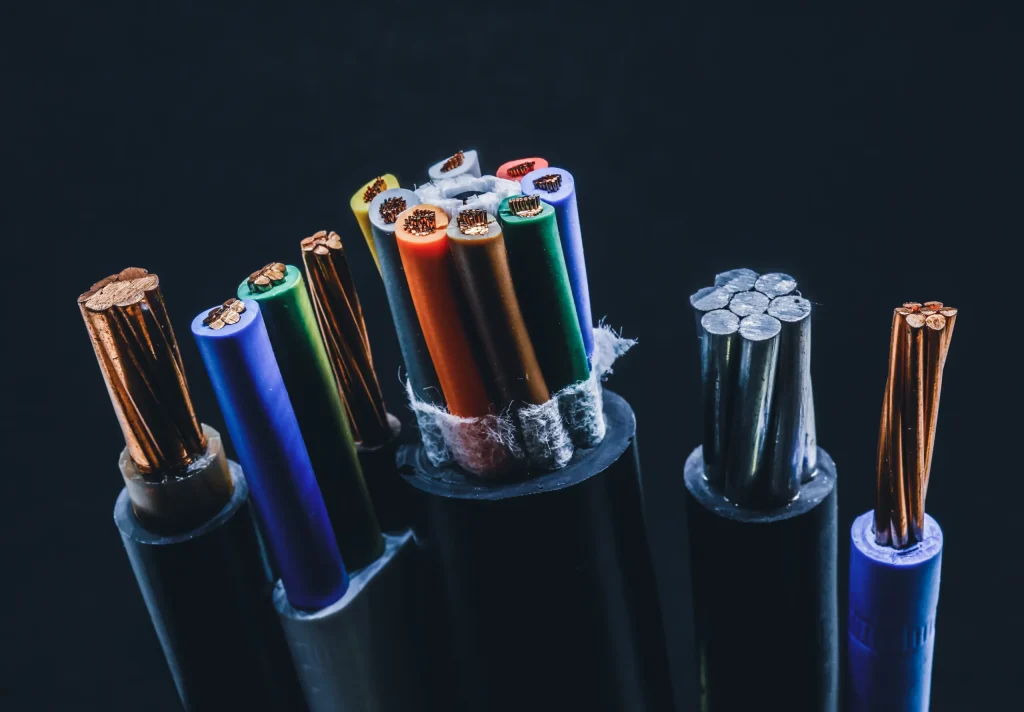

۲. نوع عایق کابل
پس از ولتاژ، نوع عایق کابل یکی از مهمترین عوامل تعیینکننده است. کابلها معمولاً با عایقهایی مانند XLPE، PVC یا EPR تولید میشوند و هر یک از این عایقها ویژگیهای الکتریکی و حرارتی خاص خود را دارند. سرکابلها نیز بر اساس همین تفاوتها طراحی میشوند و استفاده از سرکابل نامناسب برای یک نوع عایق میتواند باعث ضعف در چسبندگی، ایجاد حفرههای هوایی، تخلیه جزئی یا کاهش مقاومت الکتریکی شود. برای مثال، کابلهای XLPE به دلیل ساختار نیمههادی و رفتار خاص در برابر میدان الکتریکی، نیازمند سرکابلهایی هستند که بتوانند میدان را بهدرستی کنترل و توزیع کنند. در مقابل، کابلهای PVC ساختار متفاوتی دارند و سرکابلهای مخصوص خود را میطلبند. بنابراین شناخت نوع عایق و انتخاب سرکابل سازگار با آن، یکی از پایههای اصلی طراحی صحیح شبکه است.
۳. سطح مقطع و نوع هادی
عامل مهم دیگر، سطح مقطع و نوع هادی کابل است. کابلها ممکن است دارای هادی مسی یا آلومینیومی باشند و بهصورت افشان، مفتولی، تکرشته یا چندرشته تولید شوند. هر یک از این ویژگیها بر انتخاب سایز و نوع سرکابل تأثیر مستقیم دارد. برای مثال، هادیهای آلومینیومی نیازمند سرکابلهایی با اتصالات مخصوص هستند تا از ایجاد خوردگی گالوانیکی جلوگیری شود. همچنین کابلهای افشان به دلیل انعطافپذیری بالا، هنگام نصب رفتار متفاوتی نسبت به کابلهای مفتولی دارند و سرکابل باید بتواند این تفاوت را مدیریت کند. انتخاب سایز اشتباه سرکابل میتواند باعث شل شدن اتصال، گرمشدن بیش از حد، افزایش مقاومت الکتریکی یا حتی قطع کامل جریان شود. بنابراین بررسی دقیق مشخصات هادی یکی از مراحل ضروری انتخاب سرکابل است.
۴. شرایط محیطی
شرایط محیطی نیز نقش بسیار مهمی در انتخاب سرکابل دارد. عواملی مانند رطوبت، تابش UV، گردوغبار، آلودگیهای شیمیایی و دمای محیط میتوانند بهطور مستقیم بر عملکرد سرکابل تأثیر بگذارند. در محیطهای مرطوب، سرکابلهایی که آببندی قویتری دارند مانند سرکابل سرد یا رزینی عملکرد بهتری ارائه میدهند. در مقابل، در محیطهای صنعتی با تابش شدید UV، سرکابلهای حرارتی با پوشش مقاوم در برابر نور خورشید گزینه مناسبتری هستند. همچنین در محیطهایی که مواد شیمیایی وجود دارد، سرکابل باید از موادی ساخته شده باشد که در برابر خوردگی و واکنشهای شیمیایی مقاوم باشد. دمای محیط نیز میتواند بر انقباض، انبساط و رفتار عایقی سرکابل تأثیر بگذارد و انتخاب نادرست میتواند باعث کاهش عمر مفید اتصال شود.
۵. محل نصب
محل نصب کابل نیز یکی از معیارهای کلیدی است. سرکابلهایی که برای نصب در فضای داخلی طراحی شدهاند، معمولاً ساختار سادهتری دارند و در برابر عوامل محیطی شدید مقاوم نیستند. در مقابل، سرکابلهای Outdoor باید در برابر باران، نور خورشید، باد، گردوغبار و تغییرات دمایی مقاومت بالایی داشته باشند. در کابلهای دفنی، سرکابل رزینی یا مدلهایی با آببندی بسیار قوی انتخاب میشوند تا از نفوذ رطوبت و فشار خاک جلوگیری شود. همچنین در نصب روی دکلها یا داخل تابلوهای برق، نوع سرکابل باید با شرایط مکانیکی و الکتریکی آن محیط سازگار باشد. هر محل نصب ویژگیهای خاص خود را دارد و انتخاب سرکابل باید دقیقاً بر اساس این ویژگیها انجام شود.
۶. مهارت تیم نصب
در نهایت، مهارت تیم نصب یکی از عوامل تعیینکننده در انتخاب سرکابل است. برخی سرکابلها مانند مدلهای حرارتی نیازمند تجربه بالا، دقت زیاد و کنترل دقیق حرارت هستند. اگر تیم نصب تجربه کافی نداشته باشد، احتمال خطا در نصب افزایش مییابد و این خطاها میتوانند در آینده باعث تخلیه جزئی، نفوذ رطوبت یا خرابی کامل اتصال شوند. در چنین شرایطی، سرکابل سرد گزینه مناسبتری است، زیرا نصب آن سادهتر، سریعتر و کمریسکتر است و وابستگی کمتری به مهارت نصاب دارد. بنابراین انتخاب سرکابل باید نهتنها بر اساس ویژگیهای فنی کابل و محیط، بلکه بر اساس توانایی و تجربه تیم اجرایی نیز انجام شود.

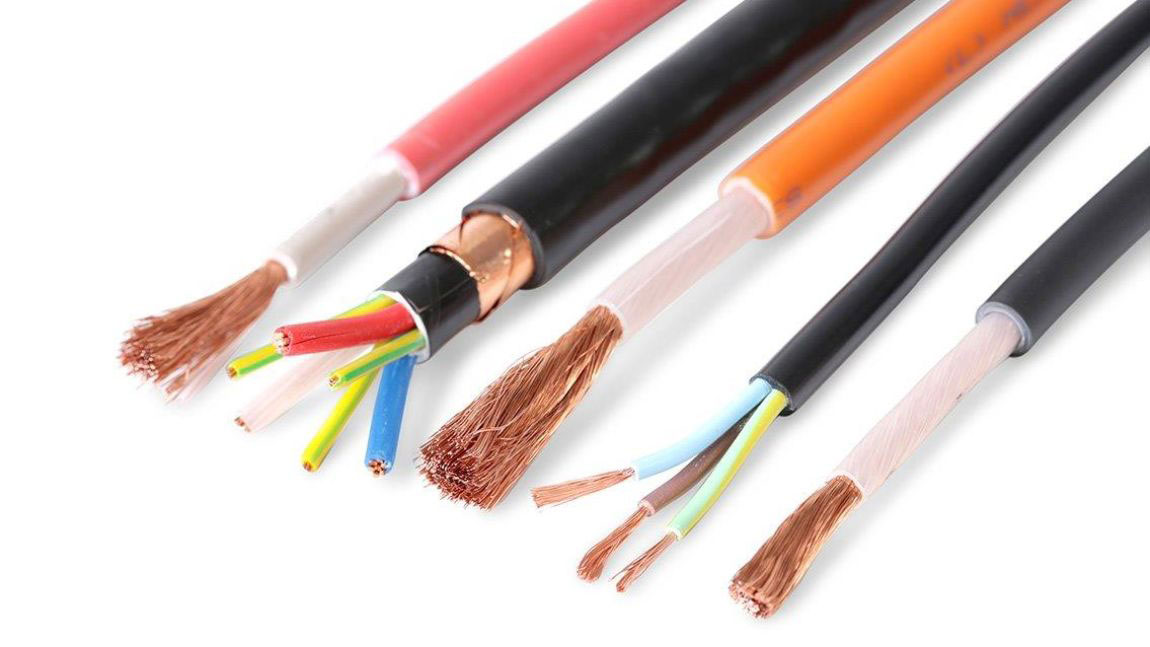

سناریوهای واقعی و انتخاب سرکابل مناسب
در بسیاری از پروژههای برق، انتخاب سرکابل مناسب تنها با نگاه به مشخصات فنی انجام نمیشود، بلکه باید شرایط واقعی پروژه، محیط نصب، نوع کابل، مهارت تیم اجرایی و محدودیتهای زمانی و مالی نیز در نظر گرفته شود. به همین دلیل بررسی سناریوهای واقعی میتواند درک بسیار دقیقتری از نحوه انتخاب سرکابل ایجاد کند. هر پروژه شرایط خاص خود را دارد و همین تفاوتها باعث میشود که یک نوع سرکابل در یک پروژه بهترین گزینه باشد، اما در پروژهای دیگر عملکرد مطلوبی نداشته باشد. در ادامه چند سناریوی کاملاً واقعی و رایج را بررسی میکنیم تا مشخص شود در هر شرایط، کدام نوع سرکابل انتخاب منطقیتری است.
سناریو ۱: پروژه صنعتی با تابلوهای فشار متوسط
در سناریوی اول با یک پروژه صنعتی مواجه هستیم که در آن تابلوهای فشار متوسط با ولتاژ ۲۰ کیلوولت مورد استفاده قرار میگیرند. محیط پروژه خشک است، نصب در داخل تابلو انجام میشود و تیم نصب نیز از افراد حرفهای و باتجربه تشکیل شده است. در چنین شرایطی، سرکابل حرارتی فشار متوسط بهترین انتخاب محسوب میشود. دلیل این انتخاب آن است که سرکابل حرارتی در محیطهای کنترلشده و خشک عملکرد بسیار خوبی دارد و اگر توسط یک تیم حرفهای نصب شود، میتواند اتصال بسیار مطمئن و بادوامی ایجاد کند. علاوه بر این، قیمت مناسب سرکابل حرارتی باعث میشود که در پروژههای صنعتی بزرگ، هزینهها بهصورت قابل توجهی کاهش یابد. مقاومت خوب این نوع سرکابل در برابر حرارت داخل تابلو نیز یکی دیگر از دلایلی است که آن را برای چنین پروژههایی ایدهآل میکند.
سناریو ۲: پروژه ساحلی یا مناطق مرطوب
در سناریوی دوم با پروژهای در مناطق ساحلی یا محیطهای بسیار مرطوب روبهرو هستیم. در این پروژهها رطوبت بالا، احتمال نفوذ آب و نصب در فضای باز از مهمترین چالشها هستند. در چنین شرایطی، سرکابل سرد بهترین گزینه است، زیرا نصب آن بدون نیاز به حرارت انجام میشود و این موضوع در محیطهای مرطوب اهمیت زیادی دارد. سرکابل سرد به دلیل ساختار الاستومری خود، پس از نصب یک آببندی بسیار قوی ایجاد میکند و همین ویژگی باعث میشود که رطوبت نتواند به داخل سرکابل نفوذ کند. از طرف دیگر، نصب این نوع سرکابل بسیار سادهتر است و احتمال خطای انسانی در آن بهطور چشمگیری کاهش مییابد. به همین دلیل در پروژههای ساحلی، اسکلهها، مناطق شمالی کشور و هر محیطی که رطوبت بالا وجود دارد، سرکابل سرد انتخابی کاملاً منطقی و استاندارد است.
سناریو ۳: کابل دفنی در پروژه شهری
در سناریوی سوم با کابلهای دفنی در پروژههای شهری مواجه هستیم. کابل مورد استفاده ۱۱ کیلوولت است و بهصورت مستقیم در خاک دفن میشود. در چنین پروژههایی، احتمال نفوذ آب، خاک، گلولای و فشار مکانیکی بسیار زیاد است. به همین دلیل سرکابل رزینی بهترین انتخاب محسوب میشود. سرکابل رزینی پس از سخت شدن، یک ساختار کاملاً یکپارچه و جامد ایجاد میکند که در برابر رطوبت و فشار خاک مقاومت بسیار بالایی دارد. علاوه بر این، قیمت مناسب سرکابل رزینی باعث میشود که در پروژههای گسترده شهری که تعداد سرکابلها زیاد است، هزینهها بهطور قابل توجهی کاهش یابد. این نوع سرکابل بهویژه در شبکههای توزیع شهری، پروژههای روستایی و کابلهای دفنی بسیار پرکاربرد است.
سناریو ۴: پروژه با محدودیت زمانی
در سناریوی چهارم با پروژهای مواجه هستیم که محدودیت زمانی دارد. تیم نصب تجربه متوسطی دارد و محیط نصب نیمهمرطوب است. در چنین شرایطی، سرکابل سرد بهترین گزینه است، زیرا نصب آن بسیار سریع انجام میشود و نیاز به ابزار خاص یا مهارت پیچیده ندارد. این ویژگی باعث میشود که پروژههایی که زمان در آنها اهمیت زیادی دارد، بتوانند بدون نگرانی از کیفیت نصب، سرکابل را در مدت کوتاهی اجرا کنند. علاوه بر این، چون نصب سرکابل سرد بدون حرارت انجام میشود، در محیطهای نیمهمرطوب نیز عملکرد قابل اعتمادی دارد.
سناریو ۵: پست برق فشارقوی
در سناریوی پنجم با یک پست برق فشارقوی روبهرو هستیم. در این پروژه ولتاژ بسیار بالا است، پایداری طولانیمدت اهمیت زیادی دارد و نصب در فضای باز انجام میشود. در چنین شرایطی، تنها گزینه مناسب استفاده از سرکابلهای فشارقوی با طراحی ویژه برای کنترل میدان الکتریکی است. این سرکابلها بهگونهای طراحی شدهاند که بتوانند میدان الکتریکی را بهصورت دقیق مدیریت کنند و از ایجاد تخلیه جزئی جلوگیری نمایند. علاوه بر این، سرکابلهای فشارقوی دارای استانداردهای بسیار سختگیرانه هستند و برای کار در شرایط محیطی سخت و طولانیمدت ساخته شدهاند. عمر طولانی، پایداری بالا و مقاومت در برابر عوامل محیطی از مهمترین ویژگیهای این نوع سرکابلهاست.
اشتباهات رایج در انتخاب سرکابل
۱. انتخاب سرکابل بر اساس قیمت
انتخاب سرکابل در ظاهر کاری ساده به نظر میرسد، اما در عمل یکی از حساسترین مراحل طراحی و اجرای شبکههای برق است. بسیاری از خرابیها، قطعیها و هزینههای سنگین تعمیرات ناشی از اشتباهاتی است که در همین مرحله رخ میدهد. یکی از رایجترین اشتباهات، انتخاب سرکابل صرفاً بر اساس قیمت است. در پروژههای فشار متوسط و فشار قوی، ارزانترین گزینه تقریباً هیچگاه بهترین انتخاب نیست، زیرا سرکابلهای ارزانقیمت معمولاً از مواد اولیه ضعیفتری ساخته شدهاند، کنترل میدان الکتریکی در آنها بهدرستی انجام نمیشود و در برابر رطوبت، UV یا تنشهای مکانیکی مقاومت کافی ندارند. این موضوع باعث میشود که در مدت کوتاهی دچار تخلیه جزئی، گرمشدن بیش از حد یا حتی شکست الکتریکی شوند. بنابراین انتخاب سرکابل باید بر اساس کیفیت، استاندارد و سازگاری با شرایط پروژه انجام شود، نه صرفاً قیمت پایین.
۲. عدم توجه به نوع کابل
اشتباه رایج دیگر، عدم توجه به نوع کابل است. بسیاری از افراد تصور میکنند که هر سرکابلی را میتوان روی هر کابلی نصب کرد، در حالی که سرکابل مخصوص کابلهای PVC با سرکابل مخصوص کابلهای XLPE یا EPR کاملاً متفاوت است. هر نوع عایق رفتار الکتریکی و حرارتی خاص خود را دارد و اگر سرکابل متناسب با آن انتخاب نشود، چسبندگی عایق به کابل کاهش مییابد، میدان الکتریکی بهدرستی کنترل نمیشود و احتمال تخلیه جزئی افزایش پیدا میکند. این موضوع بهویژه در کابلهای XLPE بسیار حساس است، زیرا این کابلها در برابر تخلیه جزئی آسیبپذیرتر هستند و انتخاب سرکابل نامناسب میتواند عمر کابل را بهشدت کاهش دهد.
۳. نصب توسط افراد غیرمتخصص
یکی دیگر از اشتباهات بسیار خطرناک، سپردن نصب سرکابل به افراد غیرمتخصص است. آمارها نشان میدهد که بیش از نیمی از خرابیهای سرکابلها ناشی از نصب اشتباه است. نصب سرکابل، بهویژه در مدلهای حرارتی و فشار متوسط، نیازمند مهارت، تجربه و آشنایی کامل با دستورالعمل سازنده است. کوچکترین خطا در برش لایههای کابل، اعمال حرارت، چیدمان قطعات یا آببندی میتواند باعث ایجاد حفرههای هوایی، نفوذ رطوبت یا تخلیه جزئی شود. این خطاها ممکن است در ابتدا قابل مشاهده نباشند، اما در طول زمان باعث خرابی کامل کابل یا تجهیزات متصل به آن خواهند شد. به همین دلیل استفاده از نصاب حرفهای و آموزشدیده یکی از مهمترین اصول در اجرای صحیح سرکابل است.
۴. انتخاب سایز اشتباه
انتخاب سایز اشتباه نیز یکی از خطاهای رایج و بسیار خطرناک است. اگر سایز سرکابل با قطر واقعی کابل هماهنگ نباشد، اتصال بهدرستی شکل نمیگیرد. سایز کوچک باعث فشار بیش از حد روی کابل و آسیب به عایق میشود و سایز بزرگ نیز باعث شل شدن اتصال، نفوذ رطوبت و افزایش مقاومت الکتریکی خواهد شد. نتیجه این اشتباه معمولاً گرمشدن بیش از حد، تخلیه جزئی و کاهش عمر کابل است. در برخی موارد حتی ممکن است اتصال بهطور کامل از بین برود و شبکه دچار قطعی شود. بنابراین انتخاب سایز دقیق بر اساس کاتالوگ سازنده و مشخصات واقعی کابل اهمیت بسیار زیادی دارد.
۵. استفاده از سرکابل Indoor در Outdoor
یکی دیگر از اشتباهات رایج، استفاده از سرکابل مخصوص فضای داخلی در محیطهای بیرونی است. سرکابلهای Indoor معمولاً برای محیطهای خشک، بدون تابش مستقیم خورشید و بدون تغییرات شدید دمایی طراحی شدهاند. اگر این سرکابلها در فضای باز استفاده شوند، در برابر UV، باران، رطوبت، گردوغبار و تغییرات دما مقاومت کافی نخواهند داشت. این موضوع باعث ترکخوردگی، نفوذ آب، تخریب عایق و در نهایت خرابی کامل اتصال میشود. متأسفانه این اشتباه در بسیاری از پروژهها دیده میشود و یکی از دلایل اصلی خرابیهای زودهنگام سرکابلها در محیطهای Outdoor است.
چکلیست انتخاب سرکابل مناسب
برای انتخاب دقیق، این چکلیست را بررسی کنید:
✔ ولتاژ کابل؟
✔ نوع عایق؟
✔ سطح مقطع؟
✔ جنس هادی؟
✔ شرایط محیطی؟
✔ محل نصب؟
✔ مهارت تیم نصب؟
✔ نیاز به سرعت نصب؟
✔ بودجه پروژه؟
انتخاب سرکابل مناسب زمانی بهدرستی انجام میشود که مجموعهای از معیارهای فنی، محیطی و اجرایی بهصورت همزمان بررسی شوند. برای اینکه تصمیمگیری دقیقتری داشته باشیم، لازم است ابتدا ولتاژ کابل را مشخص کنیم، زیرا سرکابل باید دقیقاً با ولتاژ کاری شبکه هماهنگ باشد تا بتواند میدان الکتریکی را بهدرستی کنترل کند و از بروز تخلیه جزئی یا شکست عایقی جلوگیری شود. پس از آن، نوع عایق کابل اهمیت زیادی پیدا میکند. کابلهایی با عایق XLPE، PVC یا EPR هرکدام رفتار الکتریکی و حرارتی متفاوتی دارند و سرکابل باید متناسب با همین ویژگیها انتخاب شود تا چسبندگی، آببندی و کنترل میدان الکتریکی بهصورت کامل و استاندارد انجام گیرد.
در ادامه، سطح مقطع کابل و جنس هادی نیز نقش مهمی در انتخاب سرکابل دارند. کابلهای مسی و آلومینیومی نیازمند اتصالات متفاوتی هستند و کابلهای افشان یا مفتولی نیز رفتار مکانیکی متفاوتی هنگام نصب دارند. انتخاب سرکابل با سایز اشتباه میتواند باعث شل شدن اتصال، گرمشدن بیش از حد یا کاهش عمر کابل شود. شرایط محیطی نیز یکی از عوامل تعیینکننده است. اگر کابل در محیطی با رطوبت بالا، تابش شدید UV، گردوغبار، مواد شیمیایی یا تغییرات دمایی شدید نصب میشود، سرکابل باید از موادی ساخته شده باشد که بتواند در برابر این عوامل مقاومت کافی داشته باشد. برای مثال، در محیطهای مرطوب سرکابل سرد یا رزینی عملکرد بهتری دارد، در حالی که در محیطهای صنعتی خشک سرکابل حرارتی میتواند گزینه مناسبی باشد.
محل نصب نیز تأثیر زیادی بر انتخاب سرکابل دارد. سرکابلهایی که برای فضای داخلی طراحی شدهاند، معمولاً در برابر عوامل محیطی شدید مقاوم نیستند و استفاده از آنها در فضای باز میتواند خطرناک باشد. در مقابل، سرکابلهای Outdoor برای مقاومت در برابر باران، نور خورشید و تغییرات دما ساخته شدهاند. در کابلهای دفنی نیز معمولاً سرکابلهایی با آببندی بسیار قوی مانند مدلهای رزینی انتخاب میشوند. علاوه بر این، مهارت تیم نصب نیز یکی از مهمترین معیارهاست. اگر تیم نصب تجربه کافی نداشته باشد، استفاده از سرکابل سرد که نصب سادهتری دارد، میتواند احتمال خطا را کاهش دهد. در پروژههایی که زمان اهمیت زیادی دارد، انتخاب سرکابلی که نصب سریعتری دارد نیز میتواند بسیار مؤثر باشد. در نهایت، بودجه پروژه نیز باید در نظر گرفته شود، زیرا برخی سرکابلها قیمت بالاتری دارند اما در مقابل دوام و پایداری بیشتری ارائه میدهند. ترکیب همه این عوامل در کنار هم باعث میشود که انتخاب سرکابل بهصورت دقیق، علمی و متناسب با شرایط واقعی پروژه انجام شود.
جمعبندی
انتخاب سرکابل مناسب در هر پروژه برق، برخلاف تصور اولیه، یک تصمیم ساده و سطحی نیست؛ بلکه فرآیندی دقیق، چندمرحلهای و وابسته به شرایط واقعی پروژه است. سرکابل نقطهای است که کابل از یک مسیر انتقال انرژی به یک اتصال عملیاتی تبدیل میشود و همین نقطه، حساسترین بخش کل شبکه محسوب میشود. اگر انتخاب سرکابل با دقت و بر اساس نیازهای واقعی پروژه انجام شود، نتیجه آن افزایش قابل توجه عمر کابل، کاهش تلفات انرژی، بهبود ایمنی شبکه و کاهش هزینههای تعمیرات و نگهداری خواهد بود. یک سرکابل مناسب میتواند سالها بدون کوچکترین مشکل در شبکه کار کند، از تخلیه الکتریکی جلوگیری کند، میدان الکتریکی را بهدرستی کنترل کند و در برابر رطوبت، فشار مکانیکی و عوامل محیطی مقاومت نشان دهد. در چنین شرایطی، شبکه برق با پایداری بیشتری کار میکند و احتمال بروز خطاهای ناگهانی یا قطعیهای پرهزینه به حداقل میرسد.
اما در مقابل، انتخاب اشتباه سرکابل میتواند پیامدهای بسیار جدی و گاه جبرانناپذیری به همراه داشته باشد. استفاده از سرکابل نامناسب یا نصب غیر اصولی آن، زمینهساز بروز تخلیه جزئی، گرمشدن بیش از حد، اتصال کوتاه، خرابی تجهیزات و حتی توقف کامل پروژه میشود. این مشکلات نهتنها هزینههای مالی سنگینی ایجاد میکنند، بلکه میتوانند باعث آسیب به تجهیزات گرانقیمت، کاهش عمر کابلها و ایجاد اختلال در بهرهبرداری شبکه شوند. در پروژههای صنعتی یا فشارقوی، یک اشتباه کوچک در انتخاب سرکابل ممکن است به خسارتهایی منجر شود که چندین برابر هزینه اولیه خرید سرکابل است. همین موضوع نشان میدهد که انتخاب سرکابل نه یک هزینه اضافی، بلکه یک سرمایهگذاری هوشمندانه برای افزایش پایداری و ایمنی شبکه است.
در نهایت، بررسی دقیق شرایط محیطی، نوع کابل، ولتاژ، مهارت تیم نصب و سناریوهای واقعی پروژه، کلید انتخاب صحیح سرکابل است. هر پروژه ویژگیهای خاص خود را دارد و تنها با شناخت این ویژگیها میتوان بهترین گزینه را انتخاب کرد. سرکابل مناسب، شبکهای پایدار، ایمن و کمهزینه ایجاد میکند و سرکابل نامناسب، شبکهای پرخطر، ناپایدار و پرهزینه. همین تفاوت بزرگ کافی است تا انتخاب سرکابل را یک تصمیم استراتژیک و ضروری بدانیم؛ تصمیمی که کیفیت آن میتواند موفقیت یا شکست یک پروژه را تعیین کند.
