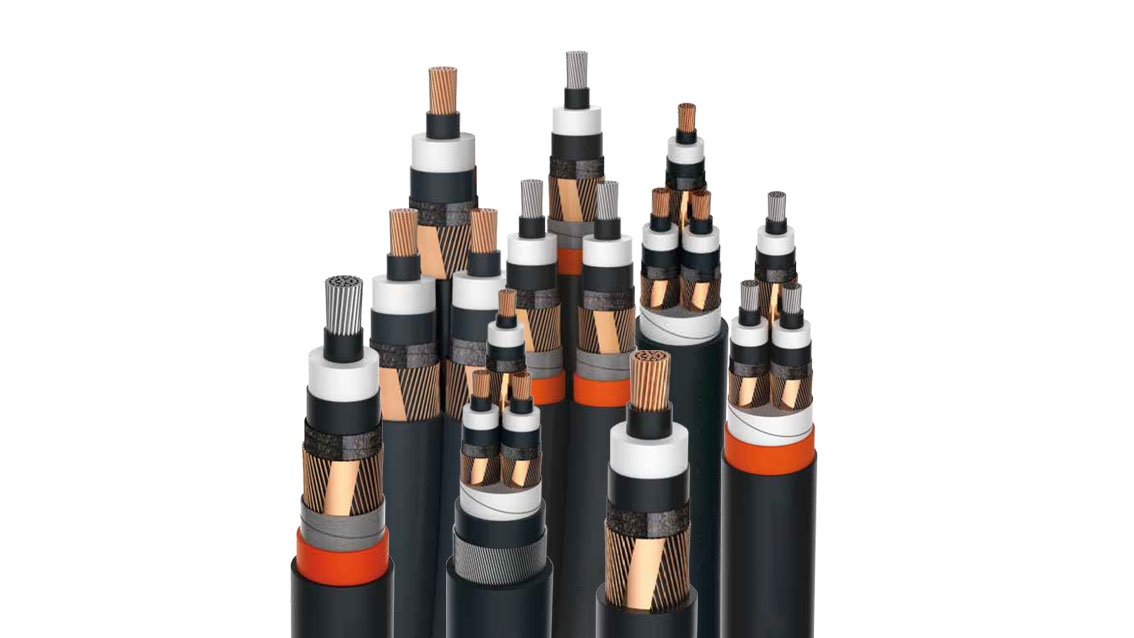

چکلیست فنی انتخاب سرکابل برای پروژههای فشار متوسط
انتخاب سرکابل مناسب برای پروژههای فشار متوسط یکی از مهمترین مراحل در اجرای شبکههای توزیع و انتقال انرژی است. سرکابلها نقش حیاتی در اتصال ایمن کابل به تجهیزات، تابلوها، ترانسفورماتورها و خطوط هوایی دارند و هرگونه خطا در انتخاب یا نصب آنها میتواند منجر به اتلاف انرژی، تخریب تجهیزات، افزایش تلفات، جرقهزدن، و حتی خاموشی گسترده شود.
در این مقاله یک چکلیست فنی جامع ارائه میکنم که به مهندسان، ناظران و پیمانکاران کمک میکند بهترین سرکابل را برای پروژههای فشار متوسط انتخاب کنند.
۱. بررسی سطح ولتاژ و کلاس عایقی کابل
اولین و مهمترین معیار انتخاب سرکابل، سطح ولتاژ نامی کابل است. سرکابل باید دقیقاً مطابق با ولتاژ کاری شبکه انتخاب شود.
نکات کلیدی
- ولتاژهای رایج در شبکه MV: 6 kV، 12 kV، 20 kV، 24 kV، 33 kV
- کلاس عایقی کابل باید با کلاس عایقی سرکابل هماهنگ باشد.
- انتخاب اشتباه کلاس ولتاژ باعث تخلیه جزئی (PD) و کاهش عمر کابل میشود.
۲. نوع کابل: تککور یا سهکور
نوع کابل تأثیر مستقیم بر انتخاب سرکابل دارد.

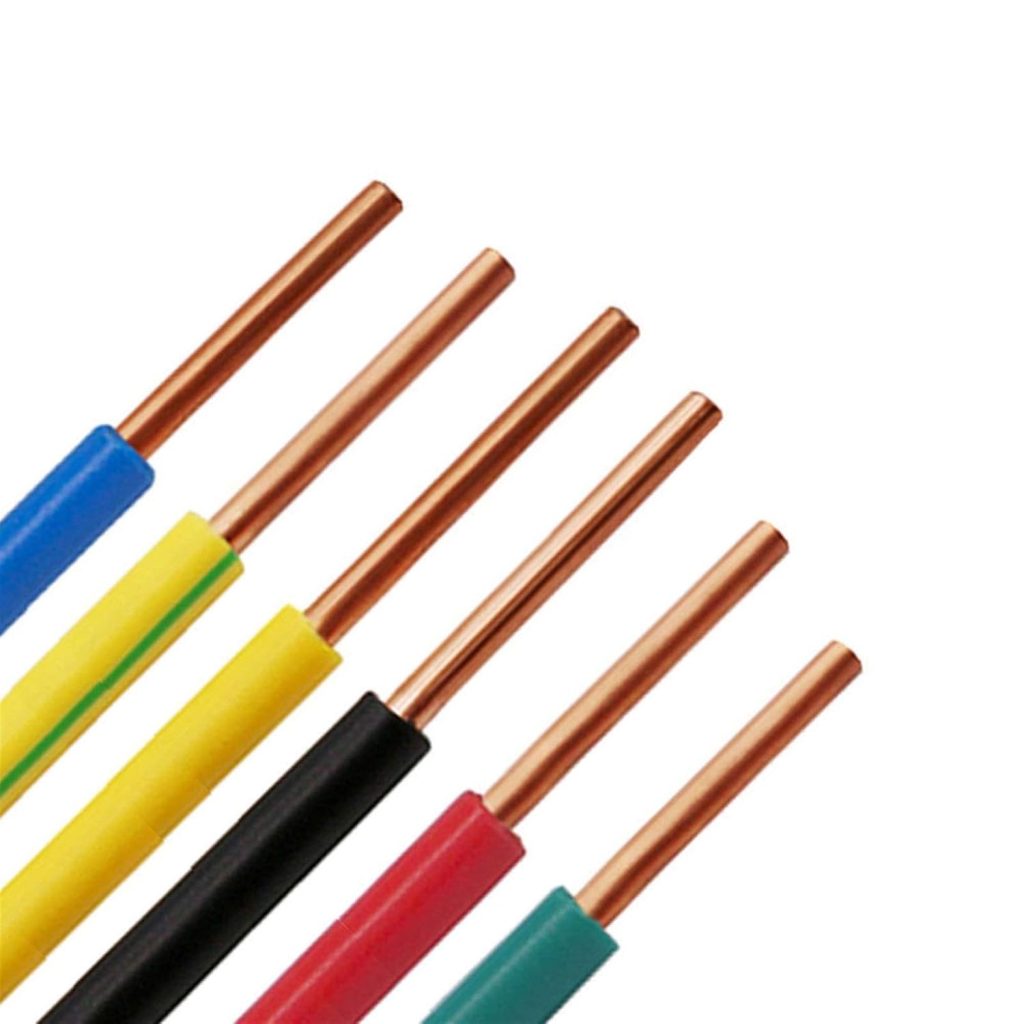

کابل تککور
کابلهای تککور در بسیاری از پروژههای توزیع و انتقال انرژی بهویژه در شبکههای زمینی و محیطهای صنعتی کاربرد گستردهای دارند و دلیل این موضوع نیز ساختار سادهتر، انعطافپذیری مناسب و قابلیت انتقال جریان بالا در فواصل مختلف است. این کابلها معمولاً از یک هادی مرکزی تشکیل شدهاند که با لایههای نیمههادی، عایق اصلی، لایه نیمههادی بیرونی، شیلد فلزی و روکش نهایی محافظت میشود. به دلیل تککور بودن، رفتار الکتریکی کابل در برابر تنشهای میدان الکتریکی متفاوت از کابلهای سهکور است و همین ویژگی باعث میشود که انتخاب سرکابل مناسب برای این نوع کابل اهمیت بیشتری پیدا کند.
در کابلهای تککور، جریان الکتریکی تنها از یک مسیر عبور میکند و این موضوع باعث ایجاد میدان الکتریکی متمرکزتر در اطراف هادی میشود. اگر این میدان بهدرستی کنترل نشود، احتمال بروز تخلیه جزئی، افزایش تنش الکتریکی در نقاط حساس، ایجاد گرمای موضعی و در نهایت کاهش عمر مفید کابل وجود دارد. به همین دلیل سرکابلهایی که برای کابلهای تککور انتخاب میشوند باید دارای سیستم کنترل میدان الکتریکی بسیار دقیق و مهندسیشده باشند. این کنترل معمولاً از طریق لایههای خاصی مانند استرسکنترل، نوارهای نیمههادی، لولههای حرارتی یا سردشونده با خواص دیالکتریک ویژه انجام میشود.
در پروژههای فشار متوسط، کابلهای تککور اغلب در مسیرهای طولانی، کانالهای زمینی، تونلهای تاسیساتی و محیطهای صنعتی با شرایط سخت نصب میشوند. در چنین محیطهایی کوچکترین خطا در کنترل میدان الکتریکی میتواند باعث ایجاد تخلیه جزئی در محل اتصال سرکابل شود. تخلیه جزئی در ابتدا ممکن است قابل مشاهده نباشد اما به مرور زمان باعث تخریب عایق، ایجاد ترکهای ریز، نفوذ رطوبت و در نهایت شکست الکتریکی کامل میشود. به همین دلیل سرکابلهای مخصوص کابل تککور معمولاً دارای طراحی پیچیدهتری نسبت به سرکابلهای سهکور هستند و از مواد با کیفیت بالاتر و ساختار چندلایه برای مدیریت تنشهای الکتریکی استفاده میکنند.
از سوی دیگر، کابلهای تککور به دلیل داشتن شیلد فلزی و مسیر بازگشت جریان، در برابر جریانهای اتصال کوتاه و اضافهبار نیز رفتار متفاوتی دارند. این موضوع باعث میشود که سرکابل انتخابشده باید توانایی تحمل حرارتی و مکانیکی بیشتری داشته باشد تا در شرایط اضطراری دچار آسیب نشود. همچنین در بسیاری از پروژهها، کابلهای تککور در کنار یکدیگر نصب میشوند و این موضوع باعث ایجاد میدان مغناطیسی متقابل میشود. سرکابل مناسب باید به گونهای طراحی شده باشد که در برابر این میدانها مقاومت کافی داشته باشد و عملکرد الکتریکی آن دچار اختلال نشود.

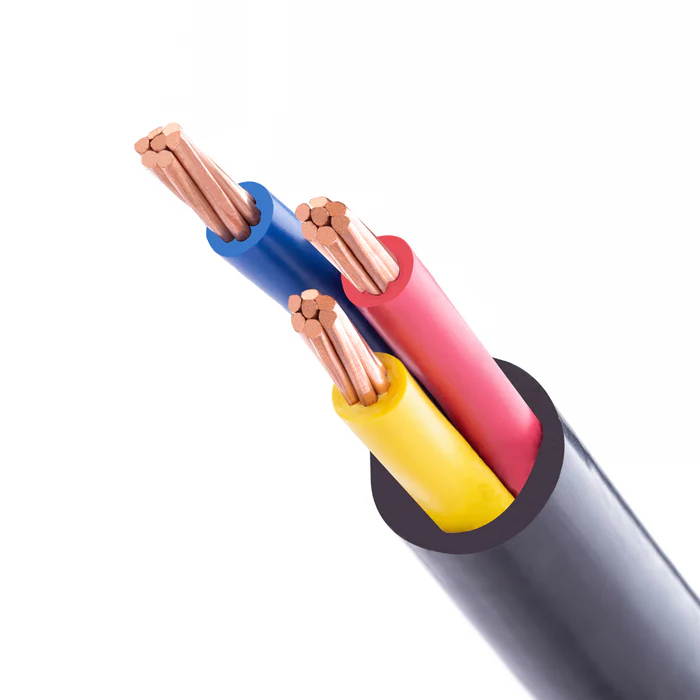

کابل سهکور
کابلهای سهکور یکی از ساختارهای قدیمی و در عین حال کاربردی در شبکههای توزیع برق فشار متوسط هستند و هنوز هم در بسیاری از پروژههای خاص، صنایع قدیمی، شبکههای شهری قدیمی و برخی محیطهای صنعتی مورد استفاده قرار میگیرند. این کابلها از سه هادی مجزا تشکیل شدهاند که هر کدام دارای عایق مستقل هستند اما همگی در یک غلاف مشترک قرار میگیرند. این ساختار باعث میشود کابل سهکور نسبت به کابلهای تککور رفتار الکتریکی و مکانیکی متفاوتی داشته باشد و همین تفاوتها انتخاب سرکابل مناسب را به یک موضوع کاملاً تخصصی تبدیل میکند.
در کابلهای سهکور، سه فاز در کنار یکدیگر قرار دارند و این نزدیکی فیزیکی باعث ایجاد میدانهای الکتریکی و مغناطیسی متقابل بین فازها میشود. این میدانها اگر بهدرستی مدیریت نشوند، میتوانند باعث افزایش تنش الکتریکی در نقاط اتصال، ایجاد تخلیه جزئی، گرمشدن موضعی و کاهش عمر عایق شوند. به همین دلیل سرکابلهایی که برای کابلهای سهکور استفاده میشوند باید توانایی کنترل همزمان میدان الکتریکی سه فاز را داشته باشند. این موضوع باعث شده است که سرکابلهای مخصوص کابل سهکور معمولاً به صورت یکپارچه طراحی شوند یا در قالب سه سرکابل مجزا که در کنار هم نصب میشوند، ارائه گردند. انتخاب بین این دو نوع به شرایط پروژه، فضای نصب، نوع تابلو یا تجهیزات و استانداردهای مورد استفاده بستگی دارد.
در بسیاری از شبکههای قدیمی، کابلهای سهکور به دلیل سهولت نصب، مقاومت مکانیکی مناسب و ساختار یکپارچه مورد استفاده قرار میگرفتند. این کابلها در مسیرهای زمینی، کانالهای تاسیساتی و حتی برخی پروژههای صنعتی سنگین بهکار میرفتند. با این حال، به دلیل وزن زیاد، انعطافپذیری کمتر و دشواری در تعمیرات، امروزه کمتر در پروژههای جدید استفاده میشوند. با وجود این، در پروژههایی که نیاز به جایگزینی کابلهای قدیمی وجود دارد یا در محیطهایی که محدودیت فضا و مسیر وجود دارد، همچنان کابل سهکور گزینهای قابل قبول محسوب میشود.
سرکابلهای مورد استفاده برای کابلهای سهکور باید بتوانند هر سه فاز را بهصورت هماهنگ مدیریت کنند. در سرکابلهای یکپارچه، سه فاز در یک ساختار مشترک قرار میگیرند و کنترل میدان الکتریکی بهصورت همزمان انجام میشود. این نوع سرکابلها معمولاً برای نصب در فضای باز یا محیطهایی که نیاز به حفاظت بیشتر وجود دارد مناسب هستند. در مقابل، سرکابلهای سهتایی که هر فاز را بهصورت جداگانه مدیریت میکنند، انعطاف بیشتری در نصب دارند و برای تابلوهای داخلی یا فضاهای محدود مناسبتر هستند. در این نوع سرکابلها فاصلهگذاری بین فازها اهمیت زیادی دارد و باید بهگونهای انجام شود که تنش الکتریکی بین فازها به حداقل برسد.
یکی از چالشهای مهم در استفاده از کابلهای سهکور، مدیریت تنشهای حرارتی و مکانیکی است. هنگامی که جریان از سه فاز عبور میکند، گرمای تولیدشده در کابل بهصورت تجمعی افزایش مییابد و این موضوع میتواند بر عملکرد سرکابل تأثیر بگذارد. بنابراین سرکابل انتخابشده باید توانایی تحمل دماهای بالا، تغییرات حرارتی ناگهانی و فشارهای مکانیکی ناشی از انبساط و انقباض را داشته باشد. علاوه بر این، در برخی پروژهها کابلهای سهکور در مسیرهای طولانی یا در محیطهای مرطوب نصب میشوند که این شرایط نیازمند سرکابلی با مقاومت بالا در برابر نفوذ رطوبت، آلودگی و عوامل محیطی است.
در نهایت، انتخاب سرکابل مناسب برای کابل سهکور نیازمند بررسی دقیق نوع پروژه، شرایط نصب، استانداردهای مورد نیاز و ویژگیهای فنی کابل است. سرکابل باید بتواند میدان الکتریکی سه فاز را بهطور یکنواخت کنترل کند، از ایجاد تخلیه جزئی جلوگیری نماید و در برابر تنشهای مکانیکی و حرارتی مقاومت کافی داشته باشد. استفاده از سرکابلهای استاندارد و با کیفیت بالا در کابلهای سهکور نقش مهمی در افزایش عمر شبکه، کاهش خطاهای الکتریکی و بهبود پایداری سیستم دارد و به همین دلیل مهندسان همواره تأکید میکنند که انتخاب سرکابل برای این نوع کابل باید با دقت و بر اساس مشخصات فنی دقیق انجام شود.
۳. جنس هادی: مس یا آلومینیوم
سرکابل باید با جنس هادی کابل سازگار باشد.
نکات مهم
در فرآیند انتخاب سرکابل برای پروژههای فشار متوسط، یکی از مهمترین نکاتی که باید با دقت مورد توجه قرار گیرد، انتخاب لوگ یا همان سرکابللگ مناسب برای جنس هادی کابل است. کابلها معمولاً از دو جنس اصلی مس و آلومینیوم ساخته میشوند و هر یک از این دو فلز ویژگیهای الکتریکی و مکانیکی متفاوتی دارند. به همین دلیل، لوگ مورد استفاده برای اتصال سرکابل به هادی باید کاملاً با جنس کابل سازگار باشد تا اتصال الکتریکی مطمئن، پایدار و کممقاومت ایجاد شود. در کابلهای مسی، استفاده از لوگ مسی ضروری است زیرا مس و آلومینیوم در تماس مستقیم با یکدیگر دچار واکنشهای الکتروشیمیایی میشوند که میتواند باعث خوردگی گالوانیکی، افزایش مقاومت اتصال و کاهش عمر مفید کابل شود. لوگ مسی با ساختار و رسانایی مشابه هادی مسی، جریان را بدون ایجاد افت ولتاژ اضافی منتقل میکند و از ایجاد نقاط داغ جلوگیری مینماید.
در کابلهای آلومینیومی، استفاده از لوگ آلومینیومی یا لوگ بیمتال اهمیت بسیار زیادی دارد. لوگ آلومینیومی به دلیل همجنس بودن با هادی، اتصال یکنواخت و کممقاومت ایجاد میکند. اما در بسیاری از پروژهها، بهویژه زمانی که سرکابل یا تجهیزات انتهایی از جنس مس هستند، استفاده از لوگ بیمتال ضروری میشود. لوگ بیمتال از دو بخش مس و آلومینیوم تشکیل شده است که بهصورت صنعتی و با روشهای خاص به یکدیگر جوش داده شدهاند. این ساختار باعث میشود جریان از هادی آلومینیومی به بخش مسی لوگ منتقل شود بدون اینکه خوردگی گالوانیکی یا افزایش مقاومت رخ دهد. استفاده از لوگ بیمتال در پروژههایی که نیاز به اتصال کابل آلومینیومی به تجهیزات مسی دارند، یک الزام فنی و استاندارد است و نادیده گرفتن آن میتواند خسارتهای جدی ایجاد کند.
استفاده از لوگ نامناسب، چه در کابلهای مسی و چه در کابلهای آلومینیومی، میتواند پیامدهای فنی قابل توجهی داشته باشد. یکی از مهمترین این پیامدها افزایش مقاومت الکتریکی در محل اتصال است. زمانی که مقاومت اتصال افزایش پیدا میکند، جریان عبوری باعث تولید گرمای اضافی میشود و این گرما به مرور زمان میتواند عایق کابل، سرکابل و حتی تجهیزات متصل را تحت تأثیر قرار دهد. گرمشدن بیش از حد در محل اتصال معمولاً بهصورت تدریجی اتفاق میافتد و در مراحل اولیه قابل مشاهده نیست، اما با گذشت زمان میتواند منجر به تخریب عایق، ایجاد جرقه، تخلیه جزئی، قطع مدار و حتی آتشسوزی شود. در شبکههای فشار متوسط که جریانهای بالا و تنشهای الکتریکی شدید وجود دارد، این موضوع اهمیت دوچندان پیدا میکند.
علاوه بر این، استفاده از لوگ نامناسب میتواند باعث کاهش استحکام مکانیکی اتصال نیز شود. در شرایطی مانند اتصال کوتاه، اضافهبار یا شوکهای حرارتی، محل اتصال باید توانایی تحمل نیروهای مکانیکی و حرارتی را داشته باشد. اگر لوگ با جنس هادی سازگار نباشد، احتمال شلشدن اتصال، ترکخوردگی، اکسید شدن یا جدا شدن کامل وجود دارد. این مشکلات نهتنها عملکرد شبکه را مختل میکنند، بلکه هزینههای تعمیرات و خاموشیهای ناخواسته را نیز افزایش میدهند.
به همین دلیل، انتخاب لوگ مناسب برای کابلهای مسی و آلومینیومی یکی از اصول اساسی در طراحی و اجرای پروژههای فشار متوسط است. رعایت این نکته ساده اما حیاتی میتواند عمر شبکه را افزایش دهد، از بروز خطاهای الکتریکی جلوگیری کند و عملکرد سیستم را در بلندمدت پایدار نگه دارد. مهندسان و پیمانکاران باید همواره به این موضوع توجه داشته باشند که کوچکترین بیدقتی در انتخاب لوگ میتواند پیامدهای بزرگی در عملکرد شبکه ایجاد کند و انتخاب صحیح آن یکی از پایههای اصلی یک اتصال استاندارد و قابل اعتماد است.
۴. سطح مقطع هادی
سطح مقطع کابل (مثلاً 95، 120، 240، 300 میلیمتر مربع) باید با سرکابل هماهنگ باشد.
چکلیست
در فرآیند انتخاب سرکابل برای کابلهای فشار متوسط، یکی از مهمترین مراحل، بررسی دقیق سطح مقطع هادی و اطمینان از سازگاری کامل آن با تجهیزات و لوازم جانبی مورد استفاده است. سطح مقطع کابل تعیینکننده ظرفیت جریاندهی، میزان تلفات، مقاومت الکتریکی و حتی رفتار حرارتی کابل در شرایط کاری مختلف است. به همین دلیل، سرکابل باید به گونهای انتخاب شود که بتواند سطح مقطع مورد نظر را بدون ایجاد محدودیت الکتریکی یا مکانیکی پشتیبانی کند. اگر سرکابل برای سطح مقطع کوچکتر یا بزرگتر طراحی شده باشد، اتصال بهدرستی انجام نمیشود و این موضوع میتواند باعث افزایش مقاومت، ایجاد نقاط داغ و کاهش عمر مفید کابل شود. بنابراین اولین گام در انتخاب سرکابل، بررسی دقیق محدوده سطح مقطع قابل پشتیبانی توسط کیت سرکابل و تطبیق آن با مشخصات کابل پروژه است.
پس از تعیین سطح مقطع مناسب، انتخاب لوگ یا سرکابللگ اهمیت بسیار زیادی پیدا میکند. لوگ در واقع رابط اصلی بین هادی کابل و تجهیزات انتهایی است و باید کاملاً با سطح مقطع و جنس هادی سازگار باشد. اگر لوگ برای سطح مقطع کوچکتر انتخاب شود، هادی بهدرستی در آن قرار نمیگیرد و اتصال مکانیکی ضعیف میشود. از طرف دیگر، اگر لوگ بزرگتر از حد لازم باشد، فرآیند پرس یا اتصال بهدرستی انجام نمیشود و احتمال شلشدن یا ایجاد مقاومت اضافی وجود دارد. انتخاب لوگ مناسب نهتنها از نظر الکتریکی اهمیت دارد، بلکه از نظر مکانیکی نیز نقش حیاتی ایفا میکند، زیرا محل اتصال باید در برابر نیروهای کششی، ارتعاشات، شوکهای حرارتی و جریانهای اتصال کوتاه مقاومت کافی داشته باشد.
در کنار انتخاب لوگ مناسب، نوع اتصال نیز یکی از عوامل تعیینکننده در کیفیت نهایی سرکابل است. اتصالها معمولاً به سه روش پرسی، پیچی یا لحیمی انجام میشوند و هر یک از این روشها مزایا و محدودیتهای خاص خود را دارند. اتصال پرسی یکی از رایجترین روشها در پروژههای فشار متوسط است، زیرا اتصال یکنواخت، مقاوم و کممقاومت ایجاد میکند. این روش نیازمند ابزارهای استاندارد و قالبهای مناسب است و اگر بهدرستی انجام شود، بهترین عملکرد الکتریکی و مکانیکی را ارائه میدهد. اتصال پیچی معمولاً در پروژههایی استفاده میشود که امکان استفاده از ابزارهای پرس وجود ندارد یا نیاز به نصب سریع و ساده است. در این روش پیچهای مخصوص با ایجاد فشار یکنواخت، هادی را در داخل لوگ محکم میکنند. با وجود این، اتصال پیچی در برابر ارتعاشات شدید یا جریانهای اتصال کوتاه ممکن است عملکرد ضعیفتری نسبت به اتصال پرسی داشته باشد. اتصال لحیمی نیز بیشتر در پروژههای خاص یا کابلهای با سطح مقطع کوچک استفاده میشود و نیازمند مهارت بالا و تجهیزات مناسب است. این روش اگرچه میتواند اتصال الکتریکی خوبی ایجاد کند، اما در کابلهای فشار متوسط به دلیل حساسیت حرارتی و احتمال آسیب به عایق، کمتر مورد استفاده قرار میگیرد.
در مجموع، بررسی دقیق سطح مقطع، انتخاب لوگ مناسب و تعیین روش اتصال صحیح سه عامل کلیدی در تضمین عملکرد مطمئن سرکابل هستند. هرگونه بیدقتی در این مراحل میتواند باعث افزایش مقاومت اتصال، گرمشدن بیش از حد، تخلیه جزئی، کاهش عمر کابل و حتی بروز خطاهای جدی در شبکه شود. به همین دلیل مهندسان و پیمانکاران باید با دقت کامل این موارد را بررسی کرده و از تجهیزات استاندارد و روشهای نصب صحیح استفاده کنند تا شبکه در بلندمدت پایدار، ایمن و قابل اعتماد باقی بماند.
۵. نوع عایق کابل (XLPE یا EPR)
سرکابلها برای انواع مختلف عایق طراحی میشوند.
XLPE
- رایجترین نوع کابل در شبکههای MV
- نیازمند سرکابل با کنترل میدان الکتریکی دقیق
EPR
- انعطافپذیرتر
- در محیطهای صنعتی خاص استفاده میشود
۶. نوع نصب: داخل سالن یا فضای باز
نوع محیطی که سرکابل در آن نصب میشود یکی از عوامل بسیار مهم و تعیینکننده در انتخاب نوع سرکابل برای پروژههای فشار متوسط است. شرایط محیطی میتواند بهطور مستقیم بر عملکرد الکتریکی، دوام مکانیکی، مقاومت عایقی و طول عمر سرکابل تأثیر بگذارد. به همین دلیل، مهندسان هنگام انتخاب سرکابل باید ابتدا مشخص کنند که نصب در محیط داخلی انجام میشود یا در فضای باز، زیرا هر یک از این دو محیط ویژگیها، محدودیتها و نیازهای خاص خود را دارند. سرکابلهایی که برای نصب در داخل سالن طراحی شدهاند معمولاً در محیطهایی استفاده میشوند که شرایط کنترلشدهتری دارند. این محیطها از نظر دما، رطوبت، گردوغبار و عوامل خورنده تحت کنترل هستند و به همین دلیل سرکابلهای داخلی نیاز به حفاظت مکانیکی و محیطی کمتری دارند. این نوع سرکابلها معمولاً ابعاد کوچکتر و طراحی جمعوجورتری دارند و به دلیل نبود عوامل مخرب محیطی، ساختار آنها سادهتر است. در محیطهای داخلی، تمرکز اصلی بر روی عملکرد الکتریکی، کنترل میدان و سهولت نصب است و نیازی به لایههای محافظتی سنگین وجود ندارد. به همین دلیل سرکابلهای Indoor در تابلوهای برق، پستهای داخلی، اتاقهای کنترل و محیطهای صنعتی سرپوشیده کاربرد گستردهای دارند.
در مقابل، سرکابلهایی که برای نصب در فضای باز طراحی میشوند باید بتوانند در برابر شرایط سخت محیطی مقاومت کنند. فضای باز معمولاً شامل عواملی مانند تابش مستقیم نور خورشید، اشعه فرابنفش، باران، رطوبت بالا، آلودگیهای صنعتی، گردوغبار، تغییرات شدید دما و حتی نفوذ جانوران کوچک است. این شرایط میتوانند بهطور جدی عملکرد سرکابل را تحت تأثیر قرار دهند و اگر سرکابل مناسب انتخاب نشود، احتمال بروز تخلیه جزئی، نشتی جریان، ترکخوردگی عایق و حتی شکست الکتریکی وجود دارد. به همین دلیل سرکابلهای Outdoor معمولاً دارای طراحی مقاومتر، لایههای محافظتی بیشتر و مواد عایقی با کیفیت بالاتر هستند. یکی از ویژگیهای مهم این سرکابلها وجود چترک یا شید است که نقش مهمی در جلوگیری از نشتی جریان در شرایط بارندگی و رطوبت دارد. این چترک با افزایش سطح خزشی و جلوگیری از تجمع رطوبت روی سطح عایق، از ایجاد مسیرهای ناخواسته جریان جلوگیری میکند.
سرکابلهای فضای باز معمولاً در پستهای توزیع، خطوط هوایی، ورودی ترانسفورماتورها، خروجی تابلوهای Outdoor و محیطهایی که کابل از زیرزمین وارد فضای باز میشود استفاده میشوند. این سرکابلها باید علاوه بر مقاومت الکتریکی، از نظر مکانیکی نیز توانایی تحمل ضربه، فشار، کشش و تغییرات حرارتی را داشته باشند. در بسیاری از پروژهها، سرکابلهای Outdoor در معرض آلودگیهای صنعتی، نمک در مناطق ساحلی، یا گردوغبار سنگین قرار میگیرند و به همین دلیل انتخاب مواد عایقی مناسب و طراحی استاندارد اهمیت بسیار زیادی دارد.
در مجموع، انتخاب بین سرکابل داخلی و فضای باز تنها یک انتخاب ساده نیست، بلکه تصمیمی کاملاً فنی و مبتنی بر شرایط محیطی، نوع پروژه، استانداردهای مورد نیاز و سطح حفاظت مورد انتظار است. اگر سرکابل داخلی در فضای باز استفاده شود، احتمال آسیبدیدگی سریع، تخلیه جزئی، نشتی جریان و کاهش عمر مفید کابل بسیار زیاد خواهد بود. از طرف دیگر، استفاده از سرکابل Outdoor در محیط داخلی معمولاً مشکلی ایجاد نمیکند، اما ممکن است از نظر اقتصادی بهصرفه نباشد و فضای بیشتری اشغال کند. بنابراین مهندسان باید با بررسی دقیق شرایط نصب، نوع مناسب سرکابل را انتخاب کنند تا شبکه در بلندمدت عملکردی پایدار، ایمن و قابل اعتماد داشته باشد.
۷. نوع سرکابل: حرارتی، سرد، رزینی
انتخاب نوع سرکابل یکی از مهمترین تصمیمات فنی در پروژههای فشار متوسط است و این انتخاب به عوامل مختلفی مانند شرایط محیطی، نوع کابل، سطح مهارت تیم نصب، استانداردهای پروژه و حتی محدودیتهای زمانی بستگی دارد. هر یک از انواع سرکابلهای حرارتی، سرد و رزینی ویژگیها، مزایا و محدودیتهای خاص خود را دارند و شناخت دقیق این تفاوتها میتواند از بروز خطاهای پرهزینه و کاهش عمر شبکه جلوگیری کند. سرکابل حرارتی یکی از رایجترین انواع سرکابلها در پروژههای فشار متوسط است و دلیل این محبوبیت، سادگی نسبی نصب، در دسترس بودن تجهیزات و قیمت مناسب آن است. این نوع سرکابل با استفاده از لولههای حرارتی ساخته میشود که پس از قرار گرفتن روی کابل، با اعمال حرارت توسط شعله یا هیتر مخصوص جمع میشوند و لایههای عایقی و نیمههادی را بهطور کامل روی کابل مینشانند. با وجود این، کیفیت نصب سرکابل حرارتی به شدت وابسته به مهارت نصاب و میزان حرارتدهی یکنواخت است. اگر حرارت بیش از حد یا کمتر از حد لازم باشد، ممکن است عایق آسیب ببیند، لایهها بهدرستی نچسبند یا نقاطی با تنش الکتریکی بالا ایجاد شود. به همین دلیل در پروژههایی که تیم نصب تجربه کافی دارد، سرکابل حرارتی گزینهای مناسب و اقتصادی محسوب میشود.
در مقابل، سرکابل سرد یا همان سرکابل Cold Shrink به دلیل ساختار پیشانبساطی خود، نصب بسیار سادهتر و سریعتری دارد. در این نوع سرکابل، قطعات عایقی و کنترلکننده میدان از قبل روی یک غلاف کشسان قرار گرفتهاند و هنگام نصب تنها کافی است غلاف نگهدارنده برداشته شود تا قطعات بهصورت خودکار روی کابل منقبض شوند و در جای خود قرار گیرند. این روش نیاز به هیچگونه حرارت یا شعله ندارد و همین ویژگی باعث میشود برای محیطهایی که استفاده از شعله خطرناک است، مانند فضاهای بسته، محیطهای دارای گازهای قابل اشتعال یا صنایع حساس، گزینهای بسیار مناسب باشد. علاوه بر این، سرکابل سرد به دلیل نصب یکنواخت و بدون دخالت حرارت، کیفیت نصب بسیار پایدار و قابل پیشبینیتری دارد. با وجود این، قیمت بالاتر و حساسیت بیشتر نسبت به شرایط نگهداری از جمله مواردی است که باید در انتخاب آن در نظر گرفته شود.
نوع دیگری از سرکابلها، سرکابل رزینی یا Cast Resin است که بیشتر در محیطهای صنعتی سنگین، محیطهای بسیار مرطوب یا مکانهایی که احتمال نفوذ آب زیاد است استفاده میشود. در این نوع سرکابل، پس از آمادهسازی کابل، قالب مخصوص روی آن قرار میگیرد و رزین عایقی داخل قالب ریخته میشود تا پس از خشک شدن، یک عایق سخت، مقاوم و کاملاً آببند ایجاد کند. این روش به دلیل ایجاد یک ساختار یکپارچه و بسیار مقاوم، برای محیطهایی که کابل در معرض رطوبت دائمی، آلودگیهای شیمیایی یا فشار مکانیکی قرار دارد بسیار مناسب است. با این حال، نصب سرکابل رزینی زمانبرتر است و نیاز به دقت بالا در مخلوطکردن و ریختن رزین دارد. اگر رزین بهدرستی مخلوط نشود یا حباب هوا در آن باقی بماند، ممکن است عملکرد عایقی دچار مشکل شود.
در مجموع، انتخاب بین سرکابل حرارتی، سرد یا رزینی باید بر اساس شرایط پروژه، سطح مهارت تیم نصب، محیط نصب، استانداردهای مورد نیاز و محدودیتهای زمانی انجام شود. سرکابل حرارتی برای پروژههای معمولی و تیمهای باتجربه گزینهای اقتصادی و قابل اعتماد است. سرکابل سرد برای محیطهای حساس و پروژههایی که نیاز به نصب سریع و بدون حرارت دارند انتخابی ایدهآل محسوب میشود. سرکابل رزینی نیز برای محیطهای صنعتی سخت و مکانهایی که نیاز به آببندی کامل وجود دارد بهترین عملکرد را ارائه میدهد. شناخت دقیق این تفاوتها به مهندسان کمک میکند تا بهترین گزینه را انتخاب کنند و از عملکرد پایدار و طولانیمدت شبکه اطمینان حاصل شود.
۸. شرایط محیطی و اقلیمی
در انتخاب سرکابل باید شرایط محیطی دقیق بررسی شود.
پارامترهای مهم
- دما
- رطوبت
- آلودگی محیطی
- تابش UV
- وجود مواد شیمیایی
- احتمال نفوذ آب
۹. استانداردهای لازم
سرکابل باید دارای استانداردهای معتبر باشد:
استانداردهای رایج
- IEC 60502-4
- IEEE 48
- CENELEC HD 629
- استاندارد ملی ایران (ISIRI)
۱۰. برند و کیفیت ساخت
انتخاب برند معتبر باعث افزایش عمر شبکه و کاهش هزینههای تعمیرات میشود.
برندهای معتبر جهانی
- Raychem (TE)
- Nexans
- 3M
- Pfisterer
برندهای معتبر ایرانی
- البرز الکتریک نور
- پارس کابل
- مسین
- سیمکو
۱۱. بررسی لوازم جانبی مورد نیاز
در فرآیند نصب سرکابلهای فشار متوسط، یکی از مهمترین موضوعاتی که باید با دقت مورد توجه قرار گیرد، بررسی کامل لوازم جانبی موجود در کیت سرکابل است. یک سرکابل استاندارد تنها شامل قطعه اصلی عایقی نیست، بلکه مجموعهای از تجهیزات و مواد کمکی را در بر میگیرد که هر یک نقش بسیار مهمی در عملکرد نهایی اتصال ایفا میکنند. اگر هر یک از این اجزا ناقص باشد یا بهدرستی انتخاب نشود، کیفیت اتصال کاهش مییابد و احتمال بروز مشکلاتی مانند تخلیه جزئی، گرمشدن بیش از حد، نشتی جریان یا کاهش عمر مفید کابل افزایش پیدا میکند. به همین دلیل، پیش از نصب سرکابل، باید تمام اجزای کیت بهصورت دقیق بررسی شوند تا از کامل بودن آنها اطمینان حاصل شود.
یکی از مهمترین اجزای سرکابل، لوگ یا سرکابللگ است که وظیفه اتصال مکانیکی و الکتریکی هادی کابل به تجهیزات انتهایی را بر عهده دارد. انتخاب لوگ مناسب از نظر جنس، سطح مقطع و نوع اتصال اهمیت بسیار زیادی دارد، زیرا کوچکترین خطا در این بخش میتواند باعث افزایش مقاومت الکتریکی و ایجاد نقاط داغ شود. علاوه بر لوگ، وجود نوار نیمههادی نیز ضروری است. این نوار برای بازسازی لایه نیمههادی کابل در محل اتصال استفاده میشود و نقش مهمی در یکنواختسازی میدان الکتریکی دارد. اگر این نوار بهدرستی نصب نشود یا کیفیت مناسبی نداشته باشد، میدان الکتریکی در محل اتصال دچار تمرکز میشود و احتمال تخلیه جزئی افزایش مییابد.
نوار عایق نیز یکی دیگر از اجزای مهم سرکابل است که برای ایجاد لایههای عایقی اضافی و تقویت ساختار عایق در محل اتصال استفاده میشود. این نوار معمولاً از مواد با استقامت دیالکتریک بالا ساخته میشود و باید بهصورت یکنواخت و بدون ایجاد حباب یا چینخوردگی روی کابل نصب شود. در کنار این نوارها، وجود قطعه کنترلکننده میدان الکتریکی اهمیت بسیار زیادی دارد. این قطعه که معمولاً از مواد نیمههادی یا پلیمرهای ویژه ساخته میشود، وظیفه دارد میدان الکتریکی را در محل اتصال بهصورت یکنواخت توزیع کند و از ایجاد نقاط پرتنش جلوگیری نماید. عملکرد صحیح این قطعه نقش کلیدی در جلوگیری از تخلیه جزئی و افزایش عمر مفید سرکابل دارد.
در سرکابلهایی که برای نصب در فضای باز طراحی شدهاند، وجود چترک یا شید یکی از اجزای ضروری است. این قطعه با افزایش سطح خزشی و جلوگیری از تجمع رطوبت روی سطح عایق، از نشتی جریان در شرایط بارندگی یا رطوبت بالا جلوگیری میکند. چترک معمولاً از مواد مقاوم در برابر اشعه فرابنفش و شرایط محیطی سخت ساخته میشود و نقش مهمی در پایداری عملکرد سرکابل Outdoor دارد. علاوه بر این، گریس سیلیکونی نیز یکی از مواد کمکی مهم در کیت سرکابل است. این گریس برای روانسازی سطح کابل، جلوگیری از آسیبدیدگی عایق هنگام نصب و بهبود چسبندگی لایههای عایقی استفاده میشود. استفاده صحیح از گریس سیلیکونی باعث میشود نصب سرکابل با دقت و کیفیت بیشتری انجام شود.
در نهایت، یک کیت سرکابل کامل باید شامل تمامی ابزارها و قطعات مورد نیاز برای نصب باشد تا نصاب بتواند بدون نیاز به تجهیزات اضافی، فرآیند نصب را بهصورت استاندارد و کامل انجام دهد. وجود دستورالعمل نصب، قطعات کمکی، نوارهای مخصوص، لولههای حرارتی یا سردشونده و سایر اجزا در کیت سرکابل اهمیت زیادی دارد. هرگونه نقص در این مجموعه میتواند فرآیند نصب را دشوار کند یا باعث کاهش کیفیت اتصال شود. به همین دلیل، پیش از شروع نصب، بررسی کامل کیت سرکابل و اطمینان از وجود تمامی لوازم جانبی ضروری، یکی از مراحل حیاتی در اجرای پروژههای فشار متوسط است و نقش مهمی در عملکرد بلندمدت و پایدار شبکه ایفا میکند.
۱۲. مهارت تیم نصب
در فرآیند نصب سرکابلهای فشار متوسط، حتی اگر بهترین و باکیفیتترین سرکابلها انتخاب شده باشند، باز هم کیفیت نهایی اتصال بهطور مستقیم به مهارت و تجربه تیم نصب وابسته است. سرکابلها مجموعهای از قطعات حساس، لایههای عایقی، کنترلکنندههای میدان و اجزای نیمههادی هستند که هر یک باید با دقت و ترتیب صحیح نصب شوند. کوچکترین خطا در برش کابل، آمادهسازی لایهها، نصب لوگ، اعمال عایق یا کنترل میدان میتواند باعث ایجاد نقاط پرتنش، تخلیه جزئی، گرمشدن بیش از حد یا حتی شکست کامل الکتریکی شود. به همین دلیل، آموزش صحیح نصب سرکابل توسط شرکت سازنده اهمیت بسیار زیادی دارد. شرکتهای معتبر معمولاً دستورالعملهای دقیق، فیلمهای آموزشی و دورههای تخصصی ارائه میدهند تا نصابها بتوانند با روشهای استاندارد و اصولی کار کنند. نصابی که آموزش ندیده باشد ممکن است در ظاهر سرکابل را نصب کند، اما در واقعیت اتصال ایجادشده از نظر الکتریکی و مکانیکی پایدار نباشد.
علاوه بر آموزش، استفاده از ابزارهای استاندارد نیز نقش مهمی در کیفیت نصب دارد. ابزارهایی مانند کاتر مخصوص کابل، ابزارهای لایهبرداری نیمههادی، دستگاه پرس هیدرولیک، قالبهای استاندارد لوگ، هیترهای کنترلشده و تجهیزات اندازهگیری باید مطابق استانداردهای بینالمللی باشند. استفاده از ابزارهای غیراستاندارد یا فرسوده میتواند باعث آسیبدیدگی عایق، ایجاد خراش روی لایه نیمههادی، پرس نامناسب لوگ یا نصب نادرست قطعات شود. برای مثال، اگر لوگ با دستگاه پرس استاندارد و قالب مناسب نصب نشود، اتصال مکانیکی ضعیف میشود و این موضوع در جریانهای بالا یا شرایط اتصال کوتاه میتواند منجر به جدا شدن هادی یا ایجاد نقاط داغ شود. بنابراین ابزار مناسب به اندازه مهارت نصاب اهمیت دارد و هر دو باید در کنار هم رعایت شوند تا اتصال نهایی قابل اعتماد باشد.
پس از پایان نصب، انجام تستهای استاندارد یکی از مراحل حیاتی برای اطمینان از صحت عملکرد سرکابل است. تستهایی مانند VLF و PD از جمله مهمترین آزمایشهایی هستند که در پروژههای فشار متوسط انجام میشوند. تست VLF یا ولتاژ بسیار پایین فرکانس، برای بررسی استقامت عایقی کابل و سرکابل استفاده میشود و میتواند مشکلات پنهان در لایههای عایقی را آشکار کند. تست PD یا تخلیه جزئی نیز یکی از دقیقترین روشها برای تشخیص نقاط پرتنش، حفرههای عایقی، نقص در کنترل میدان یا ایرادات ناشی از نصب است. اگر در این تستها تخلیه جزئی مشاهده شود، نشاندهنده وجود نقص در نصب یا کیفیت سرکابل است و باید قبل از بهرهبرداری اصلاح شود. انجام این تستها نهتنها از بروز خطاهای آینده جلوگیری میکند، بلکه باعث افزایش عمر مفید کابل و کاهش هزینههای تعمیرات میشود.
در مجموع، نصب سرکابل یک فرآیند کاملاً تخصصی است که نیازمند آموزش دقیق، ابزارهای استاندارد و تستهای معتبر است. حتی بهترین سرکابلها نیز اگر توسط افراد غیرمتخصص نصب شوند، عملکرد مطلوبی نخواهند داشت و ممکن است باعث بروز مشکلات جدی در شبکه شوند. رعایت این اصول ساده اما حیاتی، تضمینکننده عملکرد پایدار، ایمن و بلندمدت شبکه فشار متوسط خواهد بود.
۱۳. تستهای پس از نصب
توضیح کامل و گسترده درباره اهمیت تستهای پس از نصب سرکابل و نقش آنها در اطمینان از عملکرد صحیح شبکه
پس از نصب سرکابل در پروژههای فشار متوسط، انجام تستهای تخصصی یکی از مهمترین مراحل برای اطمینان از عملکرد صحیح و ایمن اتصال است. حتی اگر نصب سرکابل با دقت کامل انجام شده باشد و تمامی استانداردها رعایت شده باشند، باز هم احتمال وجود نقصهای پنهان در لایههای عایقی، محل اتصال لوگ، کنترل میدان الکتریکی یا ساختار نیمههادی وجود دارد. این نقصها ممکن است در مراحل اولیه قابل مشاهده نباشند، اما در طول زمان و تحت تأثیر تنشهای الکتریکی و حرارتی میتوانند به تخلیه جزئی، گرمشدن بیش از حد، نشتی جریان یا حتی شکست کامل الکتریکی منجر شوند. به همین دلیل، تستهای پس از نصب نقش حیاتی در شناسایی این مشکلات پنهان دارند و انجام آنها پیش از بهرهبرداری از شبکه یک الزام فنی و استاندارد محسوب میشود.
یکی از مهمترین تستهایی که پس از نصب سرکابل انجام میشود، تست ولتاژ بسیار پایین یا VLF است. این تست با اعمال ولتاژ متناوب با فرکانس بسیار پایین به کابل و سرکابل انجام میشود و هدف آن بررسی استقامت عایقی و توانایی تحمل تنشهای الکتریکی است. تست VLF میتواند نقصهای عایقی، ضعف در لایههای نیمههادی، مشکلات ناشی از نصب نادرست یا آسیبهای احتمالی در طول فرآیند آمادهسازی کابل را آشکار کند. این تست به دلیل ماهیت غیرمخرب خود، یکی از بهترین روشها برای ارزیابی سلامت کابل و سرکابل پیش از بهرهبرداری است و در بسیاری از استانداردهای بینالمللی توصیه شده است.
تست تخلیه جزئی یا PD نیز یکی از دقیقترین و حساسترین تستهایی است که برای بررسی کیفیت نصب سرکابل انجام میشود. تخلیه جزئی معمولاً در نقاطی رخ میدهد که میدان الکتریکی بهصورت غیر یکنواخت توزیع شده باشد، مانند محلهای برش نامناسب، حفرههای کوچک در عایق، نوارهای نیمههادی نصبشده بهصورت ناصاف یا نقص در کنترلکننده میدان. تست PD با اندازهگیری این تخلیههای کوچک، امکان شناسایی نقاط پرتنش را فراهم میکند و به مهندسان اجازه میدهد پیش از بهرهبرداری، مشکلات احتمالی را اصلاح کنند. اگر تخلیه جزئی در مراحل اولیه شناسایی نشود، به مرور زمان باعث تخریب عایق و شکست الکتریکی میشود، بنابراین انجام این تست اهمیت بسیار زیادی دارد.
تست مقاومت اتصال نیز یکی از تستهای ضروری پس از نصب سرکابل است. این تست برای بررسی کیفیت اتصال مکانیکی و الکتریکی لوگ به هادی انجام میشود. اگر لوگ بهدرستی پرس نشده باشد یا سطح تماس کافی ایجاد نشده باشد، مقاومت اتصال افزایش مییابد و این موضوع باعث تولید گرمای اضافی در محل اتصال میشود. گرمشدن بیش از حد در طول زمان میتواند باعث اکسید شدن هادی، شلشدن اتصال، تخریب عایق و حتی آتشسوزی شود. تست مقاومت اتصال با اندازهگیری دقیق مقاومت الکتریکی، کیفیت اتصال را ارزیابی میکند و اطمینان میدهد که لوگ بهصورت استاندارد نصب شده است.
در برخی پروژهها، تست حرارتی نیز انجام میشود تا رفتار سرکابل در شرایط بارگذاری واقعی بررسی شود. در این تست، کابل تحت جریان بالا قرار میگیرد و دمای محل اتصال، عایق و لایههای مختلف سرکابل اندازهگیری میشود. این تست بهویژه در پروژههایی که کابل در محیطهای گرم، مسیرهای طولانی یا شرایط بارگذاری سنگین نصب شده است اهمیت دارد. تست حرارتی میتواند مشکلاتی مانند ضعف در پرس لوگ، نقص در عایقکاری یا عدم یکنواختی در نصب را آشکار کند.
در مجموع، انجام تستهای پس از نصب یک مرحله حیاتی در تضمین عملکرد صحیح سرکابل است. این تستها نهتنها از بروز خطاهای آینده جلوگیری میکنند، بلکه باعث افزایش عمر مفید کابل، کاهش هزینههای تعمیرات و افزایش پایداری شبکه میشوند. مهندسان و پیمانکاران باید همواره این تستها را بهعنوان بخشی جداییناپذیر از فرآیند نصب در نظر بگیرند تا شبکه در بلندمدت عملکردی ایمن، پایدار و قابل اعتماد داشته باشد.
۱۴. چکلیست نهایی انتخاب سرکابل
در این بخش یک چکلیست خلاصه و کاربردی ارائه میشود:
چکلیست
- [ ] ولتاژ نامی کابل
- [ ] نوع کابل (تککور / سهکور)
- [ ] جنس هادی (مس / آلومینیوم)
- [ ] سطح مقطع
- [ ] نوع عایق (XLPE / EPR)
- [ ] Indoor یا Outdoor
- [ ] نوع سرکابل (حرارتی / سرد / رزینی)
- [ ] شرایط محیطی
- [ ] استانداردهای لازم
- [ ] برند معتبر
- [ ] لوازم جانبی کامل
- [ ] مهارت تیم نصب
- [ ] تستهای پس از نصب
جمعبندی
انتخاب سرکابل مناسب برای پروژههای فشار متوسط یک فرآیند ساده نیست و نیازمند بررسی دقیق پارامترهای فنی، محیطی و اجرایی است. استفاده از چکلیست ارائهشده در این مقاله میتواند ریسک خطا را به حداقل رسانده و عمر شبکه را افزایش دهد.
