از دیتاشیت تا اجرا؛ مسیر درست انتخاب تجهیزات کابل
مقدمه
انتخاب تجهیزات کابل در پروژههای صنعتی، ساختمانی و زیرساختی تنها یک تصمیم خرید نیست؛ یک فرآیند مهندسی است که مستقیماً بر ایمنی، دوام، قابلیت نگهداری و هزینههای بلندمدت تأثیر میگذارد. بسیاری از مشکلاتی که در فاز بهرهبرداری مشاهده میشود—از نویز الکتریکی و افت ولتاژ گرفته تا خرابی زودهنگام کابلها—ریشه در انتخاب نادرست تجهیزات دارد. این انتخاب نادرست معمولاً از دو نقطه ضعف ناشی میشود: ۱) عدم مطالعه دقیق دیتاشیتها ۲) تصمیمگیری بدون توجه به شرایط واقعی اجرا
این مقاله یک مسیر کامل، مرحلهبهمرحله و کاربردی ارائه میدهد تا از دیتاشیت تا اجرا، بهترین انتخاب تجهیزات کابل انجام شود. این مسیر برای مهندسان برق، طراحان سیستمهای کنترلی، تکنسینهای نصب، و مدیران پروژه طراحی شده است.
اهمیت دیتاشیت در انتخاب تجهیزات کابل
دیتاشیت چیست و چرا نقطه شروع است؟
دیتاشیت در هر پروژهی صنعتی یا ساختمانی، نقطهی شروع یک انتخاب مهندسی دقیق است. این سند رسمی که توسط تولیدکننده منتشر میشود، تنها منبعی است که مشخصات واقعی، قابل اندازهگیری و قابل استناد محصول را ارائه میدهد. برخلاف بروشورها، کاتالوگهای تبلیغاتی یا توضیحات فروش که معمولاً بر ویژگیهای جذاب و بازاریابی تمرکز دارند، دیتاشیت یک سند فنی است که بر پایه استانداردهای معتبر تدوین شده و اطلاعات آن برای طراحی، محاسبه، مقایسه و تصمیمگیری نهایی ضروری است. در انتخاب تجهیزات کابل، اهمیت دیتاشیت زمانی بیشتر مشخص میشود که بدانیم بسیاری از مشکلات رایج در فاز بهرهبرداری، مانند گرمشدن بیش از حد کابل، افت ولتاژ، نویز الکتریکی، کاهش عمر مفید، یا حتی خرابی کامل سیستم، نتیجهی انتخاب تجهیزاتی است که با شرایط واقعی پروژه سازگار نبودهاند. این ناسازگاری معمولاً از نادیدهگرفتن اطلاعات حیاتی دیتاشیت ناشی میشود.
دیتاشیت مشخصات دقیق جریان و ولتاژ قابل تحمل کابل را ارائه میدهد و این اطلاعات پایهی محاسبات مهندسی هستند. ظرفیت جریان در شرایط استاندارد ممکن است مناسب به نظر برسد، اما در پروژههای واقعی، عوامل متعددی مانند دمای محیط، تعداد کابلهای کنار هم، نوع نصب، تهویه و حتی جنس سینی کابل میتوانند ظرفیت واقعی را تغییر دهند. بدون مراجعه به دیتاشیت و بدون اعمال ضرایب اصلاحی، انتخاب کابل تنها یک حدس است و نه یک تصمیم مهندسی. علاوه بر ظرفیت جریان، دیتاشیت اطلاعات مربوط به شرایط محیطی قابل تحمل را نیز مشخص میکند. برای مثال، کابلهایی که در محیطهای صنعتی با وجود مواد شیمیایی، رطوبت بالا، تابش مستقیم خورشید، لرزش شدید یا خطرات مکانیکی نصب میشوند، باید دارای عایق و روکش مناسب باشند. دیتاشیت دقیقاً مشخص میکند که کابل در چه بازه دمایی، چه میزان رطوبت، چه نوع مواد خورنده و چه سطحی از فشار مکانیکی میتواند عملکرد ایمن و پایدار داشته باشد.
یکی دیگر از جنبههای مهم دیتاشیت، ارائه استانداردهای ساخت و تست است. کابلهایی که مطابق استانداردهای بینالمللی مانند IEC، BS، VDE یا UL تولید شدهاند، رفتار قابل پیشبینیتری دارند و در شرایط سخت، عملکرد مطمئنتری ارائه میدهند. دیتاشیت با ذکر این استانداردها، به مهندس اطمینان میدهد که محصول از نظر کیفیت ساخت، ایمنی الکتریکی، مقاومت حرارتی و دوام مکانیکی در سطح قابل قبولی قرار دارد. این موضوع بهویژه در پروژههایی که حساسیت بالایی دارند—مانند صنایع نفت و گاز، پتروشیمی، نیروگاهها یا سیستمهای ایمنی—اهمیت دوچندان پیدا میکند.
دیتاشیت همچنین محدودیتها و هشدارهای کاربردی را بیان میکند؛ اطلاعاتی که معمولاً در هیچ منبع دیگری پیدا نمیشود. برای مثال، ممکن است یک کابل از نظر جریان و ولتاژ مناسب باشد، اما برای نصب در محیطهای دارای جوندگان، محیطهای انفجاری، مسیرهای دارای خمهای تند یا فضاهای بسیار محدود مناسب نباشد. یا ممکن است کابل از نظر الکتریکی مناسب باشد، اما شیلد آن برای محیطهای پرنویز کافی نباشد. این هشدارها در دیتاشیت بهصورت دقیق و شفاف ذکر میشوند و نادیدهگرفتن آنها میتواند باعث بروز مشکلات جدی در آینده شود.
بهطور کلی، دیتاشیت نهتنها یک سند اطلاعاتی، بلکه یک ابزار تصمیمگیری است. این سند به مهندس کمک میکند تا انتخابی انجام دهد که با نیازهای واقعی پروژه، شرایط محیطی، استانداردهای ایمنی و الزامات عملکردی کاملاً هماهنگ باشد. هر پروژهای که انتخاب تجهیزات کابل را بدون مطالعه دقیق دیتاشیت انجام دهد، در واقع ریسکهای پنهانی را وارد سیستم میکند که ممکن است در کوتاهمدت قابل مشاهده نباشند، اما در بلندمدت هزینههای سنگینی به پروژه تحمیل کنند. بنابراین، دیتاشیت نقطه شروع انتخاب تجهیزات کابل است، زیرا تنها منبعی است که تصویری واقعی، دقیق و قابل اعتماد از تواناییها و محدودیتهای محصول ارائه میدهد و پایهای محکم برای طراحی و اجرای صحیح فراهم میکند.
اشتباه رایج: انتخاب بر اساس نام برند
بسیاری از پروژهها تنها بر اساس برند تصمیم میگیرند، در حالی که دو محصول از دو برند مختلف ممکن است استانداردهای متفاوتی داشته باشند. دیتاشیت تنها مرجع معتبر برای مقایسه است.
تحلیل نیازهای پروژه
۱. نوع سیستم و کاربرد
تحلیل نیازهای پروژه نخستین گام در انتخاب صحیح تجهیزات کابل است و این مرحله تعیین میکند که در ادامه چه نوع کابل، چه نوع تجهیزات جانبی و چه استانداردهایی باید مدنظر قرار گیرد. پیش از آنکه حتی به دیتاشیت مراجعه کنیم، باید بدانیم سیستم موردنظر چه ماهیتی دارد و کابل قرار است چه نقشی در آن ایفا کند. نوع سیستم و کاربرد، نقطه شروع این تحلیل است. کابلهایی که برای انتقال قدرت استفاده میشوند، معمولاً باید توان عبور جریان بالا را داشته باشند و در برابر حرارت، تنش مکانیکی و شرایط سخت محیطی مقاوم باشند. در مقابل، کابلهای سیگنالدهی و ابزار دقیق نیازمند دقت بالا، مقاومت در برابر نویز الکتریکی و ثبات عملکرد در طولانیمدت هستند. کابلهای شبکه و دیتا نیز باید پهنای باند مناسب، سرعت انتقال بالا و پایداری سیگنال را تضمین کنند. در سیستمهای ایمنی و اعلام حریق، اولویت اصلی پایداری عملکرد در شرایط بحرانی، مقاومت در برابر شعله و تولید کم دود و گازهای سمی است. در محیطهای پرنویز یا حساس، انتخاب کابلهایی با شیلد مناسب و تجهیزات جانبی سازگار اهمیت ویژهای دارد. هر کاربرد ویژگیهای خاص خود را دارد و این ویژگیها مستقیماً بر نوع کابل، نوع شیلد، جنس عایق، نوع روکش و تجهیزات جانبی موردنیاز تأثیر میگذارند.
۲. شرایط محیطی
پس از تعیین نوع کاربرد، شناخت شرایط محیطی پروژه اهمیت پیدا میکند. شرایط محیطی یکی از مهمترین عوامل تعیینکننده در انتخاب تجهیزات کابل است، زیرا کابلها در محیطهای مختلف رفتار متفاوتی دارند. دمای محیط میتواند ظرفیت جریان کابل را تغییر دهد و در دماهای بالا، کابلهایی که در ظاهر مناسب به نظر میرسند، ممکن است دچار افت عملکرد یا حتی آسیب شوند. رطوبت بالا میتواند باعث نفوذ آب به کابلهای نامناسب شود و در طولانیمدت موجب خوردگی هادی یا تخریب عایق گردد. وجود مواد شیمیایی، روغنها، اسیدها یا گازهای خورنده نیز میتواند روکش کابل را تخریب کند، مگر اینکه روکش از جنس مقاوم مانند LSZH یا PUR انتخاب شده باشد. تابش مستقیم نور خورشید و اشعه UV نیز در فضای باز میتواند باعث ترکخوردگی و خشکشدن روکش کابلهای نامناسب شود. لرزشهای شدید در محیطهای صنعتی، بهویژه در کنار ماشینآلات سنگین، میتواند به کابلهایی که انعطافپذیری کافی ندارند آسیب وارد کند. وجود جوندگان در برخی محیطها نیز خطر جدی برای کابلهای معمولی ایجاد میکند و در چنین شرایطی باید از کابلهایی با روکش مقاوم یا محافظ مکانیکی استفاده شود. در محیطهای انفجاری یا ATEX، انتخاب کابل و تجهیزات جانبی باید مطابق استانداردهای ضدانفجار باشد، زیرا کوچکترین خطا میتواند خطرات جدی ایجاد کند. بدون شناخت دقیق محیط، حتی بهترین کابلها نیز نمیتوانند عملکرد مطلوبی ارائه دهند و در نتیجه هزینههای تعمیرات و توقف سیستم افزایش مییابد.
۳. مسیر کابلکشی

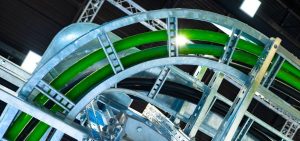

تصویری از مسیر درست کابل کشی
عامل مهم دیگری که باید در تحلیل نیازهای پروژه بررسی شود، مسیر کابلکشی است. مسیر کابلکشی تعیین میکند که چه تجهیزاتی برای نصب ایمن و استاندارد کابل لازم است. اگر مسیر کابلکشی طولانی باشد یا از بخشهای مختلف یک سایت صنعتی عبور کند، ممکن است نیاز به استفاده از سینی کابل، نردبان کابل یا داکت باشد تا کابلها در برابر فشار مکانیکی، ضربه یا آسیبهای احتمالی محافظت شوند. در نقاط ورودی و خروجی تابلوها، گلند مناسب باید انتخاب شود تا هم از ورود گردوغبار و رطوبت جلوگیری کند و هم کابل بهصورت ایمن مهار شود. در بخشهایی که نیاز به اتصال کابلها به تجهیزات وجود دارد، کانکتورهای صنعتی با درجه حفاظت مناسب باید انتخاب شوند تا اتصال مطمئن و پایدار برقرار شود. بستها و نگهدارندهها نیز نقش مهمی در جلوگیری از لهشدگی، کشیدگی یا جابهجایی کابل دارند و انتخاب نوع مناسب آنها بر اساس قطر و وزن کابل ضروری است. در مسیرهایی که احتمال ضربه، فشار یا آسیب مکانیکی وجود دارد، استفاده از محافظهای مکانیکی مانند لولههای فلزی یا پلیاتیلن سنگین میتواند از کابل در برابر خطرات احتمالی محافظت کند.
مطالعه دقیق دیتاشیت کابل
مطالعه دقیق دیتاشیت کابل یکی از مهمترین مراحل انتخاب تجهیزات مناسب برای هر پروژه است، زیرا دیتاشیت تنها منبع رسمی و قابل اعتماد برای شناخت ویژگیهای واقعی کابل محسوب میشود. بسیاری از مشکلاتی که در فاز بهرهبرداری مشاهده میشود، مانند گرمشدن بیش از حد، افت ولتاژ، نویز الکتریکی، یا کاهش عمر مفید کابل، نتیجه انتخاب محصولاتی است که مشخصات آنها با شرایط واقعی پروژه همخوانی نداشته است. دیتاشیت با ارائه اطلاعات دقیق درباره ساختار، ظرفیت جریان، افت ولتاژ و استانداردهای ساخت، به مهندس کمک میکند تا انتخابی آگاهانه و مبتنی بر داده انجام دهد. در این مرحله، هدف تنها خواندن دیتاشیت نیست، بلکه تحلیل و تطبیق اطلاعات آن با نیازهای پروژه است.
۱. ساختار کابل
نخستین بخش دیتاشیت که باید با دقت بررسی شود، ساختار کابل است. ساختار کابل تعیینکننده رفتار آن در شرایط مختلف است و شامل جنس هادی، کلاس انعطافپذیری، نوع عایق، نوع روکش، نوع شیلد و نوع زره میشود. جنس هادی معمولاً مس یا آلومینیوم است و انتخاب بین این دو به ظرفیت جریان، وزن، هزینه و شرایط نصب بستگی دارد. مس رسانایی بالاتری دارد و برای کاربردهای حساس مناسبتر است، در حالی که آلومینیوم سبکتر و اقتصادیتر است و در پروژههای بزرگ و طولانی کاربرد بیشتری دارد. کلاس انعطافپذیری نیز اهمیت زیادی دارد؛ کابلهای کلاس ۲ برای نصبهای ثابت مناسب هستند، در حالی که کابلهای کلاس ۵ انعطافپذیری بیشتری دارند و برای مسیرهای پیچیده یا تجهیزاتی که حرکت دارند انتخاب میشوند.
نوع عایق نیز نقش مهمی در عملکرد کابل دارد. عایقهایی مانند PVC برای کاربردهای عمومی مناسباند، اما در دماهای بالا یا محیطهای صنعتی سنگین عملکرد مطلوبی ندارند. عایق XLPE تحمل حرارتی بالاتری دارد و برای کابلهای قدرت انتخاب رایجتری است. عایقهایی مانند PE یا EPR نیز در شرایط خاص مانند رطوبت بالا یا محیطهای شیمیایی استفاده میشوند. روکش کابل نیز باید با شرایط محیطی سازگار باشد. روکش PVC اقتصادی و رایج است، اما در برابر UV یا مواد شیمیایی مقاومت محدودی دارد. روکش LSZH در محیطهای بسته و حساس به دود و گازهای سمی استفاده میشود، در حالی که روکش PUR مقاومت بسیار بالایی در برابر سایش، روغن و ضربه دارد.
شیلد کابل نیز یکی از مهمترین بخشهای ساختار آن است، بهویژه در محیطهایی که نویز الکتریکی زیاد است. شیلد میتواند از نوع فویلی، بافتی یا ترکیبی باشد و هر نوع آن برای شرایط خاصی مناسب است. کابلهای ابزار دقیق و شبکه معمولاً نیازمند شیلد قوی هستند تا سیگنالها دچار اختلال نشوند. در نهایت، زره کابل برای محافظت مکانیکی استفاده میشود. زرههایی مانند SWA، AWA یا STA هرکدام ویژگیهای متفاوتی دارند و انتخاب آنها به میزان فشار، ضربه یا خطرات مکانیکی مسیر کابل بستگی دارد. بررسی دقیق ساختار کابل در دیتاشیت کمک میکند تا محصولی انتخاب شود که با شرایط واقعی پروژه سازگار باشد و در طولانیمدت عملکرد پایدار ارائه دهد.
۲. ظرفیت جریان
یکی از مهمترین اطلاعاتی که در دیتاشیت ارائه میشود، ظرفیت جریان کابل است. ظرفیت جریان معمولاً در شرایط استاندارد و آزمایشگاهی بیان میشود، اما در پروژههای واقعی شرایط نصب میتواند این مقدار را بهطور قابل توجهی تغییر دهد. دمای محیط یکی از عوامل اصلی است؛ هرچه دما بالاتر باشد، ظرفیت جریان کابل کاهش مییابد. تعداد کابلهایی که کنار هم نصب میشوند نیز تأثیر زیادی دارد، زیرا تجمع کابلها باعث افزایش دما و کاهش توانایی کابل در دفع حرارت میشود. نوع نصب نیز اهمیت دارد؛ کابلهایی که در زیرزمین دفن میشوند، رفتار حرارتی متفاوتی نسبت به کابلهای نصبشده در سینی یا مسیرهای هوایی دارند. تهویه محیط نیز میتواند ظرفیت جریان را افزایش یا کاهش دهد. بنابراین، مهندس باید ظرفیت جریان ارائهشده در دیتاشیت را با استفاده از ضرایب اصلاحی مناسب با شرایط واقعی پروژه تطبیق دهد. این مرحله برای جلوگیری از گرمشدن بیش از حد کابل و افزایش عمر مفید آن ضروری است.
۳. افت ولتاژ
در پروژههایی که طول مسیر کابل زیاد است، افت ولتاژ یکی از مهمترین معیارهای انتخاب کابل محسوب میشود. دیتاشیت مقدار مقاومت و راکتانس کابل را ارائه میدهد و این مقادیر برای محاسبه افت ولتاژ ضروری هستند. افت ولتاژ بیش از حد میتواند باعث کاهش عملکرد تجهیزات، ایجاد خطا در سیستمهای کنترلی و حتی آسیب به دستگاهها شود. بنابراین، مهندس باید با استفاده از اطلاعات دیتاشیت و محاسبات دقیق، اطمینان حاصل کند که افت ولتاژ در محدوده مجاز قرار دارد. این موضوع بهویژه در پروژههای صنعتی، خطوط انتقال طولانی و سیستمهای حساس اهمیت بیشتری دارد.
۴. استانداردها
یکی دیگر از بخشهای حیاتی دیتاشیت، استانداردهای ساخت و تست کابل است. کابلهایی که مطابق استانداردهای معتبر بینالمللی مانند IEC، BS، VDE، UL یا ISIRI تولید شدهاند، رفتار قابل پیشبینیتری دارند و کیفیت آنها تضمینشده است. استانداردها مشخص میکنند که کابل تحت چه شرایطی تست شده، چه میزان حرارت را تحمل میکند، چه نوع عایقی دارد و در برابر چه عواملی مقاوم است. انتخاب کابل بدون توجه به استانداردها میتواند ریسکهای جدی ایجاد کند، زیرا کابلهای غیراستاندارد ممکن است در شرایط واقعی عملکرد مطلوبی نداشته باشند. بررسی دقیق استانداردهای ذکرشده در دیتاشیت به مهندس اطمینان میدهد که محصول انتخابشده از نظر کیفیت، ایمنی و دوام در سطح قابل قبولی قرار دارد.
انتخاب تجهیزات جانبی کابل
انتخاب تجهیزات جانبی کابل به همان اندازه انتخاب خود کابل اهمیت دارد، زیرا حتی اگر بهترین کابل از نظر ساختار، استاندارد و ظرفیت جریان انتخاب شده باشد، استفاده از تجهیزات جانبی نامناسب میتواند عملکرد آن را بهطور کامل مختل کند. تجهیزات جانبی نقش محافظتی، مکانیکی، الکتریکی و ایمنی دارند و هماهنگی آنها با کابل و شرایط نصب، شرط اصلی یک سیستم پایدار و قابل اعتماد است. در بسیاری از پروژهها، مشکلاتی مانند نفوذ رطوبت به تابلو، قطعشدن کابل در اثر لرزش، آسیب مکانیکی در مسیرهای صنعتی، یا ایجاد نویز الکتریکی در سیستمهای حساس، نه به دلیل کیفیت پایین کابل، بلکه به دلیل انتخاب اشتباه تجهیزات جانبی رخ میدهد. بنابراین، مطالعه دقیق دیتاشیت تجهیزات جانبی و تطبیق آن با شرایط واقعی پروژه، یکی از مراحل حیاتی در فرآیند طراحی و اجرا است.
1. گلند (Cable Gland)
تصویری از کابل گلند
گلند یکی از مهمترین تجهیزات جانبی کابل است که وظیفه آن ایجاد اتصال ایمن و آببندی مناسب در ورودی و خروجی تابلوها، جعبه تقسیمها و تجهیزات صنعتی است. انتخاب گلند باید بر اساس قطر خارجی کابل انجام شود، زیرا کوچکترین اختلاف در اندازه میتواند باعث نشتی، ورود گردوغبار یا آسیب به روکش کابل شود. نوع رزوه نیز اهمیت زیادی دارد؛ رزوههای PG، NPT و Metric هرکدام برای استانداردهای خاصی طراحی شدهاند و باید با تجهیزات مقصد سازگار باشند. جنس گلند نیز باید با شرایط محیطی هماهنگ باشد. گلندهای برنجی برای محیطهای صنعتی عمومی مناسباند، گلندهای استیل در محیطهای خورنده یا با رطوبت بالا عملکرد بهتری دارند و گلندهای پلاستیکی برای کاربردهای سبک و اقتصادی استفاده میشوند. درجه حفاظت گلند نیز باید با سطح ایمنی موردنیاز پروژه هماهنگ باشد. در محیطهایی که احتمال نفوذ آب، گردوغبار یا فشار مکانیکی وجود دارد، گلندهایی با درجه حفاظت IP68 یا IP69K انتخاب میشوند. در محیطهای انفجاری یا ATEX نیز باید از گلندهای ضدانفجار با استانداردهای Ex d یا Ex e استفاده شود تا ایمنی سیستم تضمین گردد. انتخاب صحیح گلند نهتنها از کابل محافظت میکند، بلکه از تجهیزات الکتریکی نیز در برابر خطرات محیطی محافظت خواهد کرد.
۲. کانکتور
کانکتورهای صنعتی نقش مهمی در اتصال کابل به تجهیزات، سنسورها، موتورها و سیستمهای کنترلی دارند. انتخاب کانکتور باید بر اساس تحمل جریان و ولتاژ موردنیاز انجام شود، زیرا کانکتوری که ظرفیت کافی نداشته باشد، میتواند باعث گرمشدن، ایجاد جرقه یا قطعشدن اتصال شود. جنس بدنه کانکتور نیز اهمیت زیادی دارد؛ کانکتورهای فلزی مقاومت بالایی در برابر ضربه، لرزش و شرایط سخت صنعتی دارند، در حالی که کانکتورهای پلاستیکی برای کاربردهای سبکتر مناسباند. مقاومت در برابر لرزش یکی از ویژگیهای حیاتی کانکتورهای صنعتی است، زیرا در بسیاری از محیطها مانند خطوط تولید، ماشینآلات سنگین یا تجهیزات دوار، لرزش دائمی وجود دارد و کانکتور باید بتواند اتصال پایدار را حفظ کند. وجود یک قفل مکانیکی مطمئن نیز ضروری است تا اتصال در اثر کشش یا حرکت ناگهانی قطع نشود. استانداردهای حفاظتی کانکتور نیز باید بررسی شود تا اطمینان حاصل شود که محصول انتخابشده در برابر رطوبت، گردوغبار، مواد شیمیایی یا شرایط محیطی سخت مقاوم است. انتخاب کانکتور مناسب، نقش مهمی در پایداری سیستم و جلوگیری از خطاهای ناگهانی دارد.
۳. سینی و نردبان کابل
سینی و نردبان کابل یکی از اجزای اصلی سیستم کابلکشی هستند و انتخاب صحیح آنها تأثیر مستقیم بر ایمنی، دوام و نظم کابلها دارد. جنس سینی باید با شرایط محیطی سازگار باشد. سینیهای گالوانیزه برای محیطهای عمومی مناسباند، اما در محیطهای خورنده یا مرطوب، استفاده از سینیهای استیل یا آلومینیوم ضروری است. ضخامت سینی نیز باید بر اساس وزن کابلها و طول مسیر انتخاب شود، زیرا سینیهای نازک در مسیرهای طولانی یا تحت بار زیاد دچار خمیدگی یا شکست میشوند. ظرفیت بار سینی باید با تعداد و وزن کابلها هماهنگ باشد تا از فشار بیش از حد جلوگیری شود. نوع پوشش نیز اهمیت دارد؛ پوششهای ضدزنگ یا مقاوم در برابر UV برای محیطهای بیرونی ضروری هستند. شرایط محیطی مانند دما، رطوبت، مواد شیمیایی یا لرزش نیز باید در انتخاب سینی در نظر گرفته شود. انتخاب صحیح سینی و نردبان کابل باعث میشود کابلها در مسیر خود بهصورت منظم، ایمن و بدون فشار مکانیکی قرار گیرند و در نتیجه عمر مفید آنها افزایش یابد.
۴. بست و نگهدارنده
بستها و نگهدارندهها نقش مهمی در تثبیت کابلها در مسیر دارند و انتخاب نامناسب آنها میتواند باعث لهشدگی کابل، افزایش حرارت، آسیب به روکش یا کاهش عمر مفید کابل شود. بستها باید بر اساس قطر کابل انتخاب شوند تا نه بیش از حد سفت باشند و نه بیش از حد شل. وزن کابل نیز باید در انتخاب نوع بست در نظر گرفته شود، زیرا بستهای ضعیف نمیتوانند وزن کابلهای سنگین را تحمل کنند و ممکن است در طول زمان شل شوند یا بشکنند. دیتاشیت بستها معمولاً اطلاعات دقیقی درباره مقاومت مکانیکی، تحمل دما، جنس و شرایط مناسب نصب ارائه میدهد و مطالعه آن برای انتخاب صحیح ضروری است. در محیطهای صنعتی یا پرلرزش، استفاده از بستهای مقاوم و باکیفیت اهمیت بیشتری دارد، زیرا بستهای ضعیف در چنین محیطهایی بهسرعت آسیب میبینند و باعث جابهجایی یا افتادن کابل میشوند. انتخاب صحیح بست و نگهدارنده، یکی از سادهترین اما حیاتیترین بخشهای طراحی سیستم کابلکشی است.
تطبیق دیتاشیت با شرایط واقعی اجرا
۱. بررسی محدودیتهای نصب
یکی از نخستین اقدامها در این مرحله، بررسی محدودیتهای نصب است. دیتاشیت معمولاً فرض میکند کابل در شرایط ایدهآل نصب میشود، اما در عمل ممکن است فضای موجود برای کابلکشی بسیار محدود باشد. مسیرهای پیچیده، خمهای تند، عبور از کانالهای باریک یا وجود موانع فیزیکی میتواند باعث شود کابل تحت فشار مکانیکی قرار گیرد. نزدیکی کابل به منابع حرارتی مانند لولههای بخار، کورهها یا تجهیزات صنعتی نیز میتواند دمای کابل را افزایش دهد و ظرفیت جریان آن را کاهش دهد. در برخی مسیرها، کابل ناچار است در کنار کابلهای قدرت با جریان بالا عبور کند و این موضوع میتواند باعث افزایش دما یا ایجاد نویز الکتریکی شود. در چنین شرایطی، مهندس باید بررسی کند که آیا کابل انتخابشده تحمل این شرایط را دارد یا نیاز به تغییر نوع عایق، روکش، شیلد یا حتی مسیر کابلکشی وجود دارد. تطبیق کابل با محدودیتهای نصب، یکی از مهمترین اقداماتی است که از بروز مشکلات آینده جلوگیری میکند.
۲. اصلاح ظرفیت جریان
یکی از مهمترین بخشهای تطبیق دیتاشیت با شرایط واقعی، اصلاح ظرفیت جریان کابل است. ظرفیت جریان ارائهشده در دیتاشیت معمولاً بر اساس شرایط استاندارد مانند دمای ۳۰ درجه، نصب تکی و تهویه مناسب محاسبه شده است. اما در پروژههای واقعی، دمای محیط ممکن است بسیار بالاتر باشد و این موضوع باعث کاهش ظرفیت جریان کابل میشود. همچنین، زمانی که چندین کابل در کنار هم نصب میشوند، گرمای تولیدشده توسط آنها جمع میشود و این موضوع باعث کاهش توانایی کابل در دفع حرارت میگردد. نوع نصب نیز تأثیر زیادی دارد؛ کابلهای دفنشده در زمین، کابلهای داخل داکت، کابلهای نصبشده در سینی یا کابلهای هوایی هرکدام رفتار حرارتی متفاوتی دارند. تهویه محیط نیز میتواند ظرفیت جریان را افزایش یا کاهش دهد. برای اصلاح ظرفیت جریان، مهندس باید از جداول اصلاحی استاندارد استفاده کند و ظرفیت واقعی کابل را بر اساس شرایط پروژه محاسبه کند. این مرحله برای جلوگیری از گرمشدن بیش از حد کابل، کاهش عمر مفید و جلوگیری از خطرات احتمالی ضروری است.
۳. بررسی سازگاری تجهیزات
در ادامه، باید سازگاری تجهیزات جانبی با کابل انتخابشده بررسی شود. بسیاری از مشکلات اجرایی زمانی رخ میدهد که تجهیزات جانبی با کابل هماهنگ نیستند. برای مثال، گلند باید دقیقاً با قطر خارجی کابل سازگار باشد؛ اگر گلند کوچکتر باشد، کابل آسیب میبیند و اگر بزرگتر باشد، آببندی بهدرستی انجام نمیشود. کانکتور نیز باید تحمل جریان و ولتاژ کابل را داشته باشد و در برابر لرزش یا کشش ناگهانی مقاوم باشد. سینی کابل باید وزن کابلها را تحمل کند و در برابر شرایط محیطی مانند رطوبت، مواد شیمیایی یا لرزش مقاوم باشد. اگر سینی ظرفیت کافی نداشته باشد، در طول زمان دچار خمیدگی یا شکست میشود و این موضوع میتواند باعث آسیب به کابلها شود. حتی بستها و نگهدارندهها نیز باید با قطر و وزن کابل هماهنگ باشند تا از لهشدگی یا جابهجایی کابل جلوگیری شود. بررسی سازگاری تجهیزات جانبی با کابل، یکی از مراحل کلیدی برای تضمین عملکرد پایدار سیستم است.
در مجموع، مرحله چهارم یعنی تطبیق دیتاشیت با شرایط واقعی اجرا، پلی است میان طراحی تئوریک و اجرای عملی. این مرحله تضمین میکند که انتخابهای انجامشده در مراحل قبل، در محیط واقعی نیز عملکرد مطلوب داشته باشند و سیستم در برابر فشارهای محیطی، حرارتی و مکانیکی مقاوم بماند. هر پروژهای که این مرحله را با دقت انجام دهد، از بسیاری از مشکلات آینده جلوگیری خواهد کرد و عمر مفید کابلها و تجهیزات افزایش مییابد.
انتخاب نهایی و مستندسازی
۱. تهیه لیست تجهیزات (BOM)
تهیه لیست تجهیزات یکی از مهمترین خروجیهای مرحله انتخاب نهایی است. این لیست باید شامل تمام اطلاعات مربوط به کابلها و تجهیزات جانبی باشد تا در زمان خرید یا اجرای پروژه هیچگونه سردرگمی ایجاد نشود. در این لیست باید نوع کابل بهطور دقیق مشخص شود؛ برای مثال کابل قدرت، ابزار دقیق، شبکه یا کنترل. تعداد رشتههای کابل نیز باید بهطور کامل ذکر شود، زیرا این موضوع در انتخاب گلند، کانکتور و حتی مسیر کابلکشی تأثیر مستقیم دارد. سطح مقطع کابل نیز یکی از مهمترین پارامترهاست و باید بر اساس محاسبات ظرفیت جریان و افت ولتاژ تعیین شده باشد. نوع عایق و روکش کابل نیز باید در BOM ثبت شود تا در زمان خرید، کابل دقیقاً مطابق با شرایط محیطی پروژه انتخاب شود. علاوه بر کابل، تجهیزات جانبی مانند گلند، کانکتور، سینی کابل، بستها و لوازم محافظتی نیز باید با جزئیات کامل در لیست تجهیزات ثبت شوند. برای مثال، گلند باید بر اساس قطر خارجی کابل، نوع رزوه و جنس انتخاب شده باشد و این اطلاعات باید در BOM ذکر شود. کانکتورها نیز باید بر اساس جریان، ولتاژ و شرایط محیطی انتخاب شوند. سینی کابل باید با توجه به جنس، ضخامت، ظرفیت بار و نوع پوشش مشخص شود. بستها و لوازم محافظتی نیز باید بر اساس قطر و وزن کابل انتخاب شوند. یک BOM دقیق و کامل باعث میشود فرآیند خرید و اجرا بدون خطا و با سرعت بیشتری انجام شود.
۲. مستندسازی
پس از تهیه لیست تجهیزات، مرحله مستندسازی آغاز میشود که یکی از حیاتیترین بخشهای مدیریت پروژه است. مستندسازی صحیح باعث میشود در آینده نگهداری، تعمیرات، توسعه یا بازرسی سیستم بهسادگی انجام شود. نخستین بخش مستندسازی، جمعآوری و ثبت تمامی دیتاشیتهای مربوط به کابلها و تجهیزات جانبی است. این دیتاشیتها باید در یک مجموعه منظم ذخیره شوند تا در هر زمان قابل دسترسی باشند. نقشه مسیر کابل نیز باید بهطور دقیق تهیه شود؛ این نقشه باید مسیر عبور کابل، نقاط اتصال، محل سینیها، نردبانها، گلندها و کانکتورها را مشخص کند. محاسبات افت ولتاژ نیز باید در مستندات ثبت شود تا در آینده در صورت بروز مشکل، امکان بررسی و تحلیل وجود داشته باشد. محاسبات ظرفیت جریان نیز باید بهطور کامل ثبت شود، بهویژه ضرایب اصلاحی که بر اساس شرایط محیطی و نوع نصب اعمال شدهاند. در نهایت، استانداردهای مورد استفاده در طراحی و انتخاب تجهیزات نیز باید در مستندات ذکر شوند تا مشخص باشد که پروژه بر اساس چه معیارهایی طراحی شده است. مستندسازی دقیق نهتنها کیفیت پروژه را تضمین میکند، بلکه در آینده هزینههای نگهداری و تعمیرات را بهطور قابل توجهی کاهش میدهد.
نکات کلیدی برای بهترین انتخاب
۱. همیشه دیتاشیت را منبع اصلی قرار دهید
هیچ توضیح فروش یا تجربه قبلی جای دیتاشیت را نمیگیرد.
۲. شرایط محیطی را دستکم نگیرید
بیشترین خرابیها ناشی از انتخاب نامناسب برای محیط است.
۳. تجهیزات جانبی را جدی بگیرید
گلند، کانکتور و سینی نقش حیاتی در عملکرد کابل دارند.
۴. محاسبات را دقیق انجام دهید
افت ولتاژ و ظرفیت جریان باید بر اساس شرایط واقعی محاسبه شوند.
۵. مستندسازی را کامل انجام دهید
مستندات خوب، هزینههای آینده را کاهش میدهد.
جمعبندی
انتخاب تجهیزات کابل یک فرآیند چندمرحلهای است که از مطالعه دیتاشیت آغاز میشود و با تطبیق شرایط واقعی اجرا تکمیل میگردد. مهندسانی که این مسیر را بهصورت اصولی طی میکنند، نهتنها از بروز مشکلات در آینده جلوگیری میکنند، بلکه هزینههای پروژه را نیز بهینه میسازند. این مقاله یک نقشه راه کامل ارائه داد تا از دیتاشیت تا اجرا، بهترین انتخاب تجهیزات کابل انجام شود—انتخابی که ایمنی، دوام و کارایی سیستم را تضمین میکند.
