چطور سرکابل اشتباه باعث خرابی زودهنگام شبکه میشود؟
مقدمه
در هر شبکهای—از یک شبکه کوچک اداری تا یک دیتاسنتر بزرگ—کیفیت و نوع صحیح سرکابلزدن نقش حیاتی در پایداری و سرعت ارتباط دارد. بسیاری از مدیران شبکه هنگام بروز اختلال، تمرکز خود را روی سوییچ، روتر یا کابل میگذارند، اما یکی از رایجترین و پنهانترین دلایل خرابی زودهنگام شبکه، استفاده از سرکابل اشتباه یا نصب نادرست آن است. سرکابل کوچک به نظر میرسد، اما همین قطعه کوچک میتواند کل شبکه را دچار افت کیفیت، قطعیهای پراکنده، نویز، Packet Loss و حتی سوختن تجهیزات کند.
در این مقاله بررسی میکنیم که چرا انتخاب اشتباه سرکابل یا سرکابلزنی غیر استاندارد میتواند شبکه را بهمرور زمان تخریب کند، چه نشانههایی دارد، و چگونه میتوان از این مشکلات جلوگیری کرد.
سرکابل چیست و چرا اهمیت دارد؟
سرکابل یا Connector قطعهای کوچک اما بسیار حیاتی در ساختار شبکه است که وظیفه ایجاد اتصال مطمئن بین کابل شبکه و تجهیزات مختلف مانند سوییچ، روتر، پچپنل یا کارت شبکه را بر عهده دارد. رایجترین نوع سرکابل در شبکههای اترنت، مدل RJ45 است که برای کابلهای Cat5e، Cat6، Cat6A و Cat7 استفاده میشود. اهمیت سرکابل از آنجا ناشی میشود که این قطعه نقطه انتقال نهایی سیگنال است و هرگونه ضعف در کیفیت ساخت یا نصب آن میتواند مستقیماً بر عملکرد کلی شبکه تأثیر بگذارد. سرکابل باید بتواند سیگنال را بدون افت کیفیت منتقل کند، اتصال مکانیکی و الکتریکی پایدار ایجاد نماید، از ورود نویز و تداخل جلوگیری کند و استانداردهای سرعت و پهنای باند کابل را حفظ کند. اگر سرکابل بهدرستی انتخاب نشود یا فرآیند نصب آن مطابق استاندارد انجام نگیرد، این وظایف بهطور کامل انجام نمیشود و شبکه بهمرور زمان دچار مشکلاتی مانند افت سرعت، قطعیهای پراکنده، افزایش نویز، کاهش پهنای باند و حتی خرابی تجهیزات میشود.
اهمیت سرکابل زمانی بیشتر مشخص میشود که بدانیم بخش قابل توجهی از اختلالات شبکه نه به دلیل خرابی سوییچ یا کابل، بلکه به دلیل سرکابلزنی اشتباه یا استفاده از سرکابل نامناسب است. برای مثال، اگر پینهای داخلی سرکابل بهدرستی با هادیهای کابل تماس نداشته باشند، مقاومت الکتریکی افزایش مییابد و این موضوع باعث افت سیگنال و Packet Loss میشود. همچنین اگر نوع سرکابل با نوع کابل همخوانی نداشته باشد—مثلاً استفاده از سرکابل UTP برای کابلهای شیلددار—اتصال شیلد برقرار نمیشود و شبکه در برابر نویزهای محیطی آسیبپذیر میشود. در شبکههایی که از PoE استفاده میکنند، انتخاب اشتباه سرکابل میتواند خطرناکتر باشد، زیرا جریان برق از طریق همان پینها عبور میکند و هرگونه ضعف در اتصال میتواند باعث گرم شدن بیش از حد کابل، آسیب به پورت سوییچ یا حتی سوختن تجهیزات شود.
از طرف دیگر، سرکابل نقش مهمی در حفظ استانداردهای سرعت دارد. شبکههای امروزی با سرعتهای ۱ گیگابیت، ۲.۵ گیگابیت، ۵ گیگابیت و حتی ۱۰ گیگابیت کار میکنند و کوچکترین خطا در سرکابلزنی میتواند باعث شود شبکه هرگز به سرعت واقعی خود نرسد. بسیاری از کاربران تصور میکنند مشکل از کابل یا سوییچ است، در حالی که تنها یک سرکابل نامناسب میتواند کل مسیر ارتباطی را محدود کند. به همین دلیل است که انتخاب سرکابل مناسب، استفاده از ابزار استاندارد و رعایت اصول نصب، یکی از مهمترین مراحل در ایجاد یک شبکه پایدار و قابل اعتماد محسوب میشود.
انواع اشتباهات رایج در انتخاب سرکابل
۱. استفاده از سرکابل نامناسب برای نوع کابل
هر کابل شبکه ساختار فیزیکی و الکتریکی مخصوص به خود را دارد و به همین دلیل انتخاب سرکابل باید کاملاً متناسب با نوع کابل باشد. برای مثال، کابلهای UTP فاقد شیلد هستند و برای محیطهایی با نویز کم طراحی شدهاند، در حالی که کابلهای FTP، STP و SFTP دارای لایههای مختلف شیلد هستند و برای محیطهای صنعتی یا مکانهایی با تداخل الکترومغناطیسی بالا استفاده میشوند. کابلهای Cat6A نیز به دلیل قطر بیشتر و تراکم بالاتر زوجها، نیازمند سرکابلهایی با دهانه بزرگتر و طراحی مقاومتر هستند. علاوه بر این، کابلهای Solid و Stranded از نظر نوع هادی با یکدیگر تفاوت دارند؛ کابلهای Solid دارای یک هادی یکتکه هستند و برای نصبهای ثابت مناسباند، در حالی که کابلهای Stranded از چند رشته نازک تشکیل شدهاند و برای کابلهای پچ یا کاربردهای انعطافپذیر استفاده میشوند. این تفاوتها باعث میشود که هر کابل تنها با سرکابل مخصوص خود عملکرد صحیح و پایدار داشته باشد.
اگر سرکابل انتخابشده با نوع کابل سازگار نباشد، مشکلات متعددی در شبکه ایجاد میشود. برای نمونه، در کابلهای شیلددار اگر سرکابل مخصوص FTP یا SFTP استفاده نشود، اتصال شیلد بهدرستی برقرار نمیشود و کابل در برابر نویزهای محیطی بیدفاع میماند، که نتیجه آن افزایش تداخل و کاهش کیفیت سیگنال است. در موارد دیگر، ممکن است پینهای داخلی سرکابل بهطور کامل با هادیهای کابل تماس پیدا نکنند و این موضوع باعث قطع و وصل شدن ارتباط، افت سرعت و ایجاد Packet Loss میشود. همچنین اگر قطر کابل با دهانه سرکابل همخوانی نداشته باشد، کابل بهدرستی در سرکابل قفل نمیشود و اتصال لق و ناپایدار ایجاد میکند؛ این وضعیت در طول زمان باعث افت سیگنال، شکستگی روکش کابل و حتی آسیبدیدن هادیها میشود. در نهایت، استفاده از سرکابل نامناسب نهتنها کیفیت شبکه را کاهش میدهد، بلکه میتواند موجب خرابی زودهنگام تجهیزات، افزایش هزینههای نگهداری و کاهش عمر مفید کل زیرساخت شبکه شود.

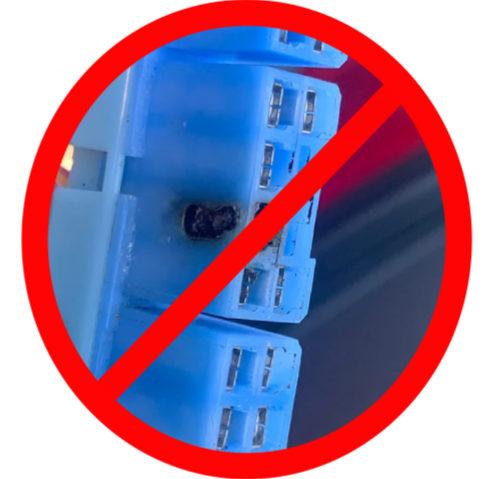

۲. استفاده از سرکابلهای ارزان و بیکیفیت
سرکابلهای ارزان و بیکیفیت یکی از پنهانترین عوامل ایجاد اختلال در شبکه هستند، زیرا در ظاهر تفاوت چندانی با نمونههای استاندارد ندارند و در روزهای اول نیز معمولاً بدون مشکل کار میکنند. اما ساختار داخلی این سرکابلها بهگونهای است که در برابر فشار، تغییرات دما، رطوبت و حتی عبور جریان PoE مقاومت کافی ندارند. بسیاری از این سرکابلها از مس ناخالص یا آلیاژهای ضعیف ساخته میشوند؛ موادی که رسانایی الکتریکی پایینی دارند و باعث افزایش مقاومت در مسیر انتقال سیگنال میشوند. این افزایش مقاومت در ابتدا محسوس نیست، اما بهمرور زمان باعث افت کیفیت سیگنال، افزایش خطا، Packet Loss و کاهش سرعت واقعی شبکه میشود.
روکش پلاستیکی این سرکابلها نیز معمولاً از مواد بیکیفیت تولید شده و در برابر فشار یا خمشدنهای مکرر بهسرعت ترک میخورد. این ترکخوردگیها باعث میشود کابل در محل اتصال بهدرستی ثابت نماند و کوچکترین حرکت، لرزش یا کشش باعث قطع و وصل شدن ارتباط شود. از طرف دیگر، پینهای فلزی سرکابلهای بیکیفیت اغلب روکش مناسبی ندارند و بهمرور زمان اکسید میشوند. اکسید شدن پینها باعث کاهش شدید کیفیت تماس الکتریکی میشود و شبکه را دچار ناپایداری میکند؛ مشکلی که معمولاً با تسترهای ساده قابل تشخیص نیست و تنها در تستهای دقیقتر مانند فلوک مشخص میشود.
یکی دیگر از مشکلات رایج این سرکابلها، عدم رعایت استانداردهای مربوط به دستهبندی کابلها یا همان Cat است. برای مثال، سرکابلهایی که ادعا میکنند مناسب Cat6 هستند، در واقع ممکن است طراحی داخلی لازم برای پشتیبانی از فرکانسهای بالاتر را نداشته باشند. این موضوع باعث میشود شبکه هرگز به سرعت واقعی خود نرسد و در پروژههایی که نیاز به سرعتهای ۱ گیگابیت یا ۱۰ گیگابیت دارند، عملکرد شبکه بهشدت افت کند. در شبکههای PoE نیز استفاده از سرکابل بیکیفیت میتواند خطرناک باشد، زیرا پینهای ضعیف توان تحمل جریان را ندارند و ممکن است داغ شوند، تغییر شکل دهند یا حتی باعث آسیب به پورت سوییچ شوند.
در مجموع، سرکابلهای بیکیفیت شاید در ابتدا هزینه کمتری داشته باشند، اما در بلندمدت هزینههای بسیار بیشتری به شبکه تحمیل میکنند. این سرکابلها پس از چند ماه استفاده، شبکه را دچار افت کیفیت شدید، قطعیهای پراکنده، کاهش سرعت، افزایش نویز و حتی خرابی تجهیزات میکنند. به همین دلیل، انتخاب سرکابل استاندارد و برند معتبر یکی از مهمترین تصمیماتی است که میتواند عمر شبکه را افزایش دهد و از هزینههای تعمیرات و تعویضهای مکرر جلوگیری کند.

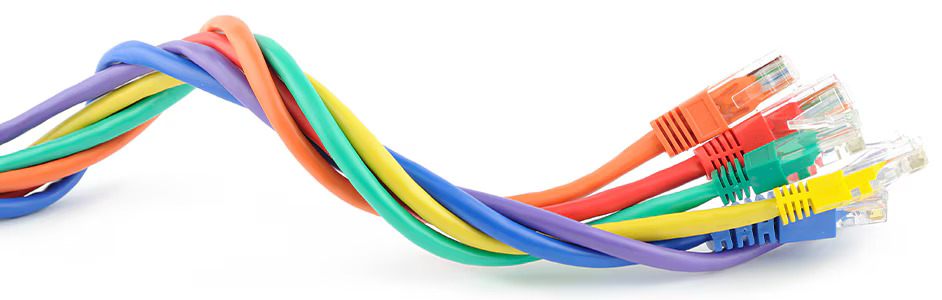

۳. استفاده از سرکابل Cat5e برای کابل Cat6 یا Cat6A
این اشتباه بسیار رایج است. نتیجه آن:
- کاهش سرعت واقعی شبکه
- افزایش تداخل Crosstalk
- عدم دستیابی به سرعت ۱ گیگابیت یا ۱۰ گیگابیت
- افت پهنای باند در طولانیمدت
چگونه سرکابل اشتباه باعث خرابی زودهنگام شبکه میشود؟
۱. افزایش مقاومت الکتریکی و افت سیگنال
وقتی سرکابل نامناسب استفاده میشود، پینهای داخلی آن بهدرستی با هادیهای کابل تماس پیدا نمیکنند و همین موضوع باعث افزایش مقاومت الکتریکی در مسیر انتقال داده میشود. افزایش مقاومت باعث افت ولتاژ، کاهش کیفیت سیگنال، ایجاد Packet Loss و کاهش سرعت انتقال داده میشود. این مشکل در شبکههایی که از PoE استفاده میکنند بسیار خطرناکتر است، زیرا جریان برق نیز از همین مسیر عبور میکند و مقاومت بالا باعث داغ شدن کابل، آسیبدیدن پورت سوییچ و حتی سوختن تجهیزات میشود. در بسیاری از پروژهها، خرابیهای مکرر تجهیزات PoE دقیقاً به همین دلیل رخ میدهد.
۲. ایجاد نویز و Crosstalk
سرکابل نامناسب یا نصب غیر استاندارد آن باعث میشود زوجهای کابل در جای صحیح خود قرار نگیرند، شیلد کابل به زمین متصل نشود و فاصله پیچش زوجها یا همان Twist حفظ نشود. این موارد باعث افزایش نویز، تداخل بین زوجها، کاهش سرعت و ایجاد قطعیهای پراکنده میشود. در تستهای فلوک معمولاً این مشکل با افزایش مقادیر NEXT و FEXT مشخص میشود. در محیطهایی که نویز الکترومغناطیسی زیاد است، این مشکل شدیدتر شده و شبکه عملاً ناپایدار میشود.
۳. خرابی مکانیکی و شکستگی کابل
اگر قطر کابل با دهانه سرکابل همخوانی نداشته باشد، کابل تحت فشار قرار میگیرد و روکش آن بهمرور زمان ترک میخورد. در چنین شرایطی هادیها خم میشوند، اتصال داخلی ضعیف میشود و سرکابل لق میشود. این مشکلات معمولاً در همان روزهای اول دیده نمیشوند، اما بعد از چند ماه خود را بهصورت قطعیهای پراکنده، افت سرعت و ناپایداری شبکه نشان میدهند. در بسیاری از پروژهها، تکنسینها مجبور میشوند پس از مدت کوتاهی دوباره سرکابلزنی انجام دهند، در حالی که مشکل اصلی از ابتدا انتخاب اشتباه سرکابل بوده است.
۴. عدم پایداری در سرعتهای بالا
شبکههای امروزی با سرعتهای ۱Gbps، 2.5Gbps، 5Gbps و 10Gbps کار میکنند و برای دستیابی به این سرعتها، تمام اجزای شبکه باید استاندارد باشند. سرکابل اشتباه باعث میشود سرعت واقعی شبکه نصف یا حتی کمتر شود، تاخیر یا Latency افزایش یابد و ارتباط در سرعتهای بالا پایدار نباشد. بسیاری از کاربران تصور میکنند مشکل از سوییچ یا کابل است، در حالی که تنها یک سرکابل نامناسب میتواند کل مسیر ارتباطی را محدود کند.
۵. خرابی تجهیزات PoE
در شبکههای PoE، جریان برق از طریق همان پینهایی عبور میکند که داده منتقل میشود. اگر سرکابل کیفیت لازم را نداشته باشد یا برای کابل مورد استفاده مناسب نباشد، پینها توان تحمل جریان را ندارند و داغ میشوند. این داغ شدن باعث گرم شدن بیش از حد کابل، آسیب به پورت سوییچ، خرابی ماژول PoE و ریستهای مکرر دوربینها یا اکسسپوینتها میشود. در بسیاری از موارد، تکنسینها به اشتباه تصور میکنند مشکل از منبع تغذیه یا خود دستگاه است، در حالی که ریشه مشکل یک سرکابل نامناسب است.
نشانههای اینکه سرکابل اشتباه استفاده شده است
اگر شبکه دچار قطع و وصل شدنهای پراکنده، افت سرعت بدون دلیل، عدم دستیابی به سرعت گیگابیت، Packet Loss بالا، نویز زیاد در تست فلوک، داغ شدن کابل در شبکههای PoE، خرابی مکرر پورتهای سوییچ یا پینگ ناپایدار باشد، احتمال بسیار زیادی وجود دارد که مشکل از سرکابل باشد. این نشانهها معمولاً زمانی ظاهر میشوند که شبکه تحت بار قرار میگیرد یا مدت زمان قابل توجهی از نصب گذشته باشد. در چنین شرایطی، بررسی سرکابلها و جایگزینی آنها با نمونههای استاندارد میتواند بسیاری از مشکلات را بهطور کامل برطرف کند.
چگونه از این مشکلات جلوگیری کنیم؟
۱. انتخاب سرکابل مناسب برای نوع کابل
برای هر نوع کابل، سرکابل مخصوص وجود دارد:
| نوع کابل | نوع سرکابل مناسب |
| UTP Cat5e | سرکابل UTP Cat5e |
| UTP Cat6 | سرکابل UTP Cat6 با دهانه بزرگتر |
| FTP Cat6 | سرکابل FTP با شیلد فلزی |
| SFTP Cat6A | سرکابل SFTP با اتصال زمین کامل |
| کابل Solid | سرکابل مخصوص Solid |
| کابل Stranded | سرکابل مخصوص Stranded |
۲. استفاده از ابزار مناسب
برای اینکه سرکابلزدن بهصورت استاندارد و بدون خطا انجام شود، استفاده از ابزار مناسب اهمیت بسیار زیادی دارد. آچار پرس استاندارد اولین و مهمترین ابزار در این فرآیند است، زیرا کیفیت پرسکردن پینها روی هادیها مستقیماً به دقت و کیفیت این ابزار بستگی دارد. اگر آچار پرس کیفیت لازم را نداشته باشد، پینها بهطور کامل در جای خود فرو نمیروند و اتصال الکتریکی ضعیفی ایجاد میشود که در آینده باعث قطع و وصل شدن شبکه یا افت سرعت خواهد شد. علاوه بر آچار پرس، وجود یک تستر شبکه حرفهای ضروری است تا پس از نصب، صحت اتصال زوجها، کیفیت سیگنال و عملکرد کلی کابل بررسی شود. ابزار جداکننده روکش نیز نقش مهمی دارد، زیرا اگر روکش کابل با ابزار نامناسب جدا شود، احتمال آسیبدیدن زوجها یا کاهش پیچش آنها وجود دارد که این موضوع مستقیماً روی کیفیت انتقال داده تأثیر میگذارد. در پروژههای حساس یا سازمانی، استفاده از دستگاه فلوک اهمیت بیشتری پیدا میکند، زیرا این دستگاه میتواند کیفیت کابل، میزان نویز، تداخل، پهنای باند و استاندارد بودن نصب را با دقت بسیار بالا اندازهگیری کند و گزارش کاملی ارائه دهد.
۳. رعایت استانداردهای T568A و T568B
یکی از اصول مهم در سرکابلزدن، رعایت استانداردهای T568A و T568B است. این استانداردها ترتیب قرارگیری زوجهای کابل را مشخص میکنند و اگر بهدرستی رعایت نشوند، شبکه دچار مشکلاتی مانند تداخل، افت سرعت و عدم تطابق زوجها میشود. عدم تطابق زوجها باعث میشود سیگنال بهصورت نامتعادل منتقل شود و این موضوع میزان Crosstalk را افزایش میدهد. در نتیجه، کیفیت ارتباط کاهش مییابد و شبکه در سرعتهای بالا عملکرد پایداری نخواهد داشت. رعایت این استانداردها نهتنها برای حفظ کیفیت سیگنال ضروری است، بلکه برای سازگاری با تجهیزات مختلف شبکه نیز اهمیت دارد، زیرا بسیاری از دستگاهها بر اساس همین استانداردها طراحی شدهاند.
۴. استفاده از برندهای معتبر
انتخاب سرکابل از برندهای معتبر یکی از مهمترین عوامل در تضمین کیفیت و طول عمر شبکه است. برندهایی مانند AMP، Legrand، Schneider، Belden و Nexans سالهاست که در حوزه تجهیزات شبکه فعالیت میکنند و محصولات آنها مطابق استانداردهای بینالمللی تولید میشود. سرکابلهای این برندها از مواد اولیه باکیفیت ساخته شدهاند، پینهای آنها مقاومت الکتریکی پایینی دارند، در برابر اکسید شدن مقاوماند و طراحی داخلی آنها بهگونهای است که بتوانند فرکانسهای بالا و سرعتهای گیگابیتی را بدون افت کیفیت پشتیبانی کنند. استفاده از سرکابلهای بینام و ارزانقیمت شاید در ابتدا هزینه کمتری داشته باشد، اما در بلندمدت باعث ایجاد اختلال، کاهش سرعت و افزایش هزینههای تعمیرات میشود. به همین دلیل، انتخاب برند معتبر یک سرمایهگذاری بلندمدت برای پایداری شبکه محسوب میشود.
۵. تست نهایی پس از نصب
پس از انجام سرکابلزدن، مرحله تست نهایی اهمیت بسیار زیادی دارد و نباید نادیده گرفته شود. اولین تست، بررسی continuity است که نشان میدهد اتصال بین پینها بهدرستی برقرار شده و هیچ قطعی یا اتصال اشتباهی وجود ندارد. پس از آن، تست سرعت انجام میشود تا مشخص شود کابل توانایی انتقال داده در سرعت مورد انتظار را دارد یا خیر. در شبکههایی که از PoE استفاده میکنند، تست PoE ضروری است تا اطمینان حاصل شود جریان برق بدون افت و بدون ایجاد حرارت اضافی از طریق کابل منتقل میشود. در پروژههای سازمانی یا محیطهایی که نیاز به کیفیت بسیار بالا دارند، تست فلوک نیز انجام میشود تا تمامی پارامترهای فنی مانند نویز، تداخل، پهنای باند، مقاومت و کیفیت کلی کابل بهصورت دقیق بررسی شود. انجام این تستها باعث میشود مشکلات احتمالی قبل از بهرهبرداری شناسایی و برطرف شوند و شبکه با حداکثر پایداری و کارایی راهاندازی شود.
نتیجهگیری
سرکابل شاید کوچکترین جزء شبکه باشد، اما بزرگترین نقش را در پایداری و طول عمر شبکه ایفا میکند. انتخاب اشتباه سرکابل یا نصب غیر استاندارد آن میتواند باعث:
- افت سرعت
- نویز
- Packet Loss
- خرابی تجهیزات
- قطعیهای آزاردهنده
- هزینههای تعمیرات سنگین
شود. با انتخاب صحیح سرکابل، استفاده از ابزار مناسب و رعایت استانداردهای نصب، میتوان از این مشکلات جلوگیری کرد و یک شبکه پایدار، سریع و قابل اعتماد ساخت.
