نشتی جریان در سرکابل؛ علائم، دلایل و روشهای پیشگیری
مقاله تخصصی و سئو‑محور برای صنعت برق و نگهداری تجهیزات
سرکابلها یکی از حیاتیترین اجزای شبکههای توزیع و انتقال برق هستند. وظیفه اصلی آنها ایجاد اتصال ایمن، پایدار و عایقبندیشده بین کابل و تجهیزات الکتریکی است. هرگونه اختلال در عملکرد سرکابل، بهویژه نشتی جریان، میتواند پیامدهای جدی مانند کاهش راندمان، آسیب به تجهیزات، افزایش تلفات انرژی و حتی خطرات ایمنی ایجاد کند. در این مقاله، نشتی جریان در سرکابل را از جنبههای مختلف بررسی میکنیم: علائم، دلایل، روشهای تشخیص، راهکارهای پیشگیری و استانداردهای نگهداری. این محتوا برای مهندسان برق، تکنسینهای نگهداری، مدیران پروژه و متخصصان ایمنی کاملاً کاربردی است.
نشتی جریان در سرکابل چیست؟
نشتی جریان زمانی رخ میدهد که بخشی از جریان الکتریکی بهجای عبور از مسیر اصلی، از طریق عایق، بدنه یا محیط اطراف سرکابل عبور کند. این پدیده معمولاً ناشی از کاهش مقاومت عایقی، رطوبت، آلودگی سطحی یا آسیب مکانیکی است. نشتی جریان اگرچه ممکن است در ابتدا کوچک و نامحسوس باشد، اما در طول زمان میتواند به گرمشدن موضعی، تخریب عایق، جرقهزنی، تخلیه جزئی (PD) و در نهایت خرابی کامل سرکابل منجر شود.
چرا نشتی جریان در سرکابل خطرناک است؟
نشتی جریان در سرکابل یکی از پدیدههایی است که اگرچه در ابتدا ممکن است بسیار کوچک و کماهمیت بهنظر برسد، اما در عمل میتواند مجموعهای از پیامدهای جدی و زنجیرهای را در شبکه برق ایجاد کند. زمانی که جریان الکتریکی از مسیر اصلی خود منحرف میشود و از طریق عایق یا محیط اطراف عبور میکند، بخشی از انرژی الکتریکی بهصورت تلفات حرارتی از بین میرود و این موضوع راندمان شبکه را کاهش میدهد. افزایش دما در محل نشتی باعث ایجاد نقاط داغ یا همان Hot Spot میشود که این نقاط بهمرور زمان ساختار عایق را تضعیف کرده و سرعت فرسودگی کابل را چند برابر میکنند. تخریب عایق نهتنها عمر مفید کابل را کوتاه میکند، بلکه احتمال بروز جرقه، قوس الکتریکی و حتی آتشسوزی را افزایش میدهد؛ موضوعی که در محیطهای صنعتی یا فضاهای بسته میتواند خسارتهای سنگین و خطرات ایمنی جدی برای کارکنان ایجاد کند. از سوی دیگر، نشتی جریان باعث ناپایداری ولتاژ و کاهش کیفیت توان میشود و این نوسانات میتوانند به تجهیزات حساس آسیب بزنند. در نهایت، اگر نشتی جریان بهموقع تشخیص داده نشود، خرابی سرکابل و کابل اصلی اجتنابناپذیر خواهد بود و این خرابیها معمولاً با خاموشی شبکه، توقف تولید، هزینههای سنگین تعمیرات و نیاز به تعویض تجهیزات همراه است. به همین دلیل، نشتی جریان نهتنها یک مشکل فنی ساده نیست، بلکه یک تهدید جدی برای ایمنی، پایداری و بهرهوری شبکه برق محسوب میشود.
علائم نشتی جریان در سرکابل
تشخیص زودهنگام نشتی جریان میتواند از خرابیهای بزرگ جلوگیری کند. مهمترین نشانهها عبارتاند از:
۱. افزایش غیرعادی دما
یکی از نخستین نشانههای نشتی جریان در سرکابل، افزایش غیرعادی دما در محل اتصال یا بدنه سرکابل است. این افزایش دما معمولاً با چشم قابل مشاهده نیست، اما در تصویربرداری حرارتی بهصورت نقاط داغ مشخص میشود. زمانی که جریان از مسیر اصلی منحرف میشود، مقاومت الکتریکی در بخشهای آسیبدیده افزایش مییابد و این موضوع باعث تولید حرارت اضافی میشود. ادامه این روند میتواند به تخریب عایق، تغییر خواص الکتریکی کابل و حتی ایجاد قوس الکتریکی منجر شود. به همین دلیل، پایش حرارتی دورهای یکی از مؤثرترین روشها برای تشخیص زودهنگام نشتی جریان است.

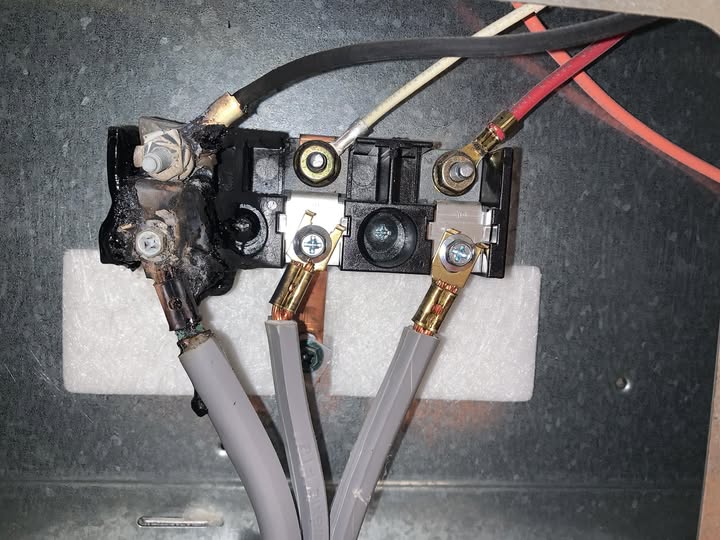

۲. بوی سوختگی یا تغییر رنگ عایق
نشتی جریان معمولاً باعث گرمشدن موضعی و تخریب تدریجی عایق میشود و این تخریب میتواند به شکل بوی سوختگی، تغییر رنگ سطح سرکابل یا ایجاد لکههای قهوهای و سیاه ظاهر شود. این تغییرات نشاندهنده آن است که عایق در حال از دست دادن مقاومت الکتریکی خود است و مسیرهای رسانا در حال شکلگیری هستند. در بسیاری از موارد، این نشانهها قبل از خرابی کامل ظاهر میشوند و اگر در بازرسیهای دورهای به آنها توجه شود، میتوان از آسیبهای جدیتر جلوگیری کرد. مشاهده هرگونه تغییر رنگ یا بوی غیرطبیعی باید بهعنوان یک هشدار جدی در نظر گرفته شود.
۳. تخلیه جزئی (Partial Discharge)
تخلیه جزئی یکی از مهمترین و خطرناکترین نشانههای نشتی جریان است و معمولاً با صداهای ریز و نامنظم شبیه ترقتروق یا خشخش همراه است. این پدیده زمانی رخ میدهد که عایق بهطور کامل تخریب نشده اما بخشهایی از آن دچار ضعف شدهاند و جریان الکتریکی در فواصل کوچک تخلیه میشود. تخلیه جزئی بهمرور زمان باعث گسترش آسیب، ایجاد حفرههای ریز در عایق و کاهش مقاومت الکتریکی میشود. اگر این پدیده نادیده گرفته شود، در نهایت به تخریب کامل عایق و بروز قوس الکتریکی منجر خواهد شد. تستهای PD یکی از دقیقترین روشها برای تشخیص این مشکل هستند.

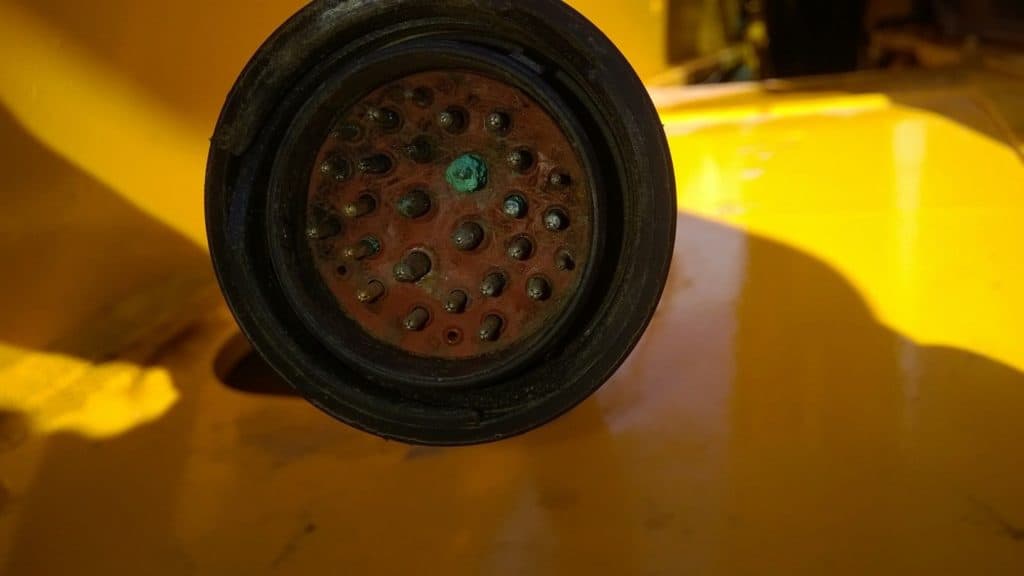

۴. رطوبت یا چگالش روی سرکابل
وجود رطوبت، بخار یا قطرات آب روی سرکابل یکی از نشانههای مهم و خطرناک است، زیرا رطوبت میتواند مقاومت عایقی را کاهش دهد و مسیرهای رسانا ایجاد کند. در محیطهای مرطوب، تونلها، فضاهای باز یا مناطق ساحلی، احتمال تجمع رطوبت بسیار بیشتر است و این موضوع میتواند زمینهساز نشتی جریان شود. رطوبت علاوه بر کاهش مقاومت عایقی، میتواند باعث خوردگی اتصالات فلزی و کاهش کیفیت تماس الکتریکی شود. مشاهده هرگونه چگالش یا نمزدگی باید بهعنوان یک هشدار جدی در نظر گرفته شود و اقدامات لازم برای خشکسازی و آببندی انجام گیرد.
۵. افت ولتاژ یا نوسانات شبکه
نشتی جریان میتواند باعث کاهش کیفیت توان و ایجاد نوسانات ولتاژ در شبکه شود. زمانی که بخشی از جریان از مسیر اصلی منحرف میشود، تعادل الکتریکی کابل و تجهیزات متصل به آن دچار اختلال میشود و این موضوع میتواند باعث افت ولتاژ، افزایش هارمونیکها و ناپایداری عملکرد تجهیزات شود. این نوسانات بهویژه برای دستگاههای حساس مانند سیستمهای کنترلی، تجهیزات مخابراتی و ماشینآلات صنعتی خطرناک هستند. اگر در یک شبکه یا خط کابل، نوسانات غیرعادی مشاهده شود، بررسی وضعیت سرکابلها یکی از اولین اقدامات تشخیصی است.
۶. افزایش جریان نشتی در تستهای دورهای
در تستهای دورهای مانند تست مقاومت عایقی با دستگاه مگِر یا تست VLF، افزایش جریان نشتی یکی از واضحترین نشانههای وجود مشکل در سرکابل است. این تستها بهصورت عددی نشان میدهند که مقاومت عایقی کاهش یافته و جریان بیشتری از مسیرهای ناخواسته عبور میکند. افزایش تدریجی جریان نشتی در تستهای دورهای معمولاً نشاندهنده شروع یک خرابی در ساختار عایق است و اگر بهموقع رسیدگی نشود، به تخریب کامل سرکابل منجر خواهد شد. ثبت و مقایسه نتایج تستها در طول زمان یکی از بهترین روشها برای پیشبینی خرابیهای آینده است.
دلایل اصلی نشتی جریان در سرکابل
نشتی جریان معمولاً نتیجه ترکیبی از عوامل محیطی، مکانیکی و الکتریکی است. مهمترین دلایل عبارتاند از:
۱. رطوبت و نفوذ آب
رطوبت یکی از مهمترین عوامل ایجاد نشتی جریان در سرکابل است، زیرا آب بهسرعت مقاومت عایقی را کاهش میدهد و مسیرهای رسانا ایجاد میکند. زمانی که رطوبت وارد ساختار سرکابل میشود، عایق بهتدریج خاصیت دیالکتریک خود را از دست میدهد و جریان الکتریکی از بخشهای ناخواسته عبور میکند. این مشکل در محیطهای صنعتی، تونلها، مناطق ساحلی و فضاهای باز که رطوبت بالا یا بارندگی مداوم وجود دارد، بسیار رایج است. نفوذ آب علاوه بر کاهش مقاومت عایقی، میتواند باعث خوردگی اتصالات فلزی و تخریب لایههای محافظ شود و در نهایت احتمال بروز قوس الکتریکی و خرابی کامل کابل را افزایش دهد.
۲. آلودگی سطحی
آسیبهای مکانیکی مانند ضربه، فشار بیش از حد، کشیدگی، خمشدن غیر استاندارد یا نصب نادرست میتوانند ساختار عایق سرکابل را تضعیف کنند و زمینه ایجاد نشتی جریان را فراهم سازند. زمانی که عایق دچار ترک، لهشدگی یا بریدگی میشود، مقاومت الکتریکی آن کاهش مییابد و جریان میتواند از نقاط آسیبدیده عبور کند. این آسیبها معمولاً در مراحل نصب، جابهجایی تجهیزات، عملیات تعمیراتی یا قرارگیری کابل در مسیرهای پرتنش رخ میدهند. هرگونه آسیب کوچک در عایق، اگر نادیده گرفته شود، میتواند به تخریب کامل سرکابل و بروز قوس الکتریکی منجر شود.
۳. آسیب مکانیکی
آسیبهای مکانیکی مانند ضربه، فشار بیش از حد، کشیدگی، خمشدن غیر استاندارد یا نصب نادرست میتوانند ساختار عایق سرکابل را تضعیف کنند و زمینه ایجاد نشتی جریان را فراهم سازند. زمانی که عایق دچار ترک، لهشدگی یا بریدگی میشود، مقاومت الکتریکی آن کاهش مییابد و جریان میتواند از نقاط آسیبدیده عبور کند. این آسیبها معمولاً در مراحل نصب، جابهجایی تجهیزات، عملیات تعمیراتی یا قرارگیری کابل در مسیرهای پرتنش رخ میدهند. هرگونه آسیب کوچک در عایق، اگر نادیده گرفته شود، میتواند به تخریب کامل سرکابل و بروز قوس الکتریکی منجر شود.
۴. فرسودگی و عمر بالا
سرکابلها نیز مانند هر تجهیز الکتریکی دیگر دارای عمر مفید هستند و با گذشت زمان، عایق آنها خشک، شکننده و ترکدار میشود. این فرسودگی طبیعی باعث کاهش مقاومت عایقی و افزایش احتمال نشتی جریان میشود. عواملی مانند تغییرات دمایی شدید، بارگذاری مداوم، ارتعاشات محیطی و شرایط آبوهوایی نامناسب روند فرسودگی را تسریع میکنند. سرکابلهای قدیمی معمولاً در برابر رطوبت و فشارهای الکتریکی مقاومت کمتری دارند و در تستهای دورهای، جریان نشتی بیشتری نشان میدهند. تعویض بهموقع سرکابلهای فرسوده یکی از مهمترین اقدامات پیشگیرانه است.
۵. انتخاب نامناسب سرکابل
انتخاب سرکابل نامتناسب با سطح ولتاژ، نوع کابل، شرایط محیطی یا استانداردهای پروژه میتواند بهسرعت باعث ایجاد نشتی جریان شود. اگر سرکابل برای ولتاژ پایینتری طراحی شده باشد یا جنس عایق آن با شرایط محیطی سازگار نباشد، در برابر تنشهای الکتریکی و حرارتی مقاومت کافی نخواهد داشت. همچنین استفاده از سرکابلهای غیر استاندارد یا بیکیفیت باعث کاهش طول عمر سیستم و افزایش احتمال خرابی میشود. انتخاب صحیح سرکابل بر اساس استانداردهای IEC و IEEE نقش مهمی در جلوگیری از نشتی جریان دارد.
۶. نصب غیراستاندارد
نصب غیراصولی یکی از رایجترین دلایل نشتی جریان در سرکابل است. اشتباهاتی مانند سفتکردن نامناسب اتصالات، رعایت نکردن فاصلههای عایقی، برش اشتباه کابل، استفاده از ابزارهای غیر استاندارد یا عدم توجه به دستورالعمل سازنده میتوانند باعث ایجاد نقاط ضعف در عایق شوند. این نقاط ضعف بهمرور زمان به مسیرهای نشتی تبدیل میشوند و باعث گرمشدن موضعی، تخلیه جزئی و کاهش کیفیت اتصال میگردند. آموزش صحیح تکنسینها و اجرای دقیق دستورالعملها نقش مهمی در جلوگیری از این نوع خرابی دارد.
۷. تخلیه جزئی (PD)
تخلیه جزئی یکی از پدیدههای خطرناک و تدریجی است که در طول زمان باعث تخریب عایق و ایجاد مسیرهای نشتی میشود. این پدیده زمانی رخ میدهد که عایق بهطور کامل تخریب نشده اما بخشهایی از آن دچار ضعف شدهاند و جریان الکتریکی در فواصل کوچک تخلیه میشود. تخلیه جزئی باعث ایجاد حفرههای ریز، فرسایش الکتریکی و کاهش مقاومت عایقی میشود و اگر کنترل نشود، در نهایت به خرابی کامل سرکابل منجر خواهد شد. تستهای PD یکی از دقیقترین روشها برای شناسایی این مشکل در مراحل اولیه هستند.
روشهای تشخیص نشتی جریان در سرکابل
تشخیص دقیق نشتی جریان نیازمند ابزارهای تخصصی و روشهای استاندارد است.
۱. تست مقاومت عایقی (Megger Test)
این تست یکی از رایجترین روشها برای اندازهگیری مقاومت عایقی و تشخیص نشتی جریان است.
۲. تست VLF
در کابلهای فشار متوسط و قوی، تست VLF برای بررسی سلامت عایق و تشخیص نشتی جریان بسیار کاربردی است.
۳. تصویربرداری حرارتی (Thermography)
دوربین حرارتی نقاط داغ ناشی از نشتی جریان را بهسرعت نشان میدهد.
۴. تست تخلیه جزئی (PD Test)
این تست دقیقترین روش برای تشخیص آسیبهای عایقی و نشتی جریان است.
۵. بررسی چشمی و بازرسی دورهای
بازرسی ظاهری سرکابلها میتواند نشانههای اولیه مانند ترک، تغییر رنگ، رطوبت یا آلودگی را آشکار کند.
روشهای پیشگیری از نشتی جریان در سرکابل
پیشگیری همیشه کمهزینهتر و مؤثرتر از تعمیر است. بهترین راهکارها عبارتاند از:
۱. انتخاب سرکابل مناسب
سرکابل باید متناسب با سطح ولتاژ، نوع کابل، شرایط محیطی و استانداردهای پروژه انتخاب شود.
۲. نصب استاندارد و اصولی
نصب باید توسط تکنسینهای آموزشدیده و با ابزارهای استاندارد انجام شود. رعایت دستورالعمل سازنده ضروری است.
۳. آببندی و عایقبندی صحیح
استفاده از چسبهای عایقی، ژلهای سیلیکونی، هیتشرینک و کولدشرینک استاندارد، نقش مهمی در جلوگیری از نفوذ رطوبت دارد.
۴. نگهداری و بازرسی دورهای
بازرسی منظم، تستهای دورهای و ثبت نتایج میتواند از بروز مشکلات جدی جلوگیری کند.
۵. کنترل رطوبت و آلودگی محیط
در محیطهای صنعتی یا مرطوب، استفاده از محفظههای محافظ، تهویه مناسب و پاکسازی دورهای ضروری است.
۶. استفاده از تجهیزات حفاظتی
نصب برقگیر، فیوز مناسب و سیستم ارت استاندارد میتواند از افزایش ناگهانی ولتاژ و آسیب به سرکابل جلوگیری کند.
استانداردهای مهم مرتبط با سرکابل و نشتی جریان
برای انتخاب، نصب و نگهداری سرکابلها، رعایت استانداردهای بینالمللی ضروری است:
- IEC 60502
- IEC 60840
- IEEE 400
- IEEE 48
- استانداردهای ملی ایران (ISIRI)
این استانداردها شامل دستورالعملهای دقیق برای تست، نصب و نگهداری سرکابلها هستند.
جمعبندی
نشتی جریان در سرکابل یکی از مشکلات رایج اما بسیار خطرناک در شبکههای برق است. تشخیص زودهنگام، انتخاب تجهیزات استاندارد، نصب اصولی و نگهداری دورهای میتواند از بروز این مشکل جلوگیری کند. با رعایت نکات گفتهشده، میتوان عمر سرکابلها را افزایش داد، هزینههای تعمیرات را کاهش داد و ایمنی شبکه را تضمین کرد.
