معرفی محصول

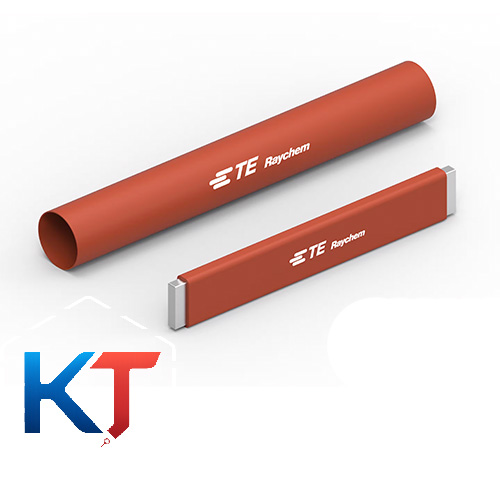

روکش حرارتی فشار متوسط Raychem مدل BPTM‑24 یکی از معتبرترین و کارآمدترین راه‌حل‌های عایق‌کاری باسبار در تابلوهای فشار متوسط است. این روکش با هدف افزایش ایمنی الکتریکی، جلوگیری از فلش‌اور، کاهش فاصله‌های الکتریکی و محافظت مکانیکی طراحی شده و برای باسبارهای تخت و گرد با قطر 6.5 تا 220 میلی‌متر قابل استفاده است. Raychem با بیش از 30 سال سابقه در تولید تجهیزات عایقی، این محصول را مطابق استانداردهای بین‌المللی و نیازهای صنعت برق ارائه کرده است.

طراحی و ساختار

روکش حرارتی BPTM از پلیمر کراسلینک‌شده غیرهالوژنه ساخته شده که دارای ویژگی‌های ضدردیابی، ضدفرسایش و مقاوم در برابر حرارت است. این ساختار باعث می‌شود روکش:

• در برابر تخلیه الکتریکی مقاوم باشد
• در برابر شعله و دود سمی عملکرد ایمن داشته باشد
• در محیط‌های صنعتی و فضای باز دوام طولانی داشته باشد

این روکش در حالت اولیه قطر بزرگ‌تری دارد و پس از اعمال حرارت، به‌طور کامل روی باسبار جمع شده و ضخامت عایقی استاندارد ایجاد می‌کند.

عملکرد الکتریکی

روکش BPTM دارای ویژگی‌های الکتریکی برجسته‌ای است:

• استحکام دی‌الکتریک بسیار بالا (تا 180 kV/cm)
• مقاومت کامل در برابر ردیابی (Tracking)
• جلوگیری از فلش‌اور تا سطح ولتاژ 25kV
• کاهش فاصله فاز به فاز و فاز به زمین مطابق IEC 71-2

این ویژگی‌ها باعث می‌شود روکش برای تابلوهای فشار متوسط، باسداکت‌ها و سیستم‌های توزیع برق صنعتی کاملاً مناسب باشد.

عملکرد حرارتی

این روکش در شرایط حرارتی سخت عملکردی پایدار دارد:

• دمای کارکرد مداوم: 105°C
• تست پیری حرارتی 168 ساعت در 120°C
• انعطاف‌پذیری کامل در دمای 40- درجه
• مقاومت در برابر شوک حرارتی 250°C

این ویژگی‌ها باعث می‌شود روکش در محیط‌های گرمسیری، سردسیر و صنعتی عملکردی قابل‌اعتماد داشته باشد.

عملکرد مکانیکی

روکش دارای خواص مکانیکی زیر است:

• استحکام کششی ≥ 10 MPa
• ازدیاد طول ≥ 300%
• مقاومت بالا در برابر ضربه، UV، مواد شیمیایی و سایش
• عدم نیاز به کاهش جریان (No Derating) به دلیل چسبندگی حرارتی مناسب

این ویژگی‌ها باعث می‌شود روکش در برابر لرزش، ضربه و تنش‌های مکانیکی مقاوم باشد.

کاهش فاصله فاز به فاز و فاز به زمین

یکی از مهم‌ترین مزایای این روکش، کاهش فاصله‌های الکتریکی است. طبق جدول کاتالوگ، با استفاده از روکش BPTM، فاصله‌های موردنیاز به‌طور قابل‌توجهی کاهش می‌یابد و امکان طراحی تابلوهای فشرده‌تر فراهم می‌شود.

کاربردها

روکش حرارتی Raychem BPTM برای کاربردهای زیر مناسب است:

• باسبارهای تخت و گرد
• سیم‌های بدون روکش
• تابلوهای فشار متوسط 3.3 تا 24 کیلوولت
• باسداکت‌ها و تابلوهای صنعتی
• محیط‌های مرطوب، آلوده و خورنده
• کاهش فاصله فاز به فاز و فاز به زمین
• جلوگیری از فلش‌اور و جرقه الکتریکی

مزایا

• سازگار با تمام محصولات عایقی Raychem
• انعطاف‌پذیری بالا برای نصب روی باسبارهای خمیده
• نسبت جمع‌شدگی بالا و انتخاب آسان سایز
• مقاومت عالی در برابر UV، مواد شیمیایی و ضربه
• غیرهالوژنه و مقاوم در برابر دود سمی
• مناسب نصب در کارخانه یا محل پروژه
• بیش از 30 سال سابقه عملکرد موفق در صنعت برق

جدول مشخصات فنی
