سرکابل 250 آمپر مناسب کابلهای فشار متوسط 3/3 تا 24 کیلو ولت تا سطح مقطع 120 میلیمتر مربع
رابط غربالی 250 آمپر 24 کیلوولت Raychem آلمان با بدنه EPDM، شیلد رسانا، نقطه تست خازنی و نصب آسان، مناسب ترانسفورماتورها و سوئیچگیرهای SF6.
معرفی محصول

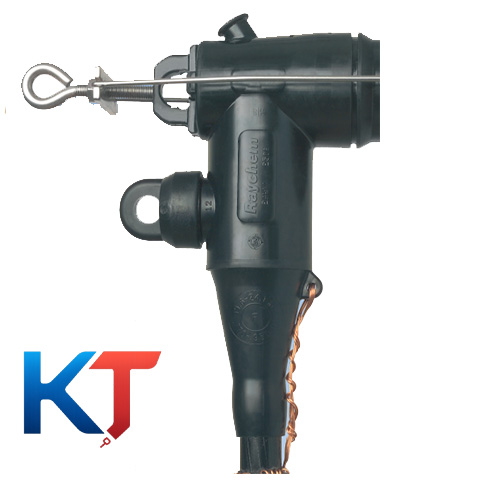

سرکابل 250 آمپر Raychem مدل RSES/RSSS یکی از محصولات تخصصی در حوزه اتصالات کابلهای تکرشته پلیمری به تجهیزات فشار متوسط مانند ترانسفورماتورها، سوئیچگیرها و موتورها است. این رابطها برای سیستمهای تا 24 کیلوولت طراحی شدهاند و با استفاده از مواد EPDM کراسلینک شده و شیلد رسانای قالبی 3 میلیمتری، عملکردی پایدار و ایمن در شرایط داخلی و خارجی ارائه میدهند. Raychem آلمان با سابقه طولانی در تولید تجهیزات اتصال کابل، این محصول را مطابق استانداردهای بینالمللی عرضه میکند.
طراحی و ساختار
بدنه سرکابل از EPDM کراسلینک ساخته شده و یک شیلد رسانای قالبی دائماً به آن متصل است. این طراحی باعث ایجاد یک قفس فارادی در اطراف کانکتور فشاری شده و از ایجاد کرونا در ولتاژ نامی جلوگیری میکند. رابطها دارای نقطه تست خازنی هستند که امکان بررسی وضعیت مدار و فازینگ را قبل از جداسازی فراهم میسازد. این نقطه تست با یک درپوش رسانا از جنس EPDM محافظت میشود.
ویژگیهای کلیدی
- بدنه غربالی با شیلد رسانای قالبی 3 میلیمتری
- نقطه تست خازنی برای بررسی مدار و فازینگ
- کانکتور فشاری بیمتالیک برای کابلهای مسی و آلومینیومی
- طراحی مخروط تنش برای کاهش استرس الکتریکی در محل برش شیلد کابل
- نصب آسان با سیستم جداسازی و پیچهای نگهدارنده
- قابلیت استفاده در محیطهای داخلی و خارجی
آببندی و عایقبندی
برای آببندی و نشانهگذاری فاز، دو روش ارائه میشود:
- Rayvolve Sealing: تکنولوژی سرد با نوار ماستیک حساس به فشار، مناسب محیطهایی که مشعل در دسترس نیست.
- Heat-Shrink Sealing: استفاده از روکش حرارتی همراه با ماستیک، ایجاد آببندی مطمئن و نشانهگذاری فاز با مشعل استاندارد.
نصب و راهاندازی
پس از آمادهسازی کابل و روانکاری، سرکابل Raychem بهسادگی روی بوشینگ نصب میشود. طراحی جداسازی باعث میشود نصب در شرایط مختلف بهسرعت و بدون نیاز به ابزار تخصصی انجام شود. کانکتورهای بیمتالیک همراه کیت، اتصال مطمئن کابلهای مسی و آلومینیومی را تضمین میکنند. هر کیت شامل آچار ششگوش برای نصب پین مسی قلعاندود است که جریان 250 آمپر را بهطور پیوسته تحمل میکند.
دوام و قابلیت اطمینان
این رابطها در برابر رطوبت، خوردگی و آلودگی محیطی مقاوم هستند. تستهای بینالمللی مانند ANSI/IEEE 386، IEC 540 و VDE 0278 عملکرد پایدار آنها را تأیید کردهاند. کانکتورهای بیمتالیک نیز طبق VDE 0220 تست شدهاند. تمامی رابطها تستهای روتین شامل تحمل ولتاژ AC، خاموشی تخلیه جزئی و تست نقطه ولتاژ را با موفقیت پشت سر گذاشتهاند.
کاربردها
- اتصال کابلهای تکرشته پلیمری به ترانسفورماتورهای SF6
- اتصال به سوئیچگیرهای SF6
- استفاده در موتورها و تجهیزات فشار متوسط
- مناسب برای محیطهای داخلی و خارجی
جدول مشخصات فنی
| ویژگی | مقدار |
|---|---|
| نوع محصول | رابط غربالی (Screened Adaptor) |
| ولتاژ کاری | 24 کیلوولت |
| جریان نامی | 250 آمپر |
| سازنده | Raychem آلمان |
| جنس بدنه | EPDM کراسلینک |
| قطر عایق کابل | 13.5 تا 33.5 میلیمتر (RSES) / 13.5 تا 26.5 میلیمتر (RSSS) |
| سطح مقطع کابل | 16 تا 120 میلیمتر² (RSES) / 16 تا 95 میلیمتر² (RSSS) |
| سطح عایق | شیلد رسانای قالبی 3 میلیمتر |
| نقطه تست | خازنی با درپوش رسانا |
| کانکتور | بیمتالیک (مس/آلومینیوم) |
| سطح تحمل ضربه | 125 کیلوولت |
| تست تخلیه جزئی | |
| تحمل ولتاژ AC | 50 کیلوولت (1 دقیقه) |
| تحمل ولتاژ DC | 96 کیلوولت (30 دقیقه) |
| کاربرد | ترانسفورماتورها، سوئیچگیرها، موتورها |
